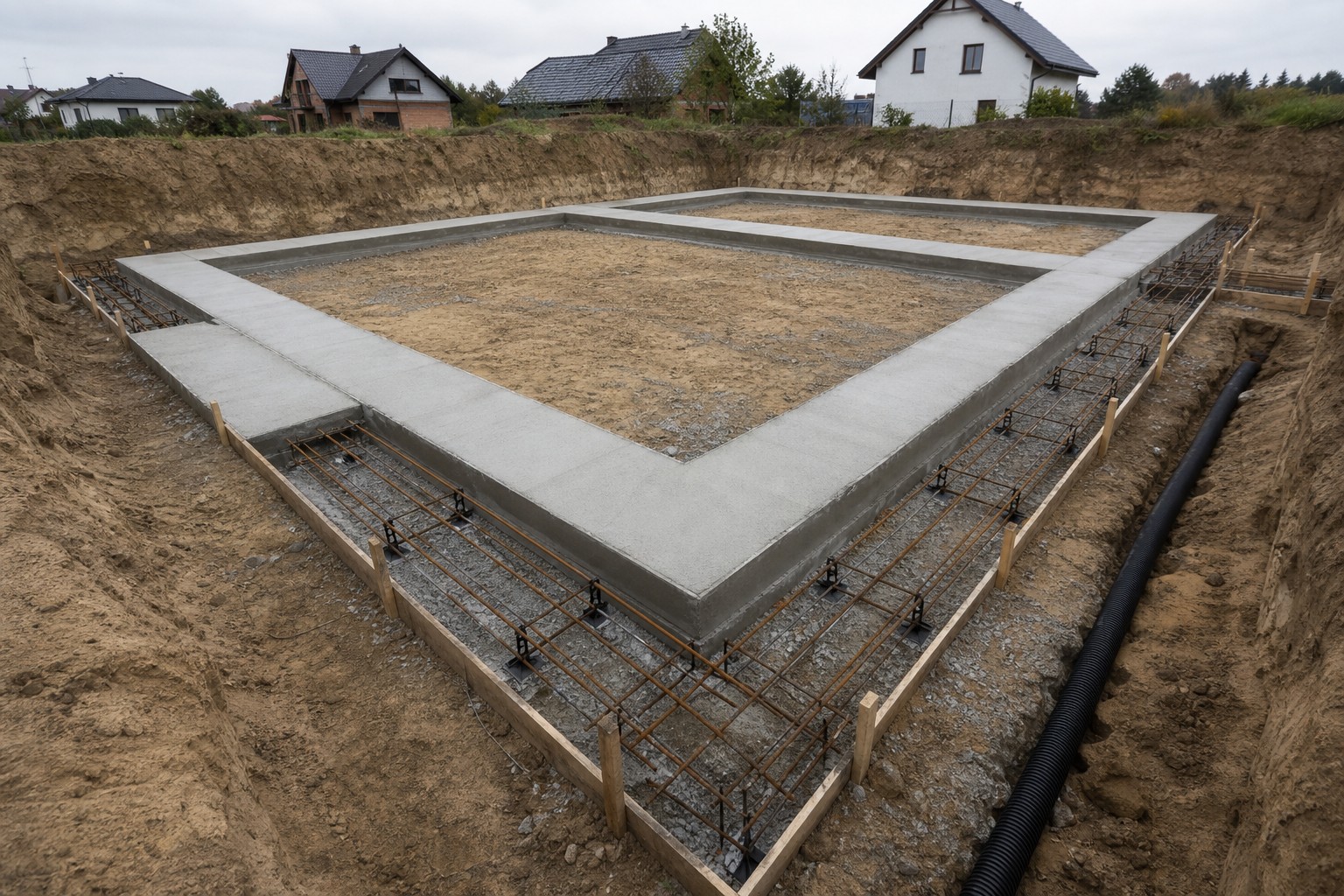

Ławy fundamentowe – kiedy stosować i jak wykonać

Decyzja o tym, na czym ma stanąć Wasz dom – na ławach fundamentowych czy na płycie – to jedna z pierwszych poważnych rozmów technicznych, które odbywacie z wykonawcą i kierownikiem budowy. I jest to decyzja, do której później już nie wrócicie. Nie ma czegoś takiego jak „przerobimy fundament za pięć lat". Dlatego warto wiedzieć, czym jest fundament tradycyjny w postaci ław, kiedy ma sens, a kiedy lepiej spojrzeć w stronę płyty fundamentowej, oraz – co najważniejsze – jak wykonać ławy tak, żeby spać spokojnie przez najbliższe kilkadziesiąt lat.

Powiem wprost jako generalny wykonawca: konstrukcyjnie płyta fundamentowa lepiej rozkłada obciążenia na grunt i w wielu sytuacjach jest stabilniejsza. Ale to nie znaczy, że ławy są złe. Dobrze zaprojektowane i poprawnie wykonane ławy fundamentowe to całkowicie poprawne rozwiązanie, na którym stoi większość polskich domów jednorodzinnych. Pytanie nie brzmi więc „czy ławy są dobre", tylko „czy w Waszej sytuacji są lepsze niż płyta i czy zostaną wykonane jak należy".

Czym właściwie są ławy fundamentowe

Ława fundamentowa to żelbetowa belka biegnąca pod każdą ścianą nośną budynku – zarówno zewnętrzną, jak i wewnętrzną. Jej zadaniem jest przeniesienie obciążeń ze ścian na grunt i rozłożenie ich na większą powierzchnię, żeby budynek nie osiadał punktowo. Na ławach stawia się następnie ściany fundamentowe (najczęściej z bloczków betonowych), a dopiero na nich – ściany parteru.

W odróżnieniu od płyty fundamentowej, która jest jednolitą betonową tarczą pod całym budynkiem, ławy to kilka oddzielnych pasm betonu rozłożonych zgodnie z układem ścian nośnych. Pomiędzy nimi nie ma betonu – jest grunt, który później zostanie zasypany piaskiem, na nim chudziak (warstwa chudego betonu) lub od razu warstwy podposadzkowe.

To rozróżnienie ma istotne konsekwencje praktyczne. Płyta fundamentowa to monolit – jeden element, który pracuje całością. Ławy z kolei wymagają później wykonania wielu dodatkowych prac, zanim w ogóle dojdziemy do momentu, w którym możemy zacząć murować ściany parteru: trzeba postawić ściany fundamentowe z bloczków, wykonać izolację poziomą i pionową, ułożyć kanalizację i przelotki mediów, zasypać fundament piaskiem warstwowo, zagęścić, a na końcu wylać warstwę chudego betonu lub od razu przygotować podłoże pod posadzki.

Kiedy ławy fundamentowe są dobrym wyborem

Pierwsza odpowiedź jest taka: kiedy projektant budynku przewidział ławy w projekcie i potwierdził je po analizie badań geotechnicznych. To nie jest decyzja, którą podejmujecie sami z wykonawcą na zasadzie „bo tak jest taniej". Rodzaj fundamentu wynika z warunków gruntowych, obciążeń przekazywanych przez budynek i przyjętej technologii budowy.

Ławy sprawdzają się przede wszystkim w typowych warunkach gruntowych – tam, gdzie nośność gruntu jest dobra, poziom wód gruntowych nie jest zbyt wysoki i nie ma konieczności robienia skomplikowanej hydroizolacji „wannowej". Dobrze sprawdzają się w domach z piwnicą lub z częścią podpiwniczoną, gdzie i tak musicie wykonywać głęboki wykop, ściany piwnicy i izolację pionową – w takim układzie ławy są naturalnym rozwiązaniem.

Ławy mają też sens wszędzie tam, gdzie liczy się znajomość technologii przez lokalnych wykonawców. To rozwiązanie zna każda ekipa od fundamentów. Płyta fundamentowa, choć technologicznie prostsza, wymaga dobrego wykonawcy, który zna temat – źle zrobiona płyta jest gorsza niż dobrze zrobione ławy.

Z drugiej strony są sytuacje, w których odradzam ławy i sugeruję rozważenie płyty. Pierwsza to grunty słabsze, o niskiej nośności, ale jeszcze pozwalające na fundamentowanie bezpośrednie – płyta lepiej rozkłada obciążenia. Druga to wysoki poziom wód gruntowych, gdzie wykonanie szczelnej izolacji pionowej ścian fundamentowych staje się drogim koszmarem. Trzecia to budynki, w których chcecie maksymalnie skrócić czas dochodzenia do stanu zero – płyta jest po prostu szybsza w wykonaniu, bo cały etap ścian fundamentowych, izolacji i zasypywania odpada.

Ławy a koszty – nie wszystko jest tak oczywiste, jak wygląda

Wśród inwestorów wciąż pokutuje przekonanie, że ławy fundamentowe są wyraźnie tańsze od płyty. To było prawdą kilkanaście lat temu. Dziś sprawa wygląda inaczej i powtórzę to, co piszę w mojej książce: różnica między kosztem ław a kosztem płyty znacznie się skurczyła, bo bardzo mocno wzrosły ceny robocizny.

Płyta fundamentowa zużywa więcej materiału (więcej betonu, więcej zbrojenia), ale wymaga znacznie mniej dni pracy ekipy. Ławy zużywają mniej materiału, ale za to liczba osobodniówek na całym etapie do stanu zero jest większa: wykop, ławy, ściany fundamentowe z bloczków, izolacja pozioma, izolacja pionowa, kanalizacja pod chudziakiem, przelotki mediów, zasypanie piaskiem warstwowo, chudziak. Każdy z tych kroków to dodatkowe godziny pracy ekipy.

Dlatego porównując oferty na fundament, nie patrzcie tylko na cenę „samej ławy". Zestawcie ze sobą koszt wszystkich prac, które są niezbędne, żebyście mogli zacząć murować ściany parteru. Dopiero takie porównanie ma sens. Często okazuje się wtedy, że płyta fundamentowa jest droższa o kilka tysięcy, a nie kilkadziesiąt tysięcy złotych.

Jak wykonuje się ławy fundamentowe – krok po kroku

Kolejność prac na typowej budowie domu jednorodzinnego z ławami wygląda tak: tyczenie geodezyjne, zdjęcie warstwy humusu, wykop pod ławy, ewentualny chudziak wyrównawczy, zbrojenie ław, betonowanie, demontaż szalunków (jeśli były), murowanie ścian fundamentowych z bloczków, izolacja pozioma na bloczkach pod ścianami parteru, izolacja pionowa od strony gruntu, ułożenie kanalizacji i przelotek, zasypanie fundamentu piaskiem warstwami z zagęszczaniem, chudziak lub od razu warstwy podposadzkowe.

Brzmi długo i tak właśnie jest. Każdy z tych kroków musi być wykonany w odpowiedniej kolejności, bo niektóre prace wzajemnie się blokują. Nie ułożycie izolacji pionowej, jeśli nie ma jeszcze ścian fundamentowych. Nie zasypiecie fundamentu, dopóki nie jest gotowa hydroizolacja i nie ułożyliście kanalizacji oraz przelotek. Dlatego dobry wykonawca i kierownik budowy planują ten etap razem, a nie improwizują z dnia na dzień.

Wykop pod ławy – czego pilnować

Wykop pod ławy musi sięgać poniżej granicy przemarzania gruntu. W moim regionie, na Śląsku, jest to 100 cm od poziomu terenu. W zależności od części Polski granica przemarzania waha się od 80 cm do nawet 140 cm – im dalej na północny wschód, tym głębiej. Dane te znajdziecie w opracowaniach geotechnicznych i w opisie projektu.

Wykop powinien być wykonywany koparką obrotową, nie koparkoładowarką. Koparkoładowarka jest cięższa i ma tendencję do rozgniatania gruntu, co pogarsza jego nośność. Doświadczony operator koparki obrotowej wybierze grunt precyzyjnie do żądanej głębokości, bez naruszania struktury podłoża.

Jeżeli w wykopie pojawi się woda w wykopie – wypompować. Nie wolno betonować ław w wykopie z wodą stojącą, bo beton się rozcieńcza i traci wytrzymałość. Drugą sprawą, której pilnujemy szczególnie w okresie jesienno-zimowym, jest ochrona dna wykopu przed przemarzaniem. Jeśli grunt zamarznie, traci nośność i po roztopieniu osiada. Mróz pod fundamentem to coś, czego absolutnie chcemy uniknąć.

Jeszcze jedna rzecz, o której często się zapomina: jeśli na dnie wykopu naruszone zostały rury drenarskie albo natrafiliście na nieoczekiwaną wodę spływającą z któregoś kierunku – to nie jest moment, żeby udawać, że tego nie ma. Trzeba uszczelnić, naprawić, czasem zmienić rozwiązanie hydroizolacyjne. Kierownik budowy musi to widzieć i podjąć decyzję.

Chudziak i zbrojenie ław

Pod ławy często wylewa się tzw. chudziak, czyli warstwę chudego betonu klasy C8/10 lub C12/15 o grubości 5–10 cm. Chudziak nie jest obowiązkowy, ale ułatwia pracę – wyrównuje dno wykopu, daje czystą powierzchnię do układania zbrojenia i zapewnia odpowiednią otulinę betonową dolnej warstwy prętów.

Zbrojenie ław wykonuje się zgodnie z projektem konstrukcyjnym. W typowym domu jednorodzinnym są to najczęściej cztery pręty główne o średnicy 12 mm (po dwa na górze i dwa na dole) plus strzemiona o średnicy 8 mm w rozstawie 25–30 cm. To jednak musi wynikać z projektu, a nie z „tak się robi". Konstruktor uwzględnia w obliczeniach rozpiętości ścian, obciążenia z budynku oraz parametry gruntu z badań geotechnicznych.

Punkty kontrolne na etapie zbrojenia ław – takie, na które patrzy kierownik budowy podczas odbioru przed betonowaniem:

dystans dolny – pręty muszą leżeć w odpowiedniej odległości od chudziaka (otulina betonowa minimum 4 cm, typowo 5 cm)
dystans boczny – ten sam wymóg po bokach ławy
rozstaw strzemion zgodny z projektem
średnice prętów zgodne z projektem (uwaga – nie „mniej więcej 12 mm", tylko dokładnie tyle, ile jest w opisie)
zakładki prętów głównych o długości minimum 50 średnic (czyli dla pręta 12 mm – 60 cm)
prawidłowe wykonanie narożników – pręty muszą być wygięte i zakotwione w narożniku (zakotwienie kątowe), nie tylko stykane na zakład
startery pod trzpienie żelbetowe i słupy, jeśli są przewidziane w projekcie
czystość prętów – brak luźnej rdzy, błota, oleju

Kierownik budowy ma obowiązek dokonać odbioru zbrojenia przed betonowaniem i wpisać to do dziennika budowy. Bez jego wpisu nie wolno zacząć betonowania. To nie jest formalność – to moment, który decyduje o nośności fundamentu. Po betonowaniu nikt już nie zajrzy pod beton.

Betonowanie ław

Beton zamawiamy z betoniarni, klasa zazwyczaj C20/25, choć projektant może wymagać wyższej. Bardzo polecam dopłacić niewielką kwotę za beton wodoszczelny W8 – to jedna z lepszych inwestycji na tym etapie. Wodoszczelność oznacza, że beton ma gęstszą strukturę, mniej kapilar, dzięki czemu znacznie lepiej znosi kontakt z wilgotnym gruntem.

Dwie sprawy, których szczególnie pilnujemy podczas betonowania ław:

Pierwsza – wibrowanie buławą. Beton musi zostać prawidłowo zawibrowany, żeby usunąć z niego pęcherze powietrza i zapewnić pełne otulenie zbrojenia. Sama łata wibracyjna nie wystarczy – buława to obowiązek. Jeśli wykonawca twierdzi, że „spoko, łatą wystarczy", to znak, że oszczędza na czasie kosztem trwałości Waszego fundamentu.

Druga – zakaz dolewania wody do betonu. Kierowca betoniarki czasem słyszy prośbę „dolej trochę wody, bo gęsty". Nie wolno tego robić bez zgody kierownika betoniarni. Dolewanie wody zmienia stosunek wodno-cementowy i znacznie obniża wytrzymałość betonu. Jeśli mieszanka jest za gęsta – zamawia się beton o innej konsystencji albo używa się plastyfikatora dostarczonego przez betoniarnię.

Pielęgnacja świeżego betonu

Po betonowaniu zaczyna się pielęgnacja, która trwa około 7 dni od wylania. To, co wtedy zrobicie, decyduje o końcowej wytrzymałości betonu.

Latem, w upały – beton trzeba chronić przed zbyt szybkim wysychaniem. Dobrym rozwiązaniem jest przykrycie świeżego betonu folią. Folia zatrzymuje wilgoć z dolnych warstw, dzięki czemu beton dojrzewa równomiernie. W mojej książce piszę wprost, że podlewanie świeżego betonu wodą z konewki to placebo – woda wyparowuje w kilkanaście minut, a struktura betonu dalej wysycha za szybko. Folia jest skuteczniejsza i nie wymaga Waszej obecności na budowie kilka razy dziennie.

Zimą – beton trzeba chronić przed mrozem. Już temperatura w pobliżu zera, a tym bardziej ujemna, zatrzymuje proces wiązania betonu. Ratunek: dodatek mrozoodporny do mieszanki (zamawiacie to w betoniarni, nie dodajecie sami!) plus przykrycie folią lub matami termicznymi na noc, kiedy temperatura spada najmocniej. Jeśli prognoza pokazuje silny mróz przez kilka dni – lepiej przesunąć betonowanie.

Ściany fundamentowe

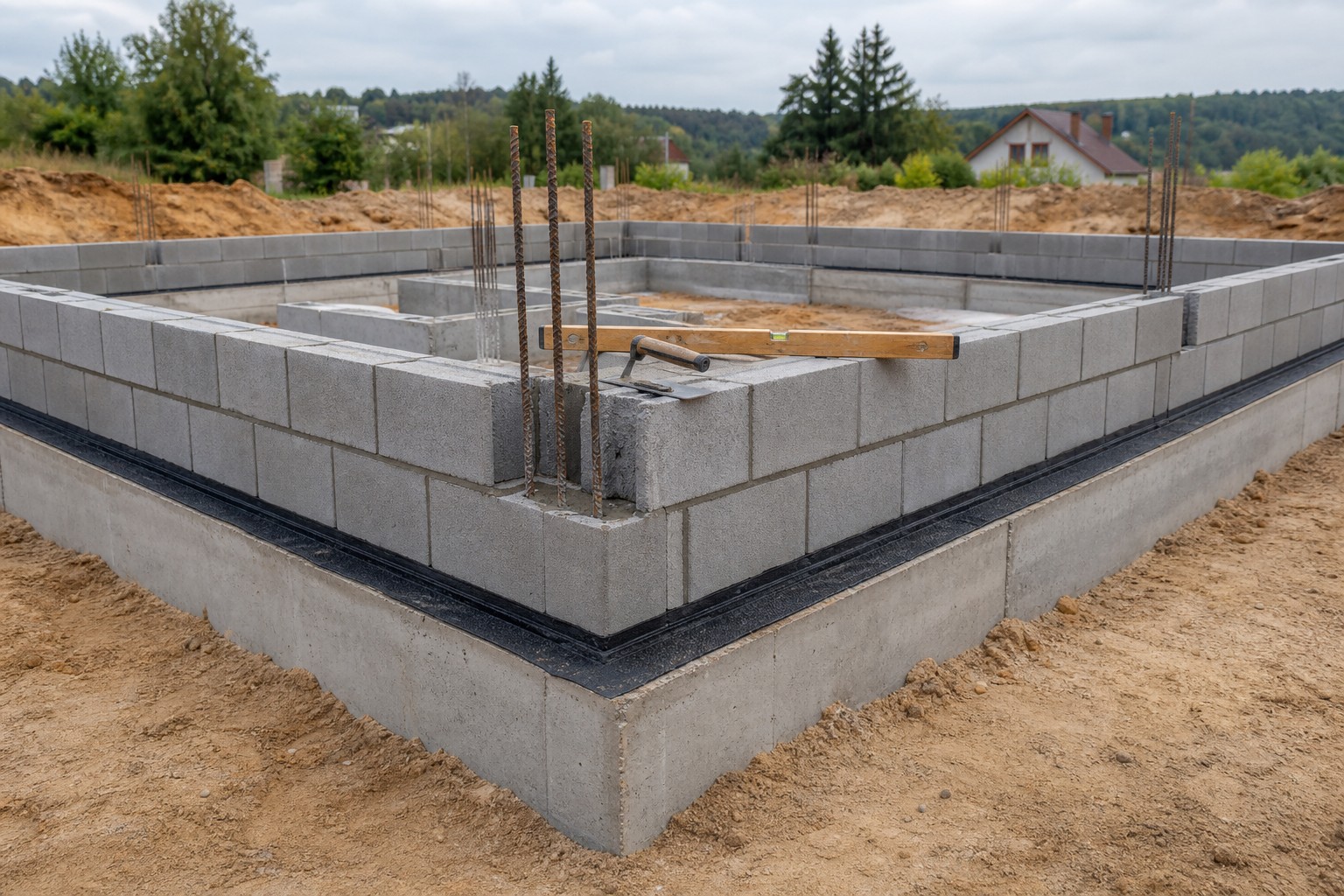

Po związaniu betonu i zdjęciu szalunków (jeśli ławy były szalowane, a nie wylane bezpośrednio w wykopie) przechodzimy do ścian fundamentowych. Najczęściej muruje się je z bloczków betonowych lub z bloczków fundamentowych z betonu wibroprasowanego.

Pierwsza warstwa bloczków powinna być położona na izolacji poziomej – najczęściej papie. To pierwsza linia obrony przed podciąganiem kapilarnym wilgoci do murów parteru. Bez tej warstwy wilgoć z gruntu wędruje przez ściany fundamentowe w górę, doprowadzając z czasem do zawilgocenia ścian parteru i pojawienia się wykwitów soli, plam i pleśni.

Punkty kontrolne na etapie ścian fundamentowych:

izolacja pozioma na ławie – ciągła, zakładki minimum 10 cm, papa termozgrzewalna lub odpowiednia folia z atestem
wymiary zewnętrzne ścian fundamentowych zgodne z projektem (sprawdzajcie oba wymiary i przekątne!)
piony i poziomy – sprawdzane łatą i poziomicą
przewiązanie bloczków – minimum 4 cm lub 40% wysokości bloczka
zaprawa murarska o odpowiedniej klasie, wypełniająca również spoiny pionowe
strzępie przy miejscach, gdzie później dochodzą trzpienie żelbetowe
otwory pod rury technologiczne wykonane od razu, zgodnie z projektem instalacji

Po wymurowaniu ścian fundamentowych, ale jeszcze przed izolacją pionową, dobrze jest zrobić odbiór częściowy z kierownikiem budowy – ocenia, czy wszystko jest zgodne z projektem. Wszelkie poprawki łatwiej zrobić teraz niż po założeniu hydroizolacji i zasypaniu fundamentu.

Izolacja pionowa ścian fundamentowych

To jeden z elementów, na których nie wolno oszczędzać. Izolacja pionowa ścian fundamentowych chroni Wasz dom przed wilgocią z gruntu na całe lata. Korekta tego elementu po wykończeniu domu jest możliwa, ale kosztuje krocie i wiąże się z odkopaniem fundamentu od zewnątrz.

Standardowy układ warstw izolacji pionowej (od ściany na zewnątrz):

hydroizolacja – masa bitumiczna jednoskładnikowa lub dwuskładnikowa (przy trudniejszych warunkach gruntowych) nakładana na całej wysokości ściany fundamentowej, schodząca aż do dołu ławy
termoizolacja – styrodur (XPS) lub specjalny styropian fundamentowy, najczęściej grubości 10–15 cm
warstwa ochronna w postaci folii kubełkowej, ułożona kubełkami w stronę ściany domu

Folia kubełkowa pełni dwie funkcje. Pierwsza – chroni izolację termiczną i hydroizolację przed uszkodzeniami mechanicznymi podczas zasypywania fundamentu. Druga – tworzy szczelinę powietrzną, w której woda spływa w dół, zamiast napierać na ścianę. To ważne, żeby montować ją kubełkami w stronę domu, nie odwrotnie – to częsty błąd.

Hydroizolacja musi być ciągła, schodzić aż do styku ławy z gruntem i być wywinięta na ławę. Wszystkie przejścia rurowe (kanalizacja, wodociąg, prąd, internet) muszą być uszczelnione specjalnymi kołnierzami lub masami uszczelniającymi. Każdy nieuszczelniony otwór w izolacji pionowej to potencjalna droga dla wilgoci.

Zasypanie fundamentu

Etap, którego znaczenie inwestorzy najczęściej niedoceniają. Zasypanie fundamentu nie jest „jakimkolwiek wrzuceniem ziemi do wykopu". To proces, który decyduje o tym, czy folia kubełkowa wytrzyma, czy izolacja pionowa się nie przesunie i czy grunt pod posadzkami nie osiądzie z czasem.

Zasada jest jedna: zasypujemy warstwami po 20–30 cm, każdą warstwę zagęszczając zagęszczarką. Nie wolno wysypać do wykopu metra ziemi naraz i przejechać po wierzchu zagęszczarką – to nie zadziała. Górna warstwa będzie wyglądała na zagęszczoną, ale niżej grunt zostanie luźny i z czasem osiądzie pod własnym ciężarem oraz pod ciężarem nowej posadzki.

Materiałem do zasypywania powinien być piasek lub piasek z lokalnymi domieszkami – nie glina, nie humus, nie gruz. Glina jest wysadzinowa, humus zawiera materię organiczną, która z czasem się rozkłada (a wraz z nią osiada grunt), gruz może uszkodzić folię kubełkową ostrymi krawędziami.

Ławy fundamentowe a kolejne etapy budowy

Często zapominamy, że to, co zrobimy na etapie fundamentów, ma wpływ na wszystkie kolejne fazy budowy. Kilka konkretnych powiązań, o których warto pamiętać:

Po pierwsze – poziom zero budynku. Górna krawędź ścian fundamentowych (a właściwie poziom papy izolacyjnej, na której postawicie pierwszą warstwę bloczków parteru) determinuje to, jak wysoko będzie stał Wasz dom względem terenu. Jeśli jest za nisko – woda opadowa może wpływać do garażu i pomieszczeń parteru. Jeśli jest za wysoko – będziecie mieli problem z dojazdem do garażu i nieproporcjonalnie wysokie schody wejściowe. Standardowo poziom zero powinien być co najmniej 5 cm powyżej najwyższego punktu terenu wokół budynku po zakończonych pracach przy zagospodarowaniu działki.

Po drugie – kanalizacja i przelotki. Pod chudziakiem (lub w warstwie piasku zasypowego) musi się znaleźć cała kanalizacja podposadzkowa, przelotka do przyłącza wody, przelotka do prądu i ewentualnie do internetu. Wszystkie z odpowiednimi spadkami, w odpowiednich miejscach, sprawdzone próbą szczelności w przypadku kanalizacji. To nie są rzeczy, które zrobicie później – tylko teraz, zanim zniknie pod warstwami.

Po trzecie – startery zbrojenia pod trzpienie żelbetowe i słupy konstrukcyjne. Jeśli w projekcie są trzpienie wzmacniające ściany lub słupy, to ich startery muszą wystawać już z ław fundamentowych. Później, na etapie murowania, robi się tylko strzępie w ścianach fundamentowych i ścianach parteru. Pominięcie starterów oznacza problem konstrukcyjny.

Dwa najczęstsze błędy, które obserwuję na budowach z ławami

Pierwszy: niedostateczna izolacja pionowa. Wykonawcy potrafią ograniczyć się do jednej warstwy bitumicznej masy nałożonej „na szybko" pędzlem, bez termoizolacji i bez folii kubełkowej. Po roku, dwóch latach pojawiają się pierwsze ślady wilgoci na ścianach piwnicy lub w przyziemiu. Naprawa? Odkopanie domu od zewnątrz na całej długości obwodu, do dołu ław. Koszt wielokrotnie większy niż prawidłowe wykonanie tego elementu od początku.

Drugi: zasypanie fundamentu bez warstwowego zagęszczania. Po roku posadzki w garażu i pomieszczeniach gospodarczych zaczynają osiadać i pękać. Nikt już wtedy nie wróci pod posadzkę, żeby dogęścić grunt – jedyne wyjście to skucie posadzki, ponowne zagęszczenie i wylanie nowej. Praca, której dało się uniknąć, gdyby ekipa przy fundamentach zrobiła jedno – zagęszczała warstwami, a nie hurtowo.

Oba te błędy łączy jedno: powstają na etapie, gdy nikt już nie patrzy. Fundament to element, który po zakończeniu budowy znika pod ziemią i posadzkami. Dlatego tak ważny jest odbiór każdego z etapów przez kierownika budowy oraz Wasza obecność na placu w kluczowych momentach – betonowania, izolacji, zasypywania.

Co warto zapamiętać z tego artykułu

Ławy fundamentowe są dobrym, sprawdzonym rozwiązaniem dla większości domów jednorodzinnych w typowych warunkach gruntowych. Płyta fundamentowa jest stabilniejsza i często szybsza w wykonaniu, ale ławy mają swoje uzasadnione miejsce – szczególnie w domach z piwnicą i tam, gdzie lokalne ekipy znają tę technologię na wylot.

Sedno to nie wybór samego rozwiązania, ale jakość wykonania na każdym etapie: precyzyjny wykop, prawidłowe zbrojenie, beton odpowiedniej klasy, wibrowanie buławą, pielęgnacja świeżego betonu, ciągła izolacja pionowa, warstwowe zasypanie. Każdy z tych kroków ma swoje punkty kontrolne i każdy z nich powinien zostać odebrany przez kierownika budowy z wpisem do dziennika.

Patrząc na to oczami generalnego wykonawcy – to nie jest etap, w którym warto oszczędzać kosztem staranności. Fundament robicie raz na całe życie domu. Kilka tysięcy złotych zaoszczędzonych na izolacji pionowej czy na zagęszczaniu może później kosztować dziesiątki tysięcy w naprawach.

Słowo na koniec

Niniejszy artykuł opisuje zasady i praktyki, które stosuję na budowach realizowanych przez moją firmę jako generalnego wykonawcy. Konkretny projekt Waszego domu może wymagać innych rozwiązań – innej klasy betonu, innego układu zbrojenia, dodatkowych elementów hydroizolacji w trudniejszych warunkach gruntowych. Decyzje konstrukcyjne podejmuje projektant na podstawie badań geotechnicznych i obliczeń, a kierownik budowy nadzoruje ich wykonanie. Fundament to element konstrukcyjny o znaczeniu krytycznym dla bezpieczeństwa całego budynku – błędy popełnione na tym etapie potrafią objawiać się przez dekady i bywają trudne lub niemożliwe do naprawy. W razie wątpliwości – pytajcie kierownika i konstruktora, nigdy nie improwizujcie z fundamentem na własną rękę. To jest etap, który decyduje o trwałości całego domu na kilkadziesiąt lat.
