Kanalizacja pod fundamentami – jak zaplanować krok po kroku

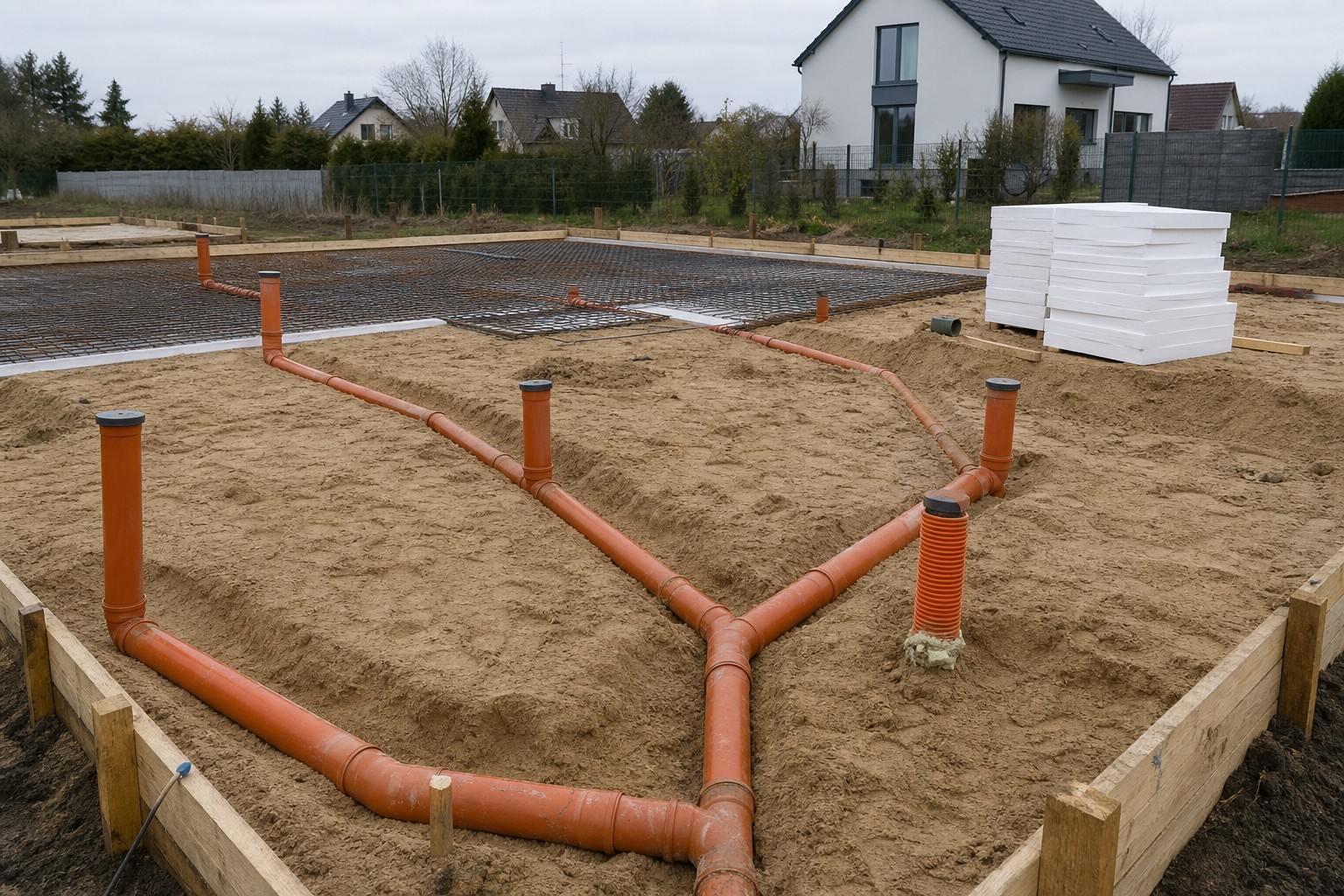

Kanalizacja pod płytą fundamentową albo pod chudziakiem to jedna z tych instalacji, do których nigdy więcej nie wrócicie. Po zalaniu betonu znika z oczu na zawsze – jeśli coś jest źle zrobione, naprawa wiąże się z kuciem fundamentu albo posadzki w gotowym domu. Powiem wprost: to etap, na którym warto poświęcić jeden dodatkowy dzień planowania, żeby przez następne pięćdziesiąt lat nie martwić się tym, czy ścieki spływają tam, gdzie powinny.

W tym artykule pokażę Wam, jak rozplanować kanalizację pod fundamentem od strony praktycznej. Co musi być zrobione przed wjazdem koparki, jakie rury wybrać, jak narysować schemat, gdzie pamiętać o przelotkach do innych mediów i co konkretnie ma sprawdzić kierownik budowy przed zalaniem płyty. Bez lania wody – konkrety sprawdzone na placach.

Dlaczego planowanie kanalizacji zaczyna się dużo wcześniej niż wykop

Pierwsza rzecz, którą musicie zrozumieć: kanalizacja pod fundamentami nie jest tematem etapu „fundamenty". To temat etapu „projekt wnętrz". Brzmi paradoksalnie, ale jest w tym logika. Aby wiedzieć, gdzie pod płytą ma być podejście do miski WC, gdzie do prysznica, gdzie do wanny, a gdzie do zlewozmywaka w kuchni – trzeba wiedzieć, jak będą rozplanowane te pomieszczenia. A to wynika z projektu wnętrz, nie z projektu architektonicznego.

Projekt architektoniczny pokazuje generalny rozkład pomieszczeń – że tu jest kuchnia, tam łazienka. Ale to, czy umywalka stoi przy ścianie zewnętrznej czy wewnętrznej, czy prysznic jest w lewym czy prawym rogu, czy kuchenny zlewozmywak jest pod oknem czy w wyspie – to wszystko ustala się w projekcie wnętrz. A każda z tych decyzji to konkretne podejście kanalizacyjne pod płytą.

Dlatego w idealnym scenariuszu zanim wjedzie koparka, macie już zrobiony projekt wnętrz. Wiem, że nie wszyscy tak pracują – wielu inwestorów myśli o wnętrzach dopiero gdy stoi stan surowy zamknięty. Jeśli jesteście w tej grupie, mam dla Was jedną radę praktyczną: na etapie kanalizacji pod fundamentem zróbcie więcej podejść, niż wynika to z projektu architektonicznego. Lepiej mieć podejście, którego nie wykorzystacie, niż nie mieć podejścia, którego potrzebujecie.

Schemat kanalizacji – Wasz plan na zawsze

Na 90% moich budów rysuję własny schemat kanalizacji pod płytą fundamentową, nawet jeśli teoretycznie powinien być w dokumentacji projektowej. Zajmuje to kilkanaście do dwudziestu minut, a oszczędza godziny dyskusji na budowie. Schemat to dokument, który ma jednoznacznie odpowiadać na trzy pytania:

Po pierwsze – którędy kanalizacja wychodzi z budynku? Ten kierunek determinuje wszystko. Rura główna powinna wyjść tą stroną budynku, która jest najbliżej studzienki kanalizacyjnej, szamba albo przyłącza do sieci miejskiej. Im prostsza droga ścieków na zewnątrz, tym mniejsze ryzyko zatorów i tym łatwiejsze późniejsze udrażnianie.

Po drugie – gdzie znajdą się wszystkie punkty kanalizacyjne? Każde podejście oznaczamy na rysunku. Miska WC, umywalki, prysznic, wanna, zlewozmywak kuchenny, pralka, zmywarka, ewentualnie zmiękczacz wody, podejście do skroplin z klimatyzatora, syfon kotłowni, pion odpowietrzający idący na dach, pion kanalizacyjny prowadzący na piętro – wszystko to musi się znaleźć na schemacie.

Po trzecie – jak rury łączą się ze sobą? Tu obowiązuje żelazna zasada: w kanalizacji pod chudziakiem albo pod płytą fundamentową nie wolno stosować kolan i trójników o kącie 90 stopni. Wszystkie połączenia robimy pod kątem 45 stopni albo mniejszym. Kolano 90 stopni gwałtownie wyhamowuje przepływ ścieków, a to oznacza większe ryzyko zatkania. A gdy już dojdzie do zatoru – takie kształtki praktycznie uniemożliwiają przepchanie kanalizacji sprężyną.

Kolana 90 stopni dopuszczalne są tylko w pionowych podejściach – tam, gdzie rura wychodzi pionowo spod posadzki w stronę miski WC, umywalki czy prysznica. Na trasach poziomych, biegnących płasko pod podłogą – nigdy.

Liczba podejść – więcej znaczy lepiej

Spotykam się na budowach z praktyką łączenia kilku punktów kanalizacyjnych dopiero w warstwie styropianu nad płytą – na przykład prysznic z wanną albo prysznic z umywalką. Da się tak zrobić i czasem jest to uzasadnione. Sam jednak preferuję zrobić więcej podejść już na etapie pod płytą, a dopiero później decydować, które z nich faktycznie wykorzystam.

Powodów jest kilka. Pierwszy: każde dodatkowe podejście to koszt kilkudziesięciu złotych w materiale i kilku minut pracy hydraulika. To naprawdę drobiazg w skali kosztu fundamentów. Drugi: jeśli zmienicie zdanie co do umiejscowienia prysznica albo miski WC w trakcie budowy – mając gotowe podejście, robicie to bez kucia płyty. Trzeci: praca w warstwie styropianu jest dużo łatwiejsza, gdy rury wychodzą prosto pod docelowymi punktami, a nie trzeba wykonywać kilkumetrowych przebiegów poziomych w styropianie.

Pamiętajcie też o czterech podejściach, o których łatwo zapomnieć:

Pion odpowietrzający – obowiązkowy element instalacji. Wychodzi spod podłogi, biegnie przez całą wysokość budynku i wystaje ponad dach. Jego zadaniem jest zapobieganie wysysaniu wody z syfonów podczas spuszczania ścieków. Bez niego usłyszycie charakterystyczne „bulgotanie" w syfonach i poczujecie zapach kanalizacji w łazience.

Pion kanalizacyjny na piętro – jeśli budujecie dom piętrowy z łazienką na górze, musicie pamiętać o podejściu pod ten pion. Najlepiej zaplanować jego umiejscowienie tak, żeby przebiegał w ścianie wewnętrznej albo w szafie, a nie w widocznym miejscu salonu.

Podejście pod zmiękczacz wody – jeśli planujecie zmiękczacz, potrzebuje on odprowadzenia solanki podczas regeneracji. Brak tego podejścia oznacza, że później musicie kombinować z odprowadzeniem do najbliższego syfonu albo wyprowadzać rurę po wierzchu.

Podejście pod skropliny z klimatyzacji – jeśli planujecie klimatyzację, każda jednostka wewnętrzna produkuje skropliny. Najlepiej, żeby trafiały do kanalizacji przez suchy syfon, a nie były wyprowadzane na ścianę zewnętrzną.

Spadki – 2% to wartość, którą warto trzymać

Optymalny spadek kanalizacji to 2% – czyli 2 centymetry na każdy metr poziomej trasy. Jeśli będzie 1,5%, nic strasznego się nie stanie. Jeśli 3%, też nie. Problem zaczyna się wtedy, gdy spadek jest poniżej 1% albo powyżej 5%.

Za mały spadek oznacza, że ścieki płyną zbyt wolno. Cząstki stałe nie są wynoszone razem z wodą i osadzają się na dnie rury, stopniowo zmniejszając jej drożność. Za duży spadek to z kolei sytuacja, w której woda spływa szybciej niż cząstki stałe – woda ucieka, a fekalia zostają w rurze. Efekt podobny: szybsze zatykanie się instalacji.

Spadki ustala się praktycznie na etapie układania rur. Najczęściej trzeba miejscowo poszerzyć wykop pod konkretną rurą albo dosypać piasku, żeby uzyskać wymagane nachylenie. Doświadczony hydraulik wie, że pierwsze rury, które się układa, to te najbardziej oddalone od wyjścia kanalizacji – bo to one mają najwięcej do „zejścia" w pionie.

Rury – co wolno, a czego nie wolno użyć

Tu jest jedna z najczęstszych pułapek. Do kanalizacji pod fundamentami absolutnie nie wolno używać szarych rur PVC – tych, które stosuje się do wewnętrznych instalacji w budynku. Pod fundamentami obowiązują wyłącznie rury pomarańczowe, przeznaczone do montażu w gruncie.

Rury pomarańczowe dzielą się na dwa typy: wykonane z litego PVC i ze spienionego PVC. W domach jednorodzinnych spienione PVC jest w pełni wystarczające – ścieki domowe nie zawierają piasku ani materiałów ściernych, które wymagałyby drogiego, litego materiału.

Drugie ważne oznaczenie to klasa sztywności – SN2, SN4, SN8. Mówi ona o odporności rury na obciążenia z góry. Rur SN2 absolutnie nie używajcie pod fundamentem – są zbyt delikatne. Minimum to SN4. Jeśli różnica cenowa między SN4 a SN8 jest niewielka, wybierzcie SN8 – mają większą rezerwę bezpieczeństwa.

Pamiętajcie jednak: prawidłowo ułożone rury SN4 na dobrze zagęszczonym kruszywie i podsypce piaskowej są lepsze niż byle jak ułożone SN8. Klasa rury nie nadrobi błędu w wykonaniu.

Podsypka i obsypka – dlaczego piasek jest niezbędny

Jeśli wykonaliście wymianę gruntu pod płytę fundamentową na grube kruszywo (na przykład tłuczeń albo pospółkę gruboziarnistą), w miejscach przebiegu rur kanalizacyjnych musicie zrobić rzecz prostą, ale absolutnie obowiązkową: najpierw nasypać warstwę piasku jako podsypkę, ułożyć rury, a potem zasypać je piaskiem ze wszystkich stron.

Powód jest prosty: ostre krawędzie kamieni naciskają punktowo na rurę. Pod ciężarem płyty fundamentowej i obciążeniem domu taki kamień może po latach po prostu przebić rurę albo doprowadzić do jej pęknięcia. Piasek tej presji nie wywiera – rozkłada obciążenie równomiernie po całym obwodzie rury.

To wygląda na detal, ale jest jednym z tych elementów, które rozróżniają fachową robotę od fuszerki. Zwróćcie uwagę, czy ekipa kanalizacyjna ma na budowie zamówiony piasek, gdy zaczyna układać rury. Jeśli go nie ma – to pierwszy sygnał ostrzegawczy.

Próba szczelności – etap, którego się nie pomija

Próba szczelności kanalizacji pod fundamentem to coś, co na bardzo wielu budowach jest pomijane. Szkoda, bo trwa kilkadziesiąt minut, nie kosztuje praktycznie nic, a daje pewność, że wszystko jest poprawnie połączone.

Procedura jest prosta. Przed zasypaniem rur piaskiem (bo wtedy ewentualną nieszczelność widać natychmiast w postaci mokrego piasku albo zapadania się gruntu) zatykamy wylot kanalizacji, czyli rurę wychodzącą z budynku w stronę studzienki. Następnie w każdym punkcie kanalizacyjnym montujemy pionowo rurę o długości minimum 50 centymetrów, a najlepiej 100 centymetrów. Całość zalewamy wodą i obserwujemy.

Można zatkać wylot na trzy sposoby. Pierwszy – mufa kielichowa z korkiem, dostępna w każdej hurtowni instalacyjnej. Drugi – specjalna zaślepka z uszczelką nakładana na bosy koniec rury. Trzeci – specjalny korek do prób szczelności, który wkłada się do wnętrza rury i rozpiera za pomocą śruby z motylkiem. Ten ostatni jest najwygodniejszy, bo po próbie po prostu odkręca się go i wyjmuje – nie ma ryzyka rozsunięcia rur podczas demontażu.

Mała wskazówka praktyczna: jeśli używacie mufy kielichowej, narysujcie markerem kreskę na rurze przy samym kielichu, w miejscu połączenia. Jeśli rury rozsuną się podczas montażu albo demontażu zaślepki – zobaczycie to natychmiast, bo kreska przesunie się względem kielicha.

Próba nie musi trwać 24 godzin, jeśli kanalizacja nie jest jeszcze zasypana. Wystarczy 30–60 minut obserwacji. Spadek poziomu wody w pionowej rurze albo mokre miejsca przy złączach to sygnał, że trzeba poprawiać. Po próbie odpowietrzamy całość kompresorem.

Dylatacje – rura nie może być sztywno zalana w betonie

Ostatni element, o którym wielu wykonawców zapomina: rury kanalizacyjne, które wystają pionowo z gruntu i będą zalane betonem płyty fundamentowej, nie mogą być z tym betonem sztywno połączone. Muszą mieć możliwość minimalnego ruchu – tak zwaną dylatację.

Dlaczego? W każdym materiale powstają naprężenia. Beton pracuje, dom osiada, drewno na piętrze pracuje pod wpływem temperatury i wilgotności. Rura PVC zalana sztywno w betonie, bez możliwości pracy, po latach po prostu pęka w miejscu wyjścia z betonu. A wtedy mamy nieszczelność wewnątrz konstrukcji, do której nie ma już dostępu bez kucia posadzki.

Najprostszy sposób wykonania dylatacji to rura osłonowa. Na pionowy odcinek rury kanalizacyjnej (np. fi 110) nakładamy docięty kawałek rury o większej średnicy (najczęściej fi 160). Pustkę pomiędzy rurą kanalizacyjną a osłonową wypełniamy pianką montażową. Dzięki temu beton dotyka tylko rury osłonowej, a sama rura kanalizacyjna ma „bufor" do pracy.

To rozwiązanie sprawdza się w warunkach normalnych, czyli bez naporu wód gruntowych. Jeśli jednak macie wysoki poziom wód gruntowych albo dom z piwnicą, w której grozi parcie hydrostatyczne – musicie zastosować specjalistyczne uszczelnienia tych przejść, zarówno na styku rury osłonowej z betonem, jak i pomiędzy rurą kanalizacyjną a osłonową. W przeciwnym razie woda znajdzie sobie drogę do środka budynku od spodu.

Przy okazji kanalizacji – nie zapomnijcie o trzech przelotkach do mediów

Etap kanalizacji pod fundamentem to też ostatni moment na wykonanie przelotek do trzech mediów: wody, prądu i internetu. Jeśli zapomnicie o nich teraz, później będziecie musieli kuć płytę albo prowadzić instalacje po wierzchu – obie opcje są drogie i nieestetyczne.

Przelotka do wody – wykonujemy ją w miejscu, w którym docelowo zamontowany będzie wodomierz albo główny zawór wody. Najczęściej to kotłownia albo pralnia. Uwaga – w odróżnieniu od kanalizacji, która ma wychodzić z budynku najprostszą drogą do studzienki, przelotka do wody musi być w miejscu zaworu, nawet jeśli wodociąg jest po przeciwnej stronie działki. Główna rura wodociągowa nie może przebiegać pod posadzką – ryzyko awarii i zalania domu byłoby nieakceptowalne.

Przelotkę robimy z rury kanalizacyjnej fi 110 (może być nawet szara, bo to tylko osłona). Na dole umieszczamy trzy kolanka 30 stopni, dzięki którym później wygodnie poprowadzicie rurę PE do wody. Pojedyncze kolano 90 stopni w tym miejscu się nie sprawdzi – rura PE nie ma jak się wygiąć i może się złamać. Kolana powinny znaleźć się na głębokości 120–140 centymetrów poniżej poziomu gruntu, czyli poniżej granicy przemarzania. Ostatnim elementem jest metrowy odcinek rury skierowany poza budynek – dzięki niemu w przyszłości łatwiej wprowadzicie rurę przyłącza, bez podkopywania fundamentu.

Przelotka do prądu – tu wystarczy płycej, około 50–60 centymetrów poniżej poziomu gruntu. Robimy ją również z rury fi 110, dla wygody późniejszego przekładania kabla. Umiejscawiamy w miejscu, gdzie docelowo stanie rozdzielnica elektryczna. Dzięki temu, gdyby kiedyś w przyszłości trzeba było wymienić kabel WLZ, można to zrobić z minimalną ingerencją w budynek.

Przelotka do internetu – warto już teraz zastanowić się, którędy wprowadzicie do domu kabel internetowy. Bardzo często da się go poprowadzić w jednym wykopie razem z kablem prądu – wtedy nie potrzebujecie osobnej przelotki, ale musicie pamiętać, żeby oba kable układać podczas tych samych prac ziemnych. Z tego powodu warto z wyprzedzeniem wybrać dostawcę internetu i ustalić z nim sposób przyłącza.

Lista kontrolna – co sprawdzić przed zalaniem płyty

Zanim damy zielone światło na betonowanie płyty fundamentowej, kierownik budowy razem z Wami powinien przejść przez tę listę kontrolną. Każdy z punktów to potencjalne źródło problemów, jeśli zostanie pominięty.

Po pierwsze – czy wykonano odpowiednią liczbę podejść kanalizacyjnych i czy są w prawidłowych miejscach (zgodnie ze schematem)? Po drugie – czy cała instalacja jest ułożona na warstwie piasku i obsypana piaskiem ze wszystkich stron? Po trzecie – czy wszystkie rury są pomarańczowe, klasy minimum SN4, a najlepiej SN8? Po czwarte – czy kierunek spływu ścieków z każdego punktu jest prawidłowy (żadna rura nie łączy się pod prąd)? Po piąte – czy zastosowane kolana i trójniki mają odpowiedni kąt (45 stopni lub mniej, nigdy 90 stopni na trasach poziomych)? Po szóste – czy zachowane są spadki w okolicach 2%? Po siódme – czy wykonano próbę szczelności i nie było wycieków? Po ósme – czy zastosowano rury osłonowe albo inną dylatację, separującą rury kanalizacyjne od betonu? Po dziewiąte – czy wykonano wszystkie trzy przelotki do mediów (woda, prąd, internet)?

Jeśli na każde z tych pytań odpowiedź brzmi „tak", możecie z czystym sumieniem podpisać odbiór częściowy w dzienniku budowy i przejść do kolejnego etapu prac fundamentowych.

Co dzieje się dalej – kolejne etapy prac

Kanalizacja pod fundamentami nie jest oderwanym epizodem – wpisuje się w szerszy ciąg prac. Zaraz po niej następuje wykonanie szalunków bocznych płyty, zbrojenie, ustawienie starterów słupów i trzpieni, a finalnie betonowanie płyty fundamentowej. Każdy z tych etapów ma swoje punkty kontrolne, ale to właśnie kanalizacja jest tym pierwszym, którego błąd jest najtrudniejszy do naprawienia później.

Po zalaniu płyty kanalizacja znika z oczu na zawsze. Rury wystające ponad płytę będą później przedłużane w warstwie styropianu pod wylewką – tam już można względnie łatwo przesuwać podejścia, łączyć je albo zmieniać. Ale głębiej, pod betonem – zostaje tak, jak jest. Dlatego dobre rozplanowanie kanalizacji pod fundamentem to fundament Waszego komfortu na dziesięciolecia.

O szczegółach kolejnych etapów stanu zerowego – zbrojeniu płyty, klasie betonu, próbie szczelności wodnej dla betonu wodoszczelnego, pielęgnacji betonu w warunkach mrozu albo upału – piszę w innych artykułach na blogu i obszernie w mojej książce „Od marzenia do wprowadzenia", w części poświęconej fundamentom i stanowi zerowemu. W szczególności warto zajrzeć do tekstu o izolacji przeciwwilgociowej fundamentów oraz do artykułu o drenażu przy fundamentach. Tutaj chciałem skupić się na tym jednym etapie, bo właśnie kanalizacja pod fundamentem jest miejscem, gdzie najczęściej rodzą się problemy ujawniające się po latach. Dobra robota tutaj to spokojny sen przez następne pół wieku.

Disclaimer

Ten artykuł opisuje praktyki, które stosuję na swoich budowach jako generalny wykonawca. Konkretne warunki Waszej budowy – rodzaj gruntu, poziom wód gruntowych, szczegóły projektu architektonicznego, układ pomieszczeń, lokalne warunki techniczne przyłączy – mogą wymagać dostosowania przedstawionych zaleceń. Decyzje konstrukcyjne i instalacyjne pod fundamentami mają konsekwencje sięgające dziesięcioleci, dlatego każdorazowo konsultujcie je z kierownikiem budowy oraz z wykonawcą posiadającym odpowiednie uprawnienia. Próba szczelności kanalizacji powinna być przeprowadzana przy obecności kierownika budowy i potwierdzona wpisem w dzienniku budowy.
