Płyta fundamentowa krok po kroku – jak powstaje

Płyta fundamentowa wygląda prosto: prostokąt betonu, na którym staje dom. W praktyce to kilka etapów, każdy z własnymi punktami kontrolnymi, i każdy z nich zostaje pod budynkiem na zawsze. Nie ma tu możliwości poprawiania po fakcie – jak coś zostanie zrobione źle, to albo żyjecie z tym przez dekady, albo w skrajnym przypadku skuwacie część konstrukcji za pieniądze, których nikt nie planował w budżecie.

W tym artykule prowadzę Was przez cały proces od wjazdu koparki na działkę po moment, w którym murarze mogą wstawiać pierwsze pustaki na ścianach parteru. Pokazuję, co dzieje się na każdym etapie, na co patrzeć i dlaczego pewne decyzje należy podjąć zanim ktokolwiek zacznie wbijać szpadel w ziemię. Pamiętajcie, że na płycie fundamentowej każdy etap wpływa na kolejny – błąd w tyczeniu wpływa na ściany, błąd w kanalizacji wpływa na wylewki, a błąd w pielęgnacji betonu może wpłynąć na cały budynek.

Geodeta wytycza budynek – pierwszy dzień na placu budowy

Pierwsza osoba, która pojawia się na działce po jej uprzątnięciu, to geodeta. Jego zadaniem jest wytyczenie obrysu budynku za pomocą tak zwanych ławic – drewnianych konstrukcji przypominających bramki, ustawionych na przedłużeniach ścian. Na desce każdej ławicy geodeta wbija gwóźdź. Sznurek rozpięty między dwoma ławicami pokazuje wykonawcy dokładnie tam, gdzie ma stanąć ściana.

Standardem w branży jest tyczenie osi muru, czyli środka ściany bez ocieplenia. Osie znajdziecie na projekcie oznaczone literami i cyframi. Po wykonaniu pracy geodeta wpisuje się do dziennika budowy – jest to pierwszy wpis w tym dokumencie i powinien zawierać datę, podpis oraz pieczątkę. Dodatkowo geodeta zostawia Wam szkic tyczenia z wymiarami pod budynek, który ma powstać.

O co warto poprosić jeszcze przed przyjazdem? Żeby ławice były ustawione szerzej niż obrys budynku – minimum 2-3 metry zapasu w każdą stronę. Koparka potrzebuje miejsca na manewrowanie, a sam wykop musi być szerszy niż przyszła płyta. Jeśli ławice znajdą się zbyt blisko, łatwo je uszkodzić podczas pracy ciężkim sprzętem. Uszkodzona ławica oznacza ponowny przyjazd geodety, czyli kolejny rachunek i kolejne dni czekania.

Po tyczeniu sprawdźcie z projektem trzy rzeczy: czy poziom zero zgadza się z tym, co ustaliliście z architektem adaptującym, czy budynek stoi w prawidłowym miejscu względem granic działki i drogi oraz czy wymiary między osiami są zgodne z rzutem parteru. Jeżeli macie wątpliwości co do poziomu zero budynku, to ostatni moment, żeby cokolwiek zmienić. Zmiana usytuowania budynku na tym etapie wymaga konsultacji z architektem i kierownikiem budowy, a w niektórych przypadkach zgłoszenia w urzędzie.

Wymiana gruntu – decyzja konstruktora, nie wykonawcy

O tym, czy grunt trzeba wymienić, dowiadujecie się z badań geotechnicznych. Najczęstszą przyczyną wymiany jest wysadzinowość gruntu, czyli zwiększanie jego objętości podczas zamarzania. Drugą przyczyną jest niska nośność – jeśli pod ziemią są torfy albo grunty organiczne, koszty dodatkowych prac fundamentowych potrafią być wielokrotnie wyższe niż przy gruntach nośnych. To jeden z powodów, dla których badania geotechniczne działki warto zrobić jeszcze przed kupnem działki.

Sama wymiana gruntu pod fundamenty polega na wybraniu gruntu rodzimego do określonej głębokości i zasypaniu go kruszywem warstwami po 20-30 cm, każda warstwa zagęszczana osobno. Głębokość wymiany przy gruntach wysadzinowych sięga granicy przemarzania – w zależności od regionu Polski jest to od 80 do 140 cm. Szerokość: o 50 cm więcej niż obrys płyty fundamentowej w każdą stronę.

Najważniejsza rzecz na tym etapie to warstwowe zagęszczanie gruntu. Nawet ciężka zagęszczarka 500 kg z czujnikiem zagęszczenia nie poradzi sobie z metrową warstwą kruszywa wsypaną na raz. Wierzchnia warstwa będzie wyglądać dobrze, ale dolne pozostaną luźne i pod obciążeniem domu zaczną osiadać. Skutek: nierównomierne osiadanie budynku, pęknięcia w ścianach, czasem uszkodzenia konstrukcji. Jeśli nie macie pełnego zaufania do wykonawcy, podjedźcie na działkę w trakcie sypania i zobaczcie, czy ktoś faktycznie zagęszcza warstwami, czy próbuje przyspieszyć pracę.

Przy domach parterowych warto zapytać architekta i kierownika budowy o wymianę obwodową. Często wystarczy wymienić grunt po obwodzie na szerokość około metra w głąb budynku, zamiast wymieniać go pod całą powierzchnią. Przy gruntach wyłącznie wysadzinowych, bez problemu z nośnością, takie rozwiązanie potrafi zaoszczędzić sporo pieniędzy. Przy domach piętrowych z mniejszą powierzchnią zabudowy efekt jest mniejszy. Decyzja każdorazowo należy do osoby z uprawnieniami, nie do wykonawcy.

Kanalizacja i przelotki mediów – instalacje, do których nigdy nie wrócicie

Po wymianie gruntu, jeszcze przed wylaniem chudego betonu i zbrojeniem płyty, kładzie się kanalizację pod fundamentami oraz przelotki na wodę, prąd i internet. To są instalacje, które zostaną pod płytą betonową przez całe życie budynku. Każdy błąd na tym etapie jest praktycznie nie do naprawienia bez kucia konstrukcji.

Pierwsza zasada: rury kanalizacyjne pod płytą muszą być pomarańczowe, klasy minimum SN4. Szare rury, używane wewnątrz budynku, do gruntu się nie nadają. Jeżeli różnica cenowa między SN4 a SN8 nie jest duża, biorę zawsze SN8 – dodatkowy zapas wytrzymałości pod płytą betonową kosztuje grosze, a daje spokój.

Druga zasada: spadki 2% na metr, ostre kąty zakazane. Pod płytą fundamentową nie wolno stosować kolan ani trójników 90 stopni w poziomych odcinkach. Powodują spowolnienie ścieków, sprzyjają zatorom, a kiedy dojdzie do zatkania – uniemożliwiają przepchnięcie kanalizacji. Łączenia tylko pod kątem 45 stopni lub mniejszym. Kolana pionowe 90 stopni są dopuszczalne tylko w miejscach, gdzie rura wychodzi pionowo do góry pod podejście sanitarne.

Trzecia zasada: każdy punkt kanalizacyjny dostaje osobne podejście. Wiem, że na wielu budowach łączy się prysznic, wannę i umywalkę w warstwie styropianu. To rozwiązanie działa, ale na etapie płyty fundamentowej i tak warto wyprowadzić każdy punkt osobno. Jeśli w trakcie budowy zmienicie układ łazienki – a zmiany się zdarzają – będziecie mieli pole manewru.

Czwarta zasada: próba szczelności przed zasypaniem. Zatykacie wylot kanalizacji korkiem, w każdym podejściu pionowym mocujecie odcinek rury minimum 50 cm wysokości i zalewacie całość wodą. Jeśli wszystkie połączenia są jeszcze odsłonięte, ewentualne nieszczelności zauważycie natychmiast. Próba trwa chwilę, a daje pewność, że hydraulik zrobił robotę poprawnie. Mimo prostoty etap ten jest nagminnie pomijany na budowach.

Piąta zasada: dylatacje tam, gdzie rura wchodzi pionowo do płyty. Beton i tworzywo pracują inaczej, naprężenia powstają w obu materiałach. Rura sztywno zalana w betonie po latach pęknie. Najprostsze rozwiązanie to rura osłonowa – większa pomarańczowa rura kanalizacyjna nasunięta na pionowy odcinek właściwej rury, przestrzeń wypełniona pianką. Dzięki temu beton nie dotyka bezpośrednio rury kanalizacyjnej i instalacja może minimalnie pracować.

Oprócz kanalizacji robicie trzy przelotki: do wody (rura osłonowa fi 110, na głębokości około 120 cm, w miejscu przyszłego wodomierza w kotłowni), do prądu (rura fi 110, około 50-60 cm pod docelowym terenem, w miejscu rozdzielnicy elektrycznej) oraz do internetu (najczęściej w jednym wykopie z prądem). Brak którejkolwiek z tych przelotek oznacza późniejsze kucie posadzek lub kombinowanie z trasą instalacji.

Szerokość płyty i pytanie o XPS

W projektach spotykam dwa rozwiązania: płyta równo ze ścianami parteru oraz płyta szersza od ścian o 5 cm. Drugie rozwiązanie jest lepsze konstrukcyjnie. Ściana stoi wtedy nad zbrojeniem płyty, a nie częściowo poza nim, i ciężar budynku rozkłada się równomierniej. Jeśli w Waszym projekcie płyta jest równo ze ścianami, można ją poszerzyć w porozumieniu z architektem i kierownikiem budowy. Standardowa modyfikacja, robi się ją bez większych dyskusji.

Druga decyzja na tym etapie: czy stosować XPS pod płytą fundamentową. Mój pogląd jest jasny: w domach pasywnych, gdzie liczy się każda kilowatogodzina, takie rozwiązanie ma sens. W standardowych domach jednorodzinnych nie ma uzasadnienia ekonomicznego. Liczyłem to wielokrotnie z klientami i wnioski są zawsze takie same – wydatek na izolację pod płytą nie zwraca się w realnym czasie eksploatacji. Standardowy styropian EPS między płytą a posadzką spełnia swoje zadanie, a straty ciepła do gruntu przez płytę są niewielkie.

Jeśli mimo wszystko decydujecie się na XPS, dwie uwagi techniczne. Po pierwsze – musi to być materiał formalnie dopuszczony do długotrwałego obciążenia konstrukcyjnego (ponad 50 lat). Tylko kilka produktów na rynku spełnia tę normę i są one znacznie droższe od typowego XPS-u. Po drugie – kategorycznie zakazane jest stosowanie EPS-u pod płytą, nawet w wersji EPS 200. Materiał nie jest do tego przewidziany, a płyta tego nie wybacza. Na takim styropianie staje cały dom.

Zbrojenie – dziewięć punktów kontroli przed betonowaniem

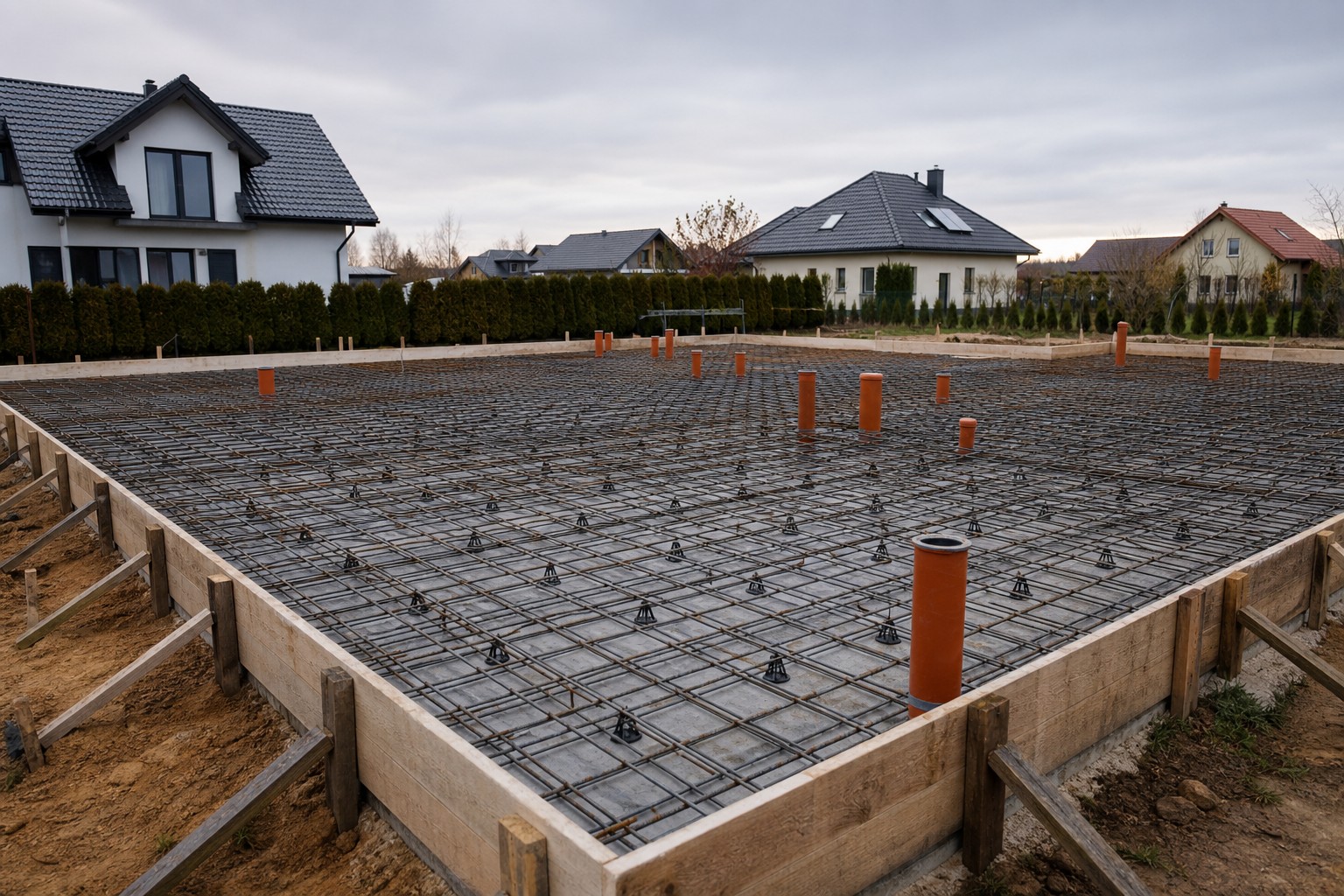

Zbrojenie płyty fundamentowej to kratownica z prętów stalowych, zazwyczaj klasy B500SP, ułożona w dwóch warstwach: dolnej i górnej. Konkretne średnice, rozstawy i klasę betonu określa konstruktor w projekcie. Wykonawcy nie wolno odstępować od projektu na własną rękę.

Przed betonowaniem ekipa wykonuje szalunki obwodowe, układa chudy beton (jeśli konstruktor go przewidział) i zbroi płytę zgodnie z rysunkami. Kierownik budowy musi przeprowadzić odbiór tej fazy przed zalaniem. Odbiór obejmuje 9 punktów: dystans dolny prętów od chudziaka, dystans boczny od szalunków, rozstaw strzemion w wzmocnieniach, średnice prętów zgodne z projektem, wielkość oczek siatki, prawidłowe połączenia narożników, długości zakładek, startery pod słupy żelbetowe oraz startery pod trzpienie.

Wpis kierownika do dziennika budowy o pozytywnym odbiorze zbrojenia jest warunkiem koniecznym do dalszej pracy. Bez tego wpisu nie wolno zalewać płyty. To zabezpieczenie zarówno dla Was, jak i dla konstruktora.

Beton – klasa, wodoszczelność, dostawa

Najczęściej stosowana klasa betonu pod płytę fundamentową to C20/25. Dopłata za wodoszczelność W8 jest niewielka w porównaniu z całością betonu, a daje istotną korzyść: beton ma niższą nasiąkliwość i lepiej zachowuje się w kontakcie z wilgotnym gruntem. Przy zwykłych warunkach gruntowych wystarczająca, przy podwyższonym poziomie wód gruntowych zalecam zawsze.

Beton zamawiacie w betoniarni z dostawą. Sprawdźcie, czy betoniarnia ma w grafiku dostawy pod siebie nawzajem – wylewanie płyty z przerwami między dostawami to ryzyko powstania zimnego szwu, czyli miejsca, w którym nowo dostarczony beton nie związał się dobrze z poprzednim. Każda dostawa powinna mieć dokument WZ z klasą betonu, datą i godziną.

Najpoważniejszy błąd, jaki widzę na budowach: dolewanie wody do betonu na placu budowy, żeby był „bardziej płynny" i łatwiej się rozkładał. To jest bezwzględnie zakazane. Dolanie wody zmienia klasę betonu i jego parametry wytrzymałościowe – po wyschnięciu otrzymujecie materiał słabszy, niż zamówiliście. Jeśli beton jest zbyt gęsty, betoniarnia może dodać plastyfikator, ale tylko betoniarnia, nie ekipa wylewająca płytę.

Wibrowanie i wylewanie betonu

Wylewanie płyty wymaga równoległego wibrowania. Łata wibracyjna na powierzchni nie wystarczy. Beton w masie zbrojonej musi być zawibrowany buławą wibracyjną – pręt wibracyjny zatapiany w betonie, który wypycha pęcherze powietrza. Bez tego w masie betonu pozostają pustki, które obniżają wytrzymałość i pogarszają parametry wodoszczelności.

Wibrowanie buławą jest obowiązkowe nawet wtedy, gdy ekipa używa łaty wibracyjnej do wyrównywania powierzchni. To dwa różne narzędzia do dwóch różnych zadań: buława wibruje masę w głębi, łata zagęszcza powierzchnię. Jedno nie zastępuje drugiego.

Powierzchnię wyrównuje się z zachowaniem poziomu zaplanowanego dla płyty. Pamiętajcie, że góra płyty musi być co najmniej 5 cm wyżej niż najwyższy punkt gruntu wokół budynku. To zabezpieczenie przed wodą deszczową spływającą na poziom posadzki.

Pielęgnacja betonu – etap, który decyduje o trwałości

Beton zaczyna proces wiązania natychmiast po wylaniu, ale pełne właściwości osiąga po 28 dniach. W pierwszych dniach najważniejsze jest, żeby beton nie wyschnął zbyt szybko i nie zamarzł. Oba zjawiska prowadzą do uszkodzeń – woda jest potrzebna do reakcji chemicznej wiązania, a mróz przerywa ten proces.

W lecie najczęstszym błędem jest podlewanie świeżej płyty wodą. Takie podlewanie nazywam „placebo" – woda na rozgrzanej powierzchni wyparowuje w ciągu kilkudziesięciu minut, a po godzinie beton jest tak samo suchy jak był. Lepsze rozwiązanie: przykrycie folią budowlaną na 3-7 dni. Folia ogranicza parowanie i utrzymuje wilgotność wewnątrz masy betonu. Można dodatkowo polać płytę wodą przed nałożeniem folii, ale sama folia jest ważniejsza.

Zimą sytuacja się komplikuje. Beton zamówiony do wylewania w temperaturach poniżej zera musi mieć dodatek mrozoodporny – zamawia się to w betoniarni, a nie dolewa na placu. Po wylaniu płytę przykrywa się folią, a w bardzo niskich temperaturach dodatkowo matami termoizolacyjnymi. Jeśli pojawia się ryzyko silnego mrozu w pierwszej dobie po betonowaniu, lepiej wstrzymać prace i poczekać.

Skrócenie czasu pielęgnacji nie jest możliwe. To jeden z tych etapów, w których harmonogram budowy musi się dostosować do fizyki materiału, a nie odwrotnie.

Izolacja pionowa płyty fundamentowej

Po związaniu betonu i przed zasypaniem fundamentu ziemią wykonuje się izolację przeciwwilgociową na zewnętrznych krawędziach płyty. Dwa elementy: hydroizolacja (lekka przeciwwilgociowa lub cięższa dwuskładnikowa, zależnie od warunków gruntowych) i termoizolacja (styrodur lub styropian fundamentowy, najczęściej grubości 15 cm).

Hydroizolacja chroni beton przed wodą gruntową od zewnątrz. Stosujemy masy bitumiczne lub specjalistyczne membrany, w zależności od poziomu wód gruntowych. Przy działkach z wysokim poziomem wód decyzję o materiale podejmuje kierownik budowy w porozumieniu z konstruktorem.

Na hydroizolację mocuje się styrodur lub styropian fundamentowy. Termoizolacja musi schodzić do dołu ławy lub krawędzi płyty fundamentowej, nie kończyć się na poziomie gruntu. Częsty błąd na budowach: izolacja kończy się 30 cm pod gruntem, „bo i tak nie widać". Skutkiem jest mostek termiczny na styku posadzki ze ścianą fundamentową – w zimie marznie pas podłogi przy ścianie, latem pojawia się tam wilgoć i pleśń.

Na styrodur zakłada się folię kubełkową – kubełkami skierowanymi do domu, gładką stroną do gruntu. Folia ma podwójną funkcję: chroni izolację mechanicznie podczas zasypywania fundamentu i tworzy szczelinę powietrzną odprowadzającą wilgoć od ściany.

Co dzieje się po płycie

Po wykonaniu płyty fundamentowej i izolacji pionowej budowa jest doprowadzona do tak zwanego stanu zero. To umowny moment, w którym konstrukcja jest gotowa do murowania ścian parteru. Ten etap zazwyczaj uruchamia kolejną transzę kredytu hipotecznego, jeśli kredyt rozliczany jest etapami.

Następnym krokiem jest izolacja pozioma – papa położona na płycie pod pierwszą warstwę pustaków – oraz murowanie ścian nośnych. Ale to już jest temat na osobny artykuł. Tutaj kończymy w momencie, w którym płyta jest gotowa, beton związany, izolacja założona, a Wasz dom ma podstawę, na której będzie stał przez dekady.

Co warto zapamiętać z całego procesu? Płyta fundamentowa nie wybacza pośpiechu. Każdy etap ma swoje punkty kontrolne i swój czas. Pielęgnacja betonu, warstwowe zagęszczenie, próba szczelności kanalizacji, prawidłowe wibrowanie – to nie są dodatki, tylko warunki konieczne. Jeśli wykonawca proponuje skrócenie któregoś z tych etapów, zatrzymajcie pracę i zadzwońcie do kierownika budowy. Płyta fundamentowa jest jedna na całe życie domu.

Niniejszy artykuł opisuje praktyki, które stosuję na moich budowach przy płytach fundamentowych domów jednorodzinnych. Konkretne parametry techniczne dla Waszego budynku – klasa betonu, średnice prętów, sposób posadowienia, głębokość wymiany gruntu – zawsze wynikają z projektu konstrukcyjnego i warunków gruntowych Waszej działki. Decyzje o odstępstwach od projektu, modyfikacjach zbrojenia czy zmianie sposobu izolacji podejmuje wyłącznie konstruktor lub kierownik budowy z odpowiednimi uprawnieniami, na podstawie pełnej dokumentacji. Płyta fundamentowa to element bezpieczeństwa konstrukcyjnego całego budynku – w przypadku jakichkolwiek wątpliwości na placu budowy zatrzymajcie prace i skonsultujcie się z kierownikiem.
