Zbrojenie fundamentów – na co zwrócić uwagę przy odbiorze

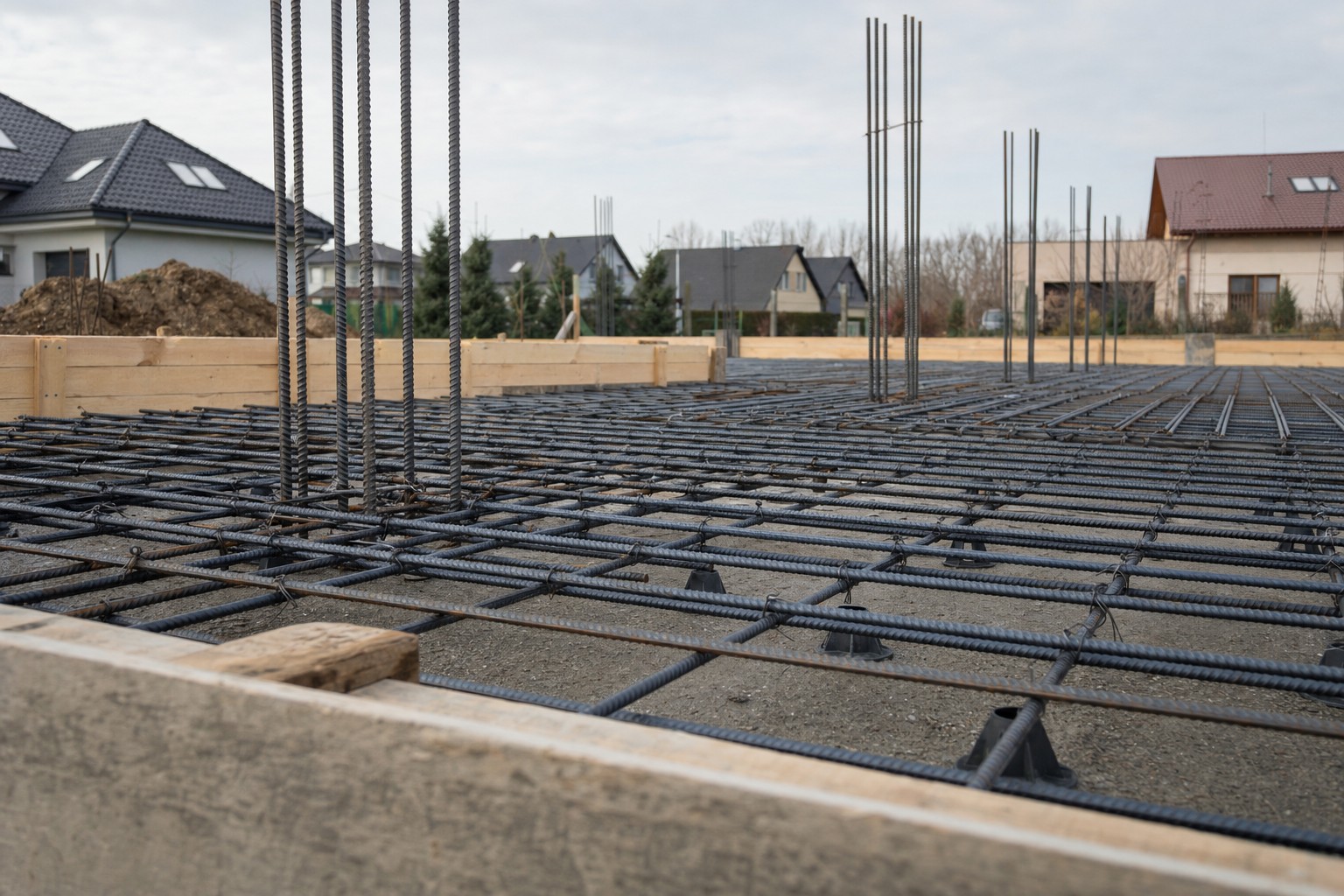

Zbrojenie fundamentów to jeden z tych etapów, na którym najtrudniej cokolwiek poprawić po fakcie. Gdy beton zostanie wylany, stalowe pręty są już zatopione na zawsze – niezależnie od tego, czy ułożono je dobrze, czy nie. Po latach w robocie nauczyłem się, że nie ma bardziej opłacalnej godziny spędzonej na budowie niż ta, którą poświęcicie na rzetelny odbiór zbrojenia razem z kierownikiem budowy. To moment, w którym jeszcze wszystko można poprawić – wymienić źle związany pręt, dołożyć dystans, przesunąć starter pod trzpień. Po betonowaniu zostaje tylko żałować i ewentualnie wzmacniać konstrukcję drogimi metodami naprawczymi.

W tym artykule przeprowadzę Was przez najważniejsze punkty kontrolne, na które warto zwrócić uwagę – niezależnie od tego, czy budujecie dom na płycie fundamentowej, czy na ławach fundamentowych. Nie zastąpię oczywiście kierownika budowy ani konstruktora, ale dam Wam wiedzę, dzięki której obecność na budowie tego dnia będzie miała sens. Będziecie wiedzieli, na co patrzeć i o co pytać.

Dlaczego zbrojenie ma aż takie znaczenie

Beton sam w sobie świetnie przenosi obciążenia ściskające, ale bardzo słabo radzi sobie z rozciąganiem. To stal zatopiona w betonie odpowiada za przejmowanie naprężeń rozciągających – bez niej każda płyta czy ława pękłaby pod ciężarem ścian, stropu i dachu. Stal i beton współpracują ze sobą w prostym układzie: beton chroni stal przed korozją (otulina) i przenosi ściskanie, a stal przenosi rozciąganie i zginanie. Jeśli któryś z tych elementów jest źle wykonany, cały układ traci sens.

W praktyce oznacza to, że jeden pręt mniej niż przewiduje projekt, źle zrobiona zakładka albo brak otuliny od dołu może po latach skutkować pęknięciem fundamentu, korozją zbrojenia i osiadaniem budynku. Naprawa takiej awarii kosztuje wielokrotnie więcej niż sam fundament – jeśli w ogóle jest możliwa.

Dlatego do zbrojenia podchodzę zawsze z tą samą zasadą: lepiej spędzić dwie godziny na budowie z miarką, sznurkiem i projektem niż później przez dwadzieścia lat zastanawiać się, czy aby na pewno wszystko zostało zrobione tak, jak powinno.

Co musicie mieć przy sobie podczas odbioru

Zanim wybierzecie się na budowę w dniu odbioru zbrojenia, weźcie ze sobą cztery rzeczy:

Projekt konstrukcyjny – konkretnie rysunki zbrojenia płyty fundamentowej lub ław, z zaznaczonymi średnicami prętów, rozstawami strzemion, miejscami starterów oraz wzmocnieniami w narożnikach.
Miarkę zwijaną minimum 5 m – do mierzenia rozstawów, długości zakładek i grubości otuliny.
Suwmiarkę lub szczelinomierz – do weryfikacji średnic prętów, jeśli macie wątpliwości, czy dostarczono właściwy materiał.
Telefon z aparatem – do dokumentacji każdego etapu. Zdjęcia robione przed betonowaniem są bezcenne, jeśli kiedykolwiek pojawi się pytanie o jakość wykonania.

Sam zawsze fotografuję zbrojenie z kilku ujęć – z góry, z boku, z bliska na połączenia. Te zdjęcia trafiają do dokumentacji powykonawczej i są częścią protokołu odbioru. Polecam tę praktykę wszystkim inwestorom, którzy budują systemem gospodarczym.

Dziewięć punktów kontrolnych przy zbrojeniu płyty fundamentowej

Poniżej znajdziecie listę, którą stosuję przy odbiorach. Działa zarówno dla płyty fundamentowej, jak i – z drobnymi modyfikacjami – dla zbrojenia ław.

1. Dystans dolny zbrojenia od chudego betonu lub folii

Pręty dolnej siatki zbrojeniowej muszą leżeć na dystansach – plastikowych lub betonowych podkładkach, które utrzymują stal w pewnej odległości od podłoża. Ma to znaczenie, ponieważ stal musi być otulona betonem ze wszystkich stron, również od dołu. Standardowa otulina dolna w fundamentach to minimum 5 cm, w warunkach gruntowych agresywnych – nawet 7,5 cm. Konkretną wartość znajdziecie w projekcie konstrukcyjnym.

Sprawdźcie, czy dystansów jest wystarczająco dużo i czy są rozłożone równomiernie. Pręty nie mogą się nigdzie ugiąć i dotykać podłoża. To jeden z najczęściej pomijanych szczegółów – widziałem płyty, gdzie dolna siatka leżała wprost na chudziaku, ponieważ ekipa nie chciała się zatrzymywać po dystanse. Po latach taka płyta zaczyna korodować od spodu i nie ma już sposobu, by to naprawić.

2. Dystans boczny zbrojenia

Z boków zbrojenie również musi być odsunięte od krawędzi szalunku. Otulina boczna to zwykle minimum 5 cm. Stosuje się do tego specjalne dystanse boczne – plastikowe lub betonowe – mocowane do prętów lub szalunku. Brak otuliny bocznej to prosty przepis na korozję krawędzi płyty po kilku latach.

3. Rozstaw strzemion i prętów rozdzielczych

Rozstaw prętów dolnej i górnej siatki musi być zgodny z projektem – najczęściej co 15 lub 20 cm, w obu kierunkach. Weźcie miarkę i sprawdźcie kilka miejsc losowo wybranych. Często zdarza się, że ekipa wykonuje siatkę „na oko" i miejscami pręty są ułożone co 25 cm zamiast co 20. Takie odstępstwo na całej powierzchni płyty oznacza, że konstrukcja ma mniej stali niż zaprojektował konstruktor – a to już realne osłabienie.

Tolerancje wykonawcze określają normy, ale trzymam się prostej zasady: jeśli w 5 losowych miejscach rozstaw mieści się w przedziale plus minus 1 cm od projektu, to jest dobrze. Jeśli widać systematyczne odstępstwa, wymagam korekty.

4. Średnice prętów

W projekcie konstrukcyjnym wyraźnie zapisano, jakimi prętami ma być zbrojona płyta lub ławy – najczęściej Ø10, Ø12 lub Ø16, ze stali klasy B500SP. Sprawdźcie, czy dostarczono właściwy materiał. Średnicę można szybko zweryfikować suwmiarką. Stal powinna być oznaczona – producenci tłoczą na prętach charakterystyczne żebrowanie i symbole pozwalające zidentyfikować klasę i średnicę.

Co istotne – stal zbrojeniowa musi mieć atest. Wykonawca powinien Wam go przekazać razem z dokumentacją. Bez atestu nie wiecie, czy stal spełnia parametry wytrzymałościowe założone w projekcie. To nie jest formalność – to dokument, który trafi do dziennika budowy i będzie częścią dokumentacji odbiorowej.

5. Wielkość oczek siatki

Wielkość oczek wynika z rozstawu prętów, ale warto sprawdzić ją osobno. W przypadku płyty fundamentowej oczka mają najczęściej wymiar 15×15 cm lub 20×20 cm. Pręty muszą się krzyżować pod kątem prostym i być w każdym skrzyżowaniu związane drutem wiązałkowym – nie co drugie, nie co trzecie, tylko każde. Brak związania któregoś krzyżowania powoduje, że siatka się rozjeżdża podczas betonowania i gęste oczka stają się rzadsze.

6. Wzmocnienia w narożnikach

Narożniki płyty i ław są miejscami, w których koncentrują się naprężenia. Z tego powodu projekt konstrukcyjny zazwyczaj przewiduje dodatkowe wzmocnienia – pręty narożne wygięte pod kątem prostym, dodatkowe siatki diagonalne albo wzmocnione zakładki. Sprawdźcie te miejsca szczególnie dokładnie. Brak wzmocnień narożnych to częsta przyczyna pęknięć diagonalnych pojawiających się po latach od narożnika ściany.

7. Zakładki prętów

Pręty zbrojeniowe są dostarczane w odcinkach – najczęściej 12-metrowych. Aby zbroić większą powierzchnię, trzeba pręty łączyć na zakład. Długość zakładki wynika z normy i zależy od średnicy pręta oraz klasy stali. Dla typowej stali B500SP i prętów Ø12 zakładka wynosi około 50 cm, dla Ø16 – około 65–70 cm. Konkretną wartość znajdziecie w projekcie konstrukcyjnym.

Sprawdźcie, czy ekipa nie skraca zakładek „bo tak szybciej". Krótsza zakładka oznacza, że stal nie przeniesie pełnego obciążenia w tym miejscu, a połączenie staje się słabym ogniwem konstrukcji. To jeden z błędów, których po betonowaniu w żaden sposób nie wykryjecie ani nie naprawicie.

8. Startery słupów, trzpieni i ścian fundamentowych

Ze zbrojenia płyty lub ław muszą wystawać pionowe pręty – tak zwane startery – w miejscach, gdzie później będą trzpienie żelbetowe, słupy lub ściany fundamentowe. Te startery będą wiązane ze zbrojeniem ścian piętro wyżej. Ich brak albo zła lokalizacja to jeden z najpoważniejszych błędów na tym etapie. Bez starterów nie ma jak zazbroić trzpieni, a dorabianie ich po betonowaniu (poprzez kotwienie chemiczne lub mechaniczne) jest drogie i nigdy nie daje takiej wytrzymałości jak rozwiązanie zaprojektowane.

Weźcie projekt, znajdźcie rzut zbrojenia i sprawdźcie, czy startery są w każdym wskazanym miejscu, w odpowiedniej liczbie i o właściwej średnicy. Sprawdźcie też ich wysokość – muszą wystawać na tyle, by zapewnić zakładkę z prętami trzpienia.

9. Stabilność całej konstrukcji zbrojeniowej

Ostatni punkt to ogólna stabilność całego układu. Zbrojenie nie może się chwiać, przesuwać ani uginać pod ciężarem osoby, która po nim stąpa. Górna siatka musi być utrzymywana w stałej odległości od dolnej za pomocą tzw. krzesełek lub wsporników – inaczej podczas betonowania siatka opadnie i otulina górna stanie się zbyt duża, a dolna zbyt mała.

Spróbujcie delikatnie pchnąć kilka prętów. Jeśli całość się porusza, oznacza to, że wiązanie jest niewystarczające. Pamiętajcie – po betonowaniu już niczego nie poprawicie.

Klasa stali i klasa betonu – dwa parametry, których nie wolno mylić

Spotykam się czasem z myleniem klasy stali z klasą betonu. To dwa zupełnie różne parametry. W projekcie konstrukcyjnym znajdziecie obie informacje:

Klasa stali zbrojeniowej – w polskich domach jednorodzinnych standardem jest B500SP (stal o granicy plastyczności 500 MPa, o podwyższonej ciągliwości). Stal musi mieć atest producenta.
Klasa betonu – najczęściej C20/25 lub C25/30. Im wyższa klasa, tym wyższa wytrzymałość betonu na ściskanie. Warto dopłacić do betonu wodoszczelnego (oznaczenie W8) – różnica w cenie jest niewielka, a korzyść z punktu widzenia trwałości fundamentu duża.

O klasie betonu, wodoszczelności W8 i doborze mieszanki do fundamentów piszę szerzej w części książki poświęconej fundamentom. Teraz tylko zaznaczam, że oba parametry – stal i beton – muszą być zgodne z projektem konstrukcyjnym. Żadnych „ale beton jest lepszy, więc dodamy mniej stali" ani odwrotnie.

Czego ekipa nie powinna robić podczas zbrojenia

Lista praktyk, które traktuję jako ostrzegawcze sygnały:

Dospawanie prętów zamiast wiązania drutem – stal zbrojeniowa B500SP nie jest przeznaczona do spawania. Spawanie zmienia jej strukturę krystaliczną w punkcie spoiny i obniża wytrzymałość.
Skracanie zakładek „bo wystarczy".
Pomijanie dystansów dolnych i opieranie zbrojenia bezpośrednio na chudziaku.
Wykorzystywanie skrawków i krótkich kawałków stali do uzupełniania siatki.
Stosowanie stali bez atestu albo o nieznanym pochodzeniu.
Mocowanie zbrojenia w jeden dzień, betonowanie następnego, bez zostawienia czasu na odbiór.

Jeśli widzicie którąś z tych praktyk – zatrzymajcie pracę i wezwijcie kierownika budowy. To jego obowiązek wpisać do dziennika budowy odbiór robót zanikających, czyli takich, które po wykonaniu kolejnego etapu nie będą już widoczne. Zbrojenie jest klasycznym przykładem robót zanikających.

Rola kierownika budowy

Wracam tutaj do tematu, który dla mnie jest absolutnie podstawowy: kierownik budowy nie jest dekoracją wymaganą przez urząd. Jego obowiązkiem jest dokonać odbioru zbrojenia przed betonowaniem i wpisać ten odbiór do dziennika budowy. Bez tego wpisu nie powinniście dawać zgody na betonowanie. Jeśli kierownik bagatelizuje ten obowiązek albo „odbiera" zbrojenie bez przyjazdu na budowę, na podstawie zdjęć z telefonu – to sygnał, że macie złego kierownika.

Wpis kierownika do dziennika traktuję jako warunek konieczny. Nie zamawiam betonu, dopóki kierownik nie pojawi się fizycznie na budowie, nie obejrzy zbrojenia i nie wpisze odbioru do dziennika. To kosztuje godzinę jego czasu i daje Wam dokument, który w razie sporu sądowego ma realną wartość. Bez tego wpisu zostajecie sami z ewentualnymi problemami, bez żadnego zabezpieczenia.

Co dzieje się po odbiorze zbrojenia

Po pozytywnym odbiorze zbrojenia kolejnym krokiem jest betonowanie. Zwracam tu uwagę na kilka spraw, które łączą się bezpośrednio z jakością wykonanego zbrojenia:

Wibrowanie buławą. Bez prawidłowego wibrowania beton nie wypełni przestrzeni między prętami, a sama mieszanka zostanie z pęcherzami powietrza. To prosta droga do tego, by zbrojenie po latach zaczęło korodować. Łata wibracyjna sama z siebie nie wystarcza – buława to obowiązek. Szerzej o tym piszę w artykule o kontroli jakości betonu.

Otulina podczas betonowania. Mimo że dystanse zostały założone, podczas betonowania zbrojenie może się przesunąć. Ekipa musi to kontrolować. Po każdej partii betonu warto sprawdzić, czy siatka górna nadal jest na właściwej wysokości.

Pielęgnacja betonu. Po zakończeniu betonowania świeży beton trzeba chronić przed zbyt szybkim wysychaniem (latem) lub przed mrozem (zimą). Folia rozłożona na powierzchni płyty na 3–7 dni to praktyczny standard. Bez tego beton nie osiągnie projektowanej wytrzymałości i cała praca włożona w prawidłowe zbrojenie staje pod znakiem zapytania.

Każdy z tych etapów łączy się z poprzednim. Dobrze wykonane zbrojenie to fundament (dosłownie), ale to dopiero połowa drogi – beton musi być dobrze ułożony, zawibrowany i pielęgnowany, żeby cała konstrukcja działała tak, jak zaprojektował ją konstruktor.

Specyfika zbrojenia ław fundamentowych

Większość punktów kontrolnych jest taka sama jak przy płycie, ale przy ławach trzeba zwrócić uwagę na jeszcze kilka spraw:

Strzemiona – w ławach mamy najczęściej 4 pręty główne (po dwa u góry i u dołu) zamknięte strzemionami. Rozstaw strzemion wynika z projektu, najczęściej co 20–30 cm. Sprawdźcie, czy strzemiona są zamknięte (haczyk wygięty pod kątem 135 stopni) i czy ich rozstaw jest zachowany.
Naroża i krzyżowania ław – w miejscach, gdzie ławy się łączą, projekt przewiduje dodatkowe pręty wzmacniające. Brak tych wzmocnień to częsta przyczyna pęknięć w narożnikach budynku.
Startery pod ściany fundamentowe – ze zbrojenia ław muszą wystawać pionowe pręty, które potem zostaną wmurowane w bloczki betonowe ścian fundamentowych albo posłużą jako zazbrojenie trzpieni.

Reszta zasad – otulina, dystanse, średnice, atesty stali, zakładki – obowiązuje identycznie jak przy płycie.

Najczęstsze błędy z budów, które obserwuję

Błędy przy zbrojeniu fundamentów koncentrują się w kilku miejscach. Wymieniam je nie po to, żeby Was straszyć, ale żebyście wiedzieli, gdzie patrzeć szczególnie uważnie:

Brak dystansów dolnych – siatka leży na chudziaku.
Skrócone zakładki prętów (zamiast 50 cm jest 30 cm).
Pominięcie wzmocnień w narożnikach.
Brak starterów w niektórych miejscach pod trzpienie.
Stal bez atestu albo niejasnego pochodzenia.
Niezwiązane krzyżowania prętów (siatka rozjeżdża się podczas betonowania).
Górna siatka opadająca podczas betonowania, bo brakowało krzesełek.
Betonowanie bez wpisu kierownika do dziennika budowy.

Z tych ośmiu pozycji większość kosztuje godzinę pracy więcej, jeśli zostanie poprawiona przed betonowaniem – i jest praktycznie niemożliwa do naprawy po betonowaniu.

Co robić, jeśli widzicie nieprawidłowości

Jeśli podczas oględzin widzicie, że coś jest nie tak – najgorsze, co możecie zrobić, to milczeć. Druga rzecz, której nie polecam – kłócić się z ekipą bezpośrednio na budowie. Najlepszy sposób to:

Zrobić zdjęcia konkretnych miejsc.
Zadzwonić do kierownika budowy i opisać spostrzeżenia.
Poprosić kierownika o przyjazd na budowę i wpis do dziennika.
Wstrzymać betonowanie do czasu wyjaśnienia.

Pamiętajcie, że beton zamawia się z wyprzedzeniem i wykonawca może mieć presję, żeby zdążyć z betonowaniem na umówioną godzinę. To nie jest Wasz problem. Lepiej przesunąć betonowanie o jeden dzień, niż zalać wadliwie wykonane zbrojenie. Beton można zamówić ponownie. Źle wykonanego fundamentu nie da się rozebrać bez ogromnych kosztów.

Podsumowanie

Zbrojenie fundamentu to etap, na którym oszczędność godziny czasu może kosztować Was setki tysięcy złotych w perspektywie kilkudziesięciu lat. Lista dziewięciu punktów kontrolnych, którą Wam pokazałem, jest prosta i nie wymaga eksperckiej wiedzy – wystarczy projekt, miarka i odrobina cierpliwości. Jeśli macie kompetentnego kierownika budowy, on poprowadzi Was za rękę. Jeśli budujecie systemem gospodarczym i kontrolujecie wszystko sami – ten artykuł jest dla Was szczególnie ważny.

Zapamiętajcie jedną rzecz: zbrojenie zalane betonem zostaje tam na zawsze. Nie ma drugiej szansy, nie ma przeglądu po latach, nie ma poprawek. Albo zostanie zrobione dobrze za pierwszym razem, albo będziecie musieli liczyć na szczęście. W swojej pracy nie liczę na szczęście – wolę mieć pewność, że na każdym etapie wszystko wykonano zgodnie z projektem. I tego samego życzę Wam przy budowie własnego domu.

O kolejnych etapach – betonowaniu, pielęgnacji betonu, izolacjach pionowych, ścianach fundamentowych – piszę w osobnych artykułach na blogu oraz w części książki poświęconej fundamentom. Każdy z tych etapów łączy się z poprzednim i nie da się ich rozpatrywać w oderwaniu od siebie. Fundament to nie pojedyncza czynność – to ciąg decyzji i odbiorów, z których każdy ma znaczenie.

Niniejszy artykuł opisuje praktyki, które stosuję na budowach realizowanych przez moją firmę. Każda budowa jest inna – konkretne wymagania dotyczące zbrojenia Waszego fundamentu wynikają z projektu konstrukcyjnego sporządzonego przez uprawnionego konstruktora oraz z warunków gruntowych Waszej działki. W razie wątpliwości decyzje o sposobie wykonania zbrojenia zawsze podejmujcie w porozumieniu z kierownikiem budowy posiadającym uprawnienia budowlane. Powyższe wskazówki nie zastępują projektu konstrukcyjnego ani nadzoru osoby uprawnionej.
