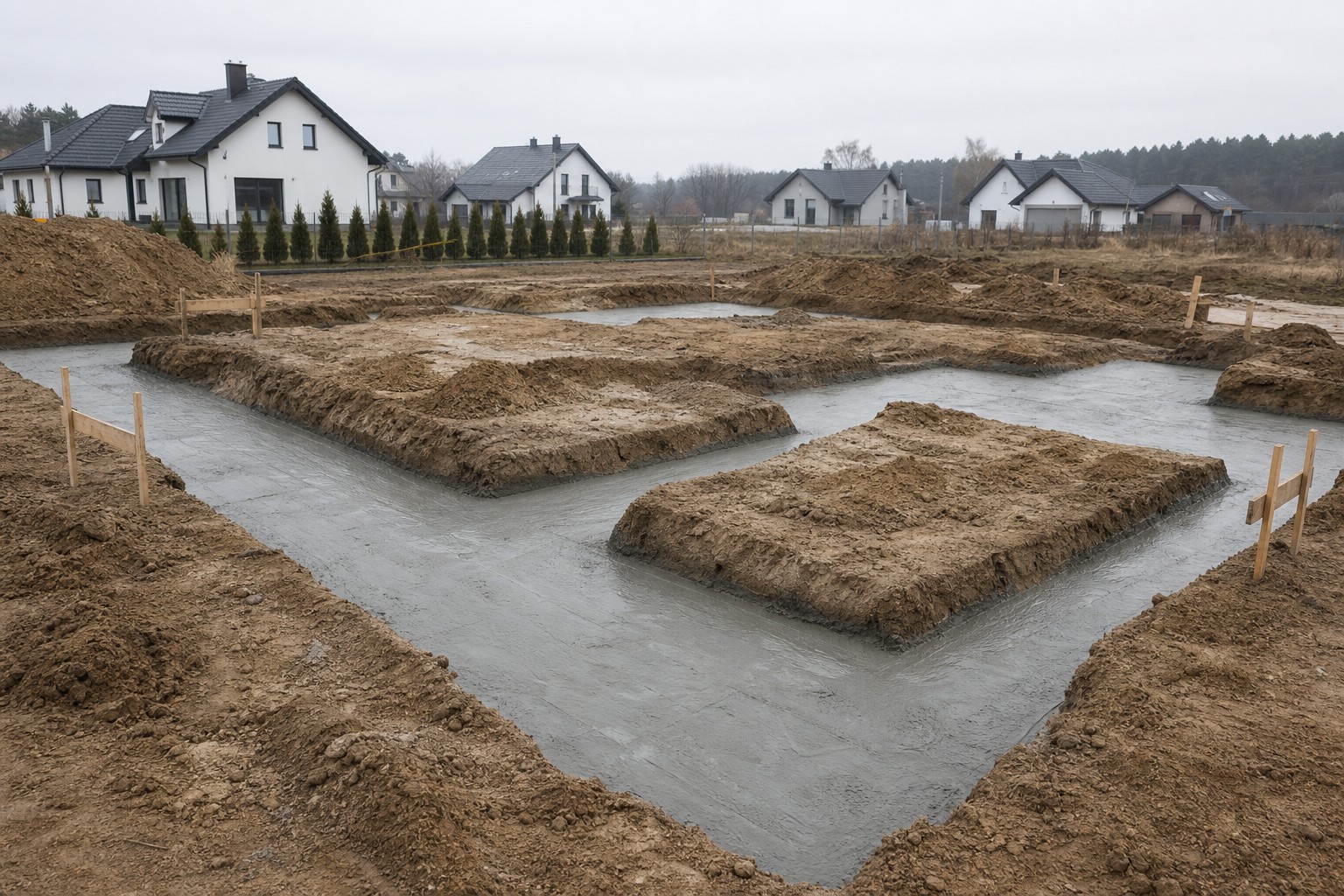

Chudiak pod fundamentem – czy jest potrzebny?

Chudiak to jedno z tych słów, które na budowie pada często, a rzadko ktoś zatrzymuje się i pyta: po co właściwie go robimy? Bo „tak się robi"? Bo „wszyscy tak robią"? A może faktycznie pełni konkretną funkcję, której bez niego nie da się zastąpić?

Pracuję na budowach od 2013 roku jako generalny wykonawca i powiem Wam wprost: chudiak nie zawsze jest potrzebny. W niektórych przypadkach to absolutna konieczność. W innych – wydatek, z którego spokojnie można zrezygnować, jeśli zamiast niego prawidłowo wykona się inne warstwy. Problem polega na tym, że na większości budów ta decyzja jest podejmowana automatycznie, bez świadomej analizy. Albo „leje się chudiak na zapas", albo „nie leje się go w ogóle, bo i tak płyta będzie zbrojona". Jedno i drugie podejście jest błędne.

W tym artykule wyjaśnię, czym dokładnie jest chudy beton, jakie pełni funkcje, kiedy jest niezbędny, a kiedy bez niego można się obejść. I jak go zastąpić, gdy decydujecie się go nie robić.

Czym właściwie jest chudiak

Chudiak, zwany też chudym betonem albo betonem podkładowym, to warstwa betonu o niskiej klasie wytrzymałości, którą wylewa się przed właściwymi pracami fundamentowymi. Najczęściej stosuje się beton klasy C8/10 lub C12/15 – to ułamek wytrzymałości betonu konstrukcyjnego, który ma później iść w ławy lub w płytę. Grubość warstwy wynosi zazwyczaj od 5 do 10 cm.

Sama nazwa „chudy" wzięła się z proporcji składników – w mieszance jest mniej cementu w stosunku do kruszywa niż w betonie konstrukcyjnym. Stąd niższa wytrzymałość i niższa cena. To nie jest beton, który ma „trzymać dom". To beton, który ma stworzyć równe, czyste i stabilne podłoże pod właściwą konstrukcję.

Cztery funkcje chudego betonu

Żeby świadomie odpowiedzieć na pytanie, czy chudiak jest u Was potrzebny, trzeba najpierw wiedzieć, co konkretnie ma robić. Funkcje są cztery i każda z nich jest istotna w określonym kontekście.

Pierwsza – wyrównanie podłoża. Po wykonaniu wykopu pod ławy fundamentowe dno wykopu rzadko bywa idealnie równe. Koparka pozostawia nierówności, miejscowo wybiera trochę za głęboko, gdzieś indziej za płytko. Ławy fundamentowe wymagają jednak równej powierzchni, żeby zbrojenie i szalunki dało się ustawić w pionie i poziomie. Chudiak rozwiązuje ten problem w prosty sposób – wyrównuje wszystko jedną warstwą.

Druga – ochrona zbrojenia przed kontaktem z gruntem. Stal zbrojeniowa nie powinna mieć bezpośredniego kontaktu z ziemią. W gruncie jest wilgoć, są sole, są substancje, które przyspieszają korozję. Norma wymaga określonej grubości otuliny betonowej dla zbrojenia, której konkretna wartość zależy od klasy ekspozycji wpisanej w projekcie konstrukcyjnym. Chudiak zapewnia czystą, suchą powierzchnię, na której można położyć dystanse i ułożyć zbrojenie ze świadomością, że pręty będą miały otulinę zgodną z projektem.

Trzecia – stabilna powierzchnia robocza. Zbrojarz nie pracuje w błocie. Nie powinien pracować w błocie. Ułożenie zbrojenia ław czy płyty fundamentowej to sporo pracy, w trakcie której ekipa chodzi po prętach, ustawia strzemiona, wiąże zakładki. Jeśli pod spodem jest kałuża albo grząski grunt, zbrojenie zaczyna się zapadać, dystanse się przewracają, a otulina zbrojenia od dołu schodzi do zera. Chudiak eliminuje ten problem.

Czwarta – zapobieganie wnikaniu mleczka cementowego. To rzecz, o której się rzadko mówi, a ma znaczenie. Świeży beton zawiera mleczko cementowe – płynną mieszankę cementu i wody. Jeśli wylejecie beton bezpośrednio na piasek albo na kruszywo, część mleczka wsiąknie w grunt. To osłabia dolną warstwę betonu konstrukcyjnego, bo właśnie tam, gdzie powinno być najwięcej cementu spajającego kruszywo, zostaje go za mało. Chudiak (lub odpowiednio dobrana folia) tworzy barierę, która zatrzymuje mleczko w mieszance.

Pod ławy fundamentowe – kiedy tak, kiedy nie

Przy ławach fundamentowych chudiak jest praktycznie zawsze rozwiązaniem rozsądnym. Wykop pod ławy ma nieregularne dno, wymiary szalunków trzeba precyzyjnie wytrasować, a zbrojenie ułożyć z zachowaniem otuliny. Bez warstwy chudego betonu wszystko to się komplikuje. Można próbować obejść się sypaniem grubszej warstwy podsypki piaskowej z dokładnym zagęszczaniem, ale szczególnie gdy budowę robi standardowa ekipa, a nie zespół specjalistów od fundamentów – chudiak jest po prostu szybszym i pewniejszym rozwiązaniem.

Drugi argument za chudiakiem przy ławach: jeżeli na dnie wykopu pojawi się woda (z opadów albo z gruntu), chudiak ją „zamknie" i pozwoli normalnie pracować. Bez niego trzeba najpierw odpompować, potem czekać, aż grunt obeschnie, potem ułożyć zbrojenie nim spadnie kolejny deszcz. To opóźnienia przy każdym pogorszeniu pogody.

Wyjątek to sytuacja, gdy wykop pod ławy jest zrobiony w gruncie nośnym, suchym, równym i wykonawca natychmiast po wykopaniu układa zbrojenie i zalewa beton konstrukcyjny tego samego dnia. W takich okolicznościach chudiak można pominąć. Takie warunki zdarzają się rzadko i wymagają bardzo dobrej koordynacji. Dlatego praktyka jest taka, że pod ławy chudiak zwykle wchodzi.

Pod płytę fundamentową – w większości przypadków zbędny

Tu sytuacja wygląda zupełnie inaczej i tu właśnie najczęściej widzę nadmiarowe wydawanie pieniędzy. Pod nowoczesną płytę fundamentową – posadowioną na warstwowo zagęszczonym kruszywie, z folią budowlaną jako separatorem – chudiak najczęściej nie jest potrzebny.

Dlaczego? Wróćmy do tych czterech funkcji.

Wyrównanie podłoża przy płycie zapewnia ostatnia warstwa drobnego kruszywa lub piasku, wykonana po dokładnym zagęszczeniu warstwowym. Powierzchnia po zagęszczarce z czujnikiem zagęszczenia jest na tyle równa, że można na niej spokojnie ułożyć zbrojenie płyty. Nie ma nierówności rzędu kilkunastu centymetrów, jak w wykopie pod ławy.

Ochronę zbrojenia zapewnia gruba folia budowlana PE, którą rozkładamy na zagęszczonym kruszywie. Folia oddziela stal od gruntu, a dolne dystanse betonowe zapewniają wymaganą otulinę. To rozwiązanie standardowe na płytach fundamentowych w technologii niemieckiej i austriackiej, gdzie chudiaków pod płytami się praktycznie nie stosuje.

Stabilną powierzchnię roboczą daje samo prawidłowo zagęszczone kruszywo. Po przejściu zagęszczarki o odpowiedniej wadze – zwłaszcza takiej z czujnikiem zagęszczenia – kruszywo jest na tyle utwardzone, że ekipa zbrojarska pracuje na nim wygodnie, bez zapadania się.

Zatrzymanie mleczka cementowego realizuje folia. Beton wylany na folię nie traci mleczka, bo folia jest nieprzepuszczalna.

Innymi słowy – wszystkie cztery funkcje chudego betonu przy płycie fundamentowej można zrealizować inaczej, przy czym to „inaczej" jest tańsze, szybsze i równie dobre technicznie. Dlatego na większości moich budów płyt fundamentowych chudiaka pod nimi nie wykonujemy. Pieniądze, które zostają, idą sensowniej zainwestowane – choćby w dodatkową grubość styropianu pod posadzką albo w lepszą hydroizolację.

Kiedy mimo to warto rozważyć chudiak pod płytą? W kilku sytuacjach. Po pierwsze – gdy nie macie pewności co do jakości wymiany gruntu i zagęszczenia. Jeśli ekipa nie ma profesjonalnej zagęszczarki, jeśli nie macie kontroli nad warstwowym układaniem kruszywa, chudiak działa jak „bezpiecznik" wyrównujący niedoskonałości. Po drugie – w gruntach problematycznych, gdzie nawet po wymianie pojawia się ryzyko nierównomiernego osiadania. Po trzecie – gdy projektant wpisał chudiak do projektu konstrukcyjnego z konkretnego powodu (na przykład jako element rozkładający obciążenie). Wtedy decyzja jest podjęta przez konstruktora i nie jest to nic do dyskusji.

Klasa betonu i grubość warstwy

Jeśli decydujecie się na chudiak, używajcie betonu klasy C8/10 albo C12/15. Wyższa klasa to po prostu wyrzucanie pieniędzy – chudy beton nie ma trzymać żadnych obciążeń konstrukcyjnych, ma tylko spełniać te cztery funkcje, o których pisałem wyżej.

Grubość warstwy: standardowo 5 cm pod ławami i 8–10 cm tam, gdzie wykop jest bardziej nierówny i chudiak musi mocniej wyrównać podłoże. Większa grubość niż 10 cm rzadko ma uzasadnienie. Jeśli ktoś Wam proponuje chudiak grubości 15 cm – zapytajcie, dlaczego. Najczęściej powodem jest błąd w wykopie (za głęboko wybrane miejsce), który próbuje się naprawić chudiakiem zamiast podsypką piaskową. To droższe rozwiązanie tego samego problemu.

Po wylaniu chudego betonu trzeba dać mu czas na związanie zgodnie ze wskazaniami producenta mieszanki i kierownika budowy. W realiach polskiej budowy – szczególnie w chłodne miesiące – warto dodać margines bezpieczeństwa względem warunków laboratoryjnych podawanych w karcie mieszanki.

Alternatywy dla chudiaka

Wymienię trzy najczęstsze, w kolejności od najprostszych do najbardziej zaawansowanych.

Folia budowlana PE. Najprostszy i najczęściej stosowany separator pod płytami fundamentowymi. Dobór grubości folii i wielkości zakładu powinien wynikać z dokumentacji projektowej. Rozkładamy ją na zagęszczonym kruszywie, uważając, żeby się nie podziurawiła w trakcie układania zbrojenia. Folia spełnia funkcję bariery dla mleczka i częściowej ochrony przed wilgocią od dołu.

Geowłóknina. Stosowana rzadziej, głównie tam, gdzie pod płytą jest gruba warstwa kruszywa o ostrych krawędziach, które mogłyby przerwać samą folię. Geowłóknina chroni folię od mechanicznych uszkodzeń. Czasami stosowana w domach pasywnych, gdzie izolacja XPS schodzi pod płytę.

Podsypka piaskowa zagęszczona. Sama w sobie nie zastępuje chudiaka, ale w połączeniu z folią potrafi spełnić jego funkcje przy płytach fundamentowych. Wymaga jednak naprawdę porządnego, warstwowego zagęszczenia – nie wszystko naraz, tylko cienkimi warstwami z zagęszczarką, zgodnie z wytycznymi projektu i kierownika budowy.

Najczęstsze błędy przy wykonaniu chudego betonu

Pierwszy – chudiak za rzadki. Niektóre ekipy dolewają wody do mieszanki, żeby łatwiej się rozprowadzała. Efekt jest taki, że mleczko cementowe jest „rozcieńczone", chudy beton nigdy nie osiąga swojej i tak niskiej wytrzymałości, a powierzchnia po związaniu jest pylista. To beton-pseudo, który nie spełnia żadnej z czterech funkcji. Więcej o tym, jakie błędy na fundamentach najczęściej widać na placach budowy, piszę osobno.

Drugi – chudiak na nieprzygotowanym podłożu. Wylewanie chudego betonu na grunt rodzimy bez wcześniejszej wymiany albo bez zagęszczenia to klasyk. Chudiak nie zastąpi prawidłowo przygotowanego podłoża – on tylko porządkuje powierzchnię nad nim. Jeśli pod spodem jest słabo zagęszczony grunt, to po jakimś czasie dom zacznie pracować, niezależnie od grubości chudiaka.

Trzeci – pominięcie odpowiedniej szerokości chudiaka pod ławami. Chudiak powinien być szerszy niż sama ława – minimum 5 cm z każdej strony, żeby ekipa miała się gdzie postawić ze szalunkiem i żeby zbrojenie miało zachowaną otulinę boczną. Jeśli zrobicie chudiak dokładnie pod wymiar ławy, w trakcie układania zbrojenia ktoś nadepnie obok i będzie problem.

Czwarty – chudiak pielęgnowany niedbale. Tak, chudego betonu też trzeba pilnować w pierwszych dniach po wylaniu. W upały warto przykryć folią, żeby zapobiec zbyt szybkiemu wysychaniu. Zimą zabezpieczyć przed mrozem. To ten sam mechanizm co przy betonie konstrukcyjnym – zła pielęgnacja oznacza obniżenie parametrów.

Co warto zapamiętać

Chudiak nie jest dogmatem. Jest narzędziem, które rozwiązuje konkretne problemy: wyrównuje podłoże, chroni zbrojenie, daje stabilną powierzchnię roboczą i zatrzymuje mleczko cementowe. Pod ławami fundamentowymi te problemy zwykle istnieją i chudiak jest dobrym rozwiązaniem. Pod prawidłowo wykonaną płytą fundamentową na zagęszczonym kruszywie z folią – te problemy są już rozwiązane inaczej, więc chudiak zwykle nie jest potrzebny.

Decyzję o chudiaku podejmujcie zawsze świadomie, w porozumieniu z kierownikiem budowy i w oparciu o projekt konstrukcyjny. Nie kierujcie się jedynie tym, „jak robi sąsiad" albo „jak robi ekipa". Każda budowa jest inna – inne są warunki gruntowe, inne wymagania konstrukcyjne, inne tempo prac. To, co u jednego inwestora było konieczne, u drugiego może być zbędnym wydatkiem.

Ten artykuł opisuje praktyki, które stosuję na swoich budowach jako generalny wykonawca, oraz ogólne zasady wynikające z dokumentacji konstrukcyjnej. Konkretne warunki Waszej budowy – rodzaj gruntu, klasa betonu, projekt fundamentu, warunki pogodowe w czasie wykonania – mogą wymagać innego podejścia. Decyzję o tym, czy stosować chudiak i w jakiej formie, zawsze konsultujcie z kierownikiem budowy oraz konstruktorem, który projektował Wasz fundament. Oni mają pełen obraz projektu i odpowiadają za jego realizację zgodnie ze sztuką budowlaną.
