Jak działa rekuperacja – odzysk ciepła w nowym domu

Pierwsze pytanie, które słyszę od inwestorów planujących wentylację mechaniczną, brzmi prawie zawsze tak samo: „skoro otwieramy dom na świeże powietrze, to dlaczego ten system nie wyziębia nam wnętrza zimą?". Odpowiedź siedzi w jednym urządzeniu i jednym fizycznym zjawisku – w wymianie ciepła pomiędzy dwoma strumieniami powietrza, które nigdy się ze sobą nie mieszają. To właśnie jest rekuperacja: kontrolowana wymiana powietrza z odzyskiem energii, którą inaczej wyrzucilibyście na zewnątrz przez otwarte okno.

W tym artykule pokażę Wam, co dokładnie dzieje się w rekuperatorze – od wlotu powietrza z dworu, przez wymiennik, aż po nawiew do salonu. Wytłumaczę różnice między typami wymienników, omówię realną sprawność odzysku ciepła i pokażę, dlaczego ten system w ogóle ma sens w polskim klimacie. Jeśli szukacie szerszej perspektywy na planowanie wentylacji i klimatyzacji w domu jednorodzinnym, ten tekst stanowi ich techniczne uzupełnienie.

Po co w ogóle wentylacja mechaniczna w nowym domu

Dawniej dom „oddychał" sam – nieszczelnymi oknami, drewnianymi drzwiami, kominem od pieca. Powietrze wymieniało się w sposób niekontrolowany, razem z całym ciepłem, za które przed chwilą zapłaciliście – węglem albo gazem. Drogo, ale działało. Współczesne domy są zupełnie inne: szczelne okna z trzema szybami, dokładnie zatynkowane przejścia instalacji, pianowane ościeżnice, taśmy paroizolacyjne wokół stolarki. W tak zamkniętym budynku brak zorganizowanej wentylacji nie kończy się tylko dusznym powietrzem – kończy się wilgocią na ścianach, pleśnią w narożnikach łazienek i podwyższonym poziomem dwutlenku węgla, który odbija się na koncentracji i jakości snu.

Rekuperacja rozwiązuje ten dylemat. Wymiana powietrza zachodzi przez całą dobę, w sposób mierzony i sterowany, a Wy nie tracicie zimą energii, którą włożyliście w ogrzanie domu. Dlatego w nowych budynkach uważam ją za rozwiązanie bazowe, a nie luksusowy dodatek dla wybranych. To zresztą jeden z fundamentów, na których stoi cała koncepcja domu energooszczędnego – bez kontrolowanej wentylacji nie ma sensu doszczelniać budynku.

Zasada działania – serce systemu, czyli wymiennik

Cały system opiera się na bardzo prostej idei. Centrala rekuperacyjna ma dwa wentylatory i dwie instalacje kanałów. Jeden zestaw kanałów zbiera zużyte powietrze z pomieszczeń mokrych i obciążonych zapachami: kuchni, łazienek, garderoby, pralni. Drugi zestaw doprowadza świeże powietrze z dworu do pomieszczeń pobytowych: salonu, sypialni, gabinetu, pokoi dziecięcych.

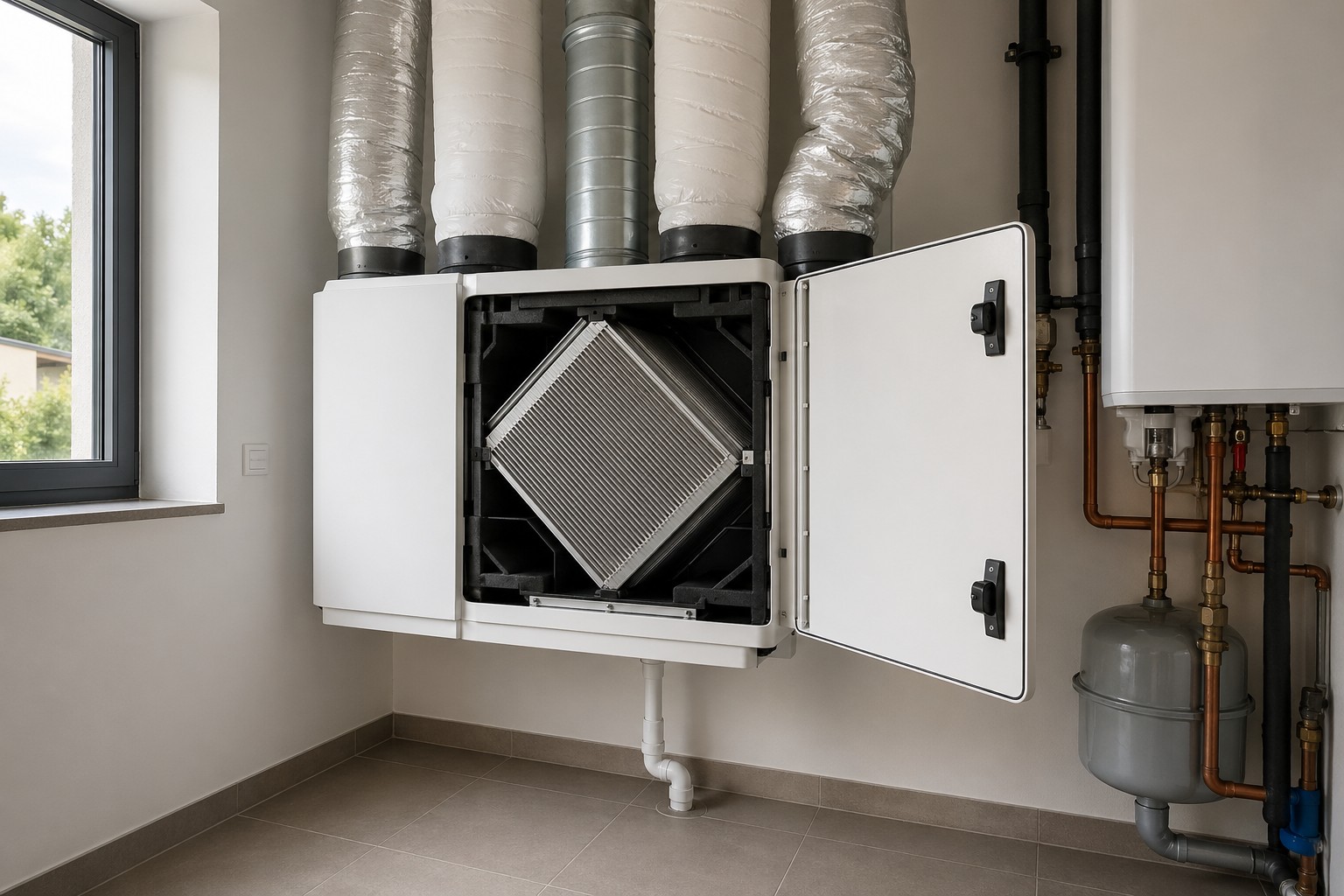

Punktem, w którym dochodzi do wymiany energii, jest wymiennik ciepła wewnątrz centrali. To kompaktowy element, w którym dwa strumienie powietrza – wywiewany ciepły i nawiewany zimny – przepływają tuż obok siebie, oddzielone cienkimi ściankami z aluminium albo specjalnego tworzywa. Powietrze ciepłe oddaje swoje ciepło ściankom wymiennika, a te z kolei oddają je przepływającemu obok powietrzu zimnemu. Strumienie nigdy się nie mieszają. To podstawowa zasada: do salonu trafia świeże powietrze z dworu, ale podgrzane prawie do temperatury wnętrza, a na zewnątrz wylatuje już wychłodzone powietrze, z którego odzyskaliśmy energię.

Praktyczny przykład. Jest minus 5°C na dworze, w domu 21°C. Bez odzysku ciepła wpuszczalibyście do salonu strumień zimnego powietrza i ogrzewali go całym swoim systemem grzewczym. Z rekuperacją powietrze nawiewane wpada do wymiennika, ogrzewa się od strumienia wywiewanego i do salonu trafia z temperaturą rzędu 17–18°C. Różnica, którą musi pokryć ogrzewanie, jest minimalna. Gdy źródłem ciepła jest pompa ciepła powietrze-woda, to ograniczenie strat na wentylacji bezpośrednio przekłada się na liczbę kilowatogodzin, które urządzenie musi oddać do podłogówki.

Trzy typy wymienników – krzyżowy, przeciwprądowy i entalpiczny

Wymienniki różnią się geometrią przepływu i tym, czy oprócz ciepła odzyskują również wilgoć. To rozróżnienie ma realne znaczenie dla codziennego komfortu w domu, dlatego warto je zrozumieć przed wyborem urządzenia.

Wymiennik krzyżowy to najprostsza konstrukcja. Strumienie krzyżują się pod kątem prostym i oddają sobie ciepło na krótkim odcinku. To rozwiązanie tańsze i wciąż obecne w prostszych centralach, ale jego sprawność jest najniższa z dostępnych – w realnych warunkach pracy zazwyczaj w przedziale 60–75%.

Wymiennik przeciwprądowy jest dziś standardem rynkowym w nowym budownictwie jednorodzinnym. Strumienie płyną równolegle, ale w przeciwnych kierunkach, dzięki czemu wymiana ciepła odbywa się na całej długości wymiennika. Sprawność deklarowana przez producentów dochodzi tu do 90–95%. Suchy wymiennik przeciwprądowy oddaje wyłącznie ciepło – wilgoć, która skondensuje się z powietrza wywiewanego, spływa do tacki i jest odprowadzana do kanalizacji rurką ze skroplinami, najczęściej z suchym syfonem.

Wymiennik entalpiczny to konstrukcja przeciwprądowa, w której ścianki wymiennika wykonane są ze specjalnej membrany przepuszczalnej dla pary wodnej. Oprócz ciepła odzyskuje również część wilgoci z powietrza wywiewanego. To ma znaczenie zimą, gdy w polskim klimacie powietrze zewnętrzne jest często bardzo suche, a w domu z silnie pracującą rekuperacją wilgotność potrafi spadać poniżej 30%. To już poziom, przy którym mocno odczuwa się przesuszenie błon śluzowych i dyskomfort. Wymiennik entalpiczny oddaje część tej wilgoci z powrotem do powietrza nawiewanego, dzięki czemu wnętrze pozostaje bliżej komfortowego zakresu 40–60%.

W mojej książce „Od marzenia do wprowadzenia" sugeruję, żeby przy niewielkiej różnicy ceny wybierać właśnie wymiennik entalpiczny. Dyskomfort związany z przesuszonym powietrzem zimą bywa niedoszacowany, a różnicę odczujecie naprawdę szybko – szczególnie jeśli ktoś w domu ma problemy z gardłem albo zatokami.

Sprawność odzysku ciepła – co naprawdę znaczą procenty z karty katalogowej

Producenci podają na ulotkach sprawność na poziomie 90–95%. Te liczby pochodzą z badań laboratoryjnych w warunkach idealnych: określony przepływ, określona różnica temperatur, dokładnie wyregulowana centrala, czyste filtry. W realnym domu sprawność jest niższa – nie dlatego, że urządzenie jest gorsze niż obiecywano, ale dlatego, że na sprawność wpływ ma kilkanaście czynników, których karta katalogowa nie pokazuje.

Po pierwsze – stopień zabrudzenia filtrów. Filtr zatkany pyłem zwiększa opory przepływu, wentylatory pracują na wyższych obrotach, a strumienie nie idą równo, przez co wymiennik nie oddaje pełnej ilości ciepła. Po drugie – bilans między nawiewem a wywiewem. Jeśli przepływy nie są zbalansowane, jeden strumień jest większy od drugiego i wymiana ciepła jest mniej efektywna. Po trzecie – długość i izolacja kanałów. Kanał nawiewny prowadzony przez nieogrzewane poddasze albo przez garaż traci część odzyskanej energii, zanim ta w ogóle dotrze do salonu. Dlatego dążę do tego, żeby centrala stała w pomieszczeniu ogrzewanym, a kanały biegły jak najkrótszą trasą i były izolowane na każdym przejściu przez przestrzeń nieogrzewaną.

Realnie, w dobrze wykonanej instalacji, możecie liczyć na sprawność rzędu 75–85%. To nadal bardzo dużo i absolutnie wystarczająco, żeby system działał sensownie ekonomicznie i komfortowo. Tylko nie rozliczajcie producenta z tego, że nie osiągnęliście 95% z folderu – te wartości to warunki laboratoryjne, nie polska budowa w styczniu.

Bypass – czyli co dzieje się latem

Zimą chcecie odzyskiwać ciepło. Latem – nie zawsze. Przykład: ciepły lipcowy wieczór, w domu 25°C, a w nocy temperatura na dworze spada do 17°C. Gdyby rekuperacja dalej pracowała w trybie odzysku, zimne powietrze nawiewane z dworu mijałoby ciepły strumień wywiewany i ogrzewałoby się od niego w wymienniku, niwecząc szansę na nocne wychłodzenie domu.

Dlatego każda porządna centrala ma bypass – obejście wymiennika. Gdy automatyka wykryje, że na zewnątrz jest chłodniej niż w środku, klapa bypassu otwiera się i powietrze nawiewane omija wymiennik. Latem rekuperator zachowuje się wtedy jak zwykła wentylacja mechaniczna i pomaga schłodzić wnętrze. Zwracajcie uwagę na to, czy bypass jest w pełni automatyczny i czy automatyka uwzględnia również wewnętrzną temperaturę – tańsze konstrukcje sterują bypassem tylko temperaturą zewnętrzną, co nie zawsze daje pożądany rezultat. Sam bypass nie zastąpi jednak prawdziwego chłodzenia w upały – decyzję, czy do rekuperacji dołożyć osobną klimatyzację w projekcie domu, podejmijcie świadomie, na etapie projektu.

Filtry – cichy bohater systemu

Filtry to element, o którym łatwo zapomnieć, a który decyduje o tym, czy rekuperacja działa zdrowo i sprawnie przez lata. Standardem są dwa stopnie filtracji: filtr zgrubny od strony powietrza nawiewanego, który zatrzymuje owady, większe cząstki pyłu i pyłki, oraz filtr drobniejszy, najczęściej w klasie F7 lub wyższej, który zatrzymuje znaczną część cząstek z zakresu PM2,5 i PM10. Część central oferuje również opcjonalne filtry z węglem aktywnym, eliminujące zapachy z powietrza zewnętrznego.

Filtry wymienia się co 3–6 miesięcy – dokładny harmonogram zależy od warunków zewnętrznych, pory roku i tego, czy mieszkacie blisko ruchliwej drogi albo terenów rolniczych z intensywnymi pracami polowymi. Sugeruję inwestorom, żeby od razu po uruchomieniu systemu zamówili komplet filtrów na cały rok i nie odkładali wymiany na potem. Praca rekuperatora z zatkanym filtrem to spadek sprawności, podwyższone zużycie prądu i ryzyko powstania zaduchu w samym urządzeniu, a w skrajnych przypadkach uszkodzenie wentylatorów pracujących cały czas na maksymalnych obrotach.

Czy rekuperacja się opłaca

To pytanie pada często, więc odpowiem wprost: rekuperacji nie polecam jako inwestycji finansowej, polecam ją jako inwestycję komfortową. Odzysk ciepła obniża rachunki za ogrzewanie, ale o ile, to silnie zależy od wielkości domu, intensywności użytkowania, źródła ciepła i ceny energii. W realiach polskiego budownictwa jednorodzinnego okres zwrotu z samej rekuperacji – liczony tylko po oszczędnościach grzewczych – wychodzi długi.

Co dostajecie w zamian? Świeże powietrze 24 godziny na dobę, bez otwierania okien. Brak grzybów i pleśni w łazienkach, bo wilgoć jest aktywnie wyciągana przez kanały wywiewne. Stabilną wilgotność i mniej kurzu w pomieszczeniach. Cichszy dom – bo nie musicie otwierać okien wychodzących na ulicę, żeby wpuścić świeże powietrze. To są realne, codzienne korzyści, dla których ten system się instaluje. Kalkulacja oszczędności na ogrzewaniu jest tu wtórna.

Co warto wiedzieć przed zakupem centrali

Przy wyborze konkretnej centrali zwracam uwagę przede wszystkim na trzy rzeczy. Pierwsza to głośność pracy. Rekuperator stoi zazwyczaj w pomieszczeniu technicznym, ale jego praca powinna być praktycznie niesłyszalna w częściach mieszkalnych. Sprawdzajcie deklarowany poziom hałasu w decybelach na różnych biegach, a najlepiej posłuchajcie pracy urządzenia osobiście u dystrybutora. To jeden z parametrów, których nie da się dobrze ocenić z folderu.

Druga rzecz to dobór wielkości. Zawsze sugeruję, żeby raczej minimalnie przewymiarować centralę niż dobrać ją „na styk". Lekko większy rekuperator będzie pracował na niższych obrotach, czyli ciszej, z mniejszym zużyciem prądu i mniejszym zużyciem łożysk wentylatorów. Centrala dobrana pod sam minimum zapotrzebowania będzie często pracować na maksymalnych obrotach, co przekłada się na hałas, większe zużycie energii i krótszą żywotność.

Trzecia rzecz to projekt wykonawczy. Rekuperacja nie jest instalacją, którą da się dobrze zrobić „na oko". Średnice kanałów, długości tras, rozkład anemostatów, balans przepływów – to wszystko wymaga obliczeń. Projekt powinien wykonać uprawniony projektant instalacji sanitarnych, a wykonawca musi się tego projektu trzymać. To jeden z elementów, na którym najczęściej widzę oszczędności prowadzące do rozczarowań – źle wykonana rekuperacja będzie głośna, niezbalansowana i nie odda obiecanej sprawności, a koszty doraźnej naprawy będą wielokrotnie wyższe niż dobry projekt na samym początku.

Podsumowanie

Rekuperacja to system, który w polskich warunkach klimatycznych ma głęboki sens. Działa na prostej zasadzie wymiany ciepła między dwoma strumieniami powietrza, które nigdy się nie mieszają. Dobre wymienniki przeciwprądowe i entalpiczne odzyskują w realnych warunkach 75–85% energii cieplnej, a latem bypass pozwala wykorzystać chłodne nocne powietrze do wychłodzenia domu. To system pracujący przez wiele lat – i właśnie dlatego warto poświęcić chwilę na zrozumienie, jak działa, zanim zdecydujecie o jego zakupie i zleceniu projektu.

Niniejszy artykuł opisuje ogólne zasady działania systemu rekuperacji w domach jednorodzinnych. Konkretne parametry instalacji – wielkość centrali, średnice kanałów, sprawność wymiennika i bilans przepływów – muszą zostać dobrane indywidualnie do Waszego domu przez uprawnionego projektanta instalacji sanitarnych. Realna sprawność i komfort pracy zależą od jakości projektu, prawidłowego wykonania oraz regularnej obsługi (wymiana filtrów, kontrola pracy wentylatorów, czyszczenie wymiennika).
