Izolacja stropu nad garażem – jak wykonać krok po kroku

Garaż wbudowany w bryłę domu, nad którym znajduje się sypialnia, salon albo jakikolwiek inny pokój ogrzewany – to konstrukcja, która wygląda niewinnie na rzucie projektu, ale w praktyce stanowi jedno z najtrudniejszych miejsc w całym budynku pod kątem ciepłochronności. Strop, który oddziela ogrzewane pomieszczenie od nieogrzewanego garażu, pracuje cały sezon grzewczy jako rozległa powierzchnia strat ciepła. Jeśli źle go zaizolujecie, nie dość, że zapłacicie za to na rachunkach przez następne kilkadziesiąt lat, to jeszcze możecie się obudzić któregoś ranka z chłodną podłogą w sypialni, a w skrajnym przypadku z grzybem albo wykwitami w narożnikach.

W tym artykule przeprowadzę Was przez to, jak ten strop powinien być wykonany od strony cieplnej i pożarowej, jakich materiałów używać, jakie grubości stosować i kiedy w harmonogramie budowy ten etap się wpina.

Dlaczego ten strop jest tak ważny

Zacznijmy od fizyki, bo bez tego nie zrozumiecie, dlaczego nie ma tu miejsca na oszczędności.

Garaż w domu jednorodzinnym jest pomieszczeniem nieogrzewanym. Nawet jeśli zimą w środku temperatura nie spadnie do −10°C, to przez większość sezonu grzewczego utrzyma się w przedziale od 0 do mniej więcej 10°C. Tymczasem nad tym garażem mieszkacie Wy – w temperaturze 21–22°C. Różnica temperatur na grubości jednego stropu, czyli najczęściej 20–40 cm konstrukcji, wynosi w środku zimy nawet 30°C.

Ciepło z Waszej sypialni stara się wyrównać tę różnicę i ucieka w dół. Jeżeli izolacja jest zbyt cienka, źle ułożona albo ma nieszczelności, dzieją się trzy rzeczy. Po pierwsze – tracicie energię, którą wyprodukowaliście pompą ciepła albo kotłem gazowym. Po drugie – podłoga w pomieszczeniu nad garażem jest fizycznie chłodniejsza od podłogi w pozostałych pokojach, co bardzo szybko zauważycie boso w lutym. Po trzecie, najgroźniejsze – w narożnikach, w okolicach styku stropu ze ścianami zewnętrznymi i przy listwach przypodłogowych, temperatura powierzchni może spaść poniżej tak zwanej temperatury punktu rosy. A wtedy para wodna, której w mieszkaniu produkujemy więcej, niż się wydaje, wykrapla się na zimnej powierzchni i zaczyna się historia z grzybem. To klasyczny mostek termiczny i jeden z najbardziej kłopotliwych w całym domu.

Co mówi prawo – WT2021 i wymagania na wartość Uc

Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w brzmieniu obowiązującym od 1 stycznia 2021 roku (potocznie WT2021), strop oddzielający pomieszczenie ogrzewane od pomieszczenia nieogrzewanego musi mieć współczynnik przenikania ciepła Uc maksymalnie 0,25 W/(m²·K).

To znaczy, że strop nad garażem traktujemy w obliczeniach tak samo jak strop pod nieogrzewanym poddaszem albo strop nad piwnicą nieogrzewaną. Wymóg jest jednoznaczny i nie ma tu przestrzeni na własną interpretację. Jeśli architekt adaptujący robił świadectwo charakterystyki energetycznej budynku, to ta wartość musiała być w nim ujęta i obliczona dla każdej przegrody.

Dodam tylko, że spełnienie minimum 0,25 W/(m²·K) to absolutnie próg dolny. Jeżeli budujecie dom na lata i zależy Wam na komforcie cieplnym, warto schodzić niżej – do 0,18, a nawet 0,15 W/(m²·K). Różnica w cenie izolacji jest niewielka w skali całego budynku, a różnica w odczuciu na podłodze – ogromna.

Z czego zaizolować – przegląd materiałów

Wybór materiału zależy od kilku rzeczy – od konstrukcji stropu (żelbetowy monolityczny, prefabrykowany typu Teriva, filigranowy, drewniany), od tego, czy izolujemy od dołu (czyli od strony garażu) czy od góry (od strony pomieszczenia nad garażem), oraz od wymagań pożarowych, o których za chwilę.

Wełna mineralna – materiał numer jeden w tej lokalizacji, z prostego powodu. Wełna mineralna, zarówno skalna, jak i szklana, jest klasyfikowana jako materiał niepalny w klasie A1 lub A2-s1,d0 zgodnie z normą PN-EN 13501-1. Ma to znaczenie, bo strop nad garażem musi spełniać określone wymagania pożarowe. Współczynnik przewodzenia ciepła λ wełny mieści się typowo w przedziale od 0,032 do 0,040 W/(m·K). Dla osiągnięcia Uc na poziomie 0,25 W/(m²·K) wymaga to grubości warstwy wełny rzędu 15–18 cm, w zależności od konkretnego produktu i pozostałych warstw stropu.

Styropian (EPS) – stosowany przede wszystkim w izolacji stropu od góry, czyli pod posadzką pomieszczenia ogrzewanego. EPS 100 lub EPS 150 ma λ około 0,031–0,038 W/(m·K). W tej lokalizacji, czyli pod wylewką podłogową, palność EPS-u nie jest aż tak problematyczna, bo materiał jest przykryty wylewką cementową albo anhydrytową, która stanowi naturalną osłonę ogniową od strony pomieszczenia mieszkalnego.

XPS (polistyren ekstrudowany) – lepszy parametr λ niż EPS (0,030–0,036), wyższa odporność na wilgoć i obciążenia, ale i znacznie droższy. W izolacji stropu nad garażem stosowany rzadko, raczej tam, gdzie potrzebujemy odporności na obciążenia mechaniczne lub kontakt z wilgocią.

Płyty PIR – najlepszy parametr λ z popularnych materiałów, około 0,022–0,025 W/(m·K). Dzięki temu cieńsza warstwa daje to samo Uc. PIR pojawia się w nowoczesnych projektach, gdzie ważna jest minimalna grubość izolacji – na przykład gdy nie chcemy obniżać użytkowej wysokości garażu zbyt mocno. Materiał palny, klasa E lub F według PN-EN 13501-1, więc wymaga osłony.

Piana poliuretanowa natryskowa – aplikowana mechanicznie, daje szczelną, jednolitą warstwę bez mostków termicznych na łączeniach, co jest dużą zaletą przy nieregularnych powierzchniach z wystającymi przewodami, belkami, instalacjami. Piana zamkniętokomórkowa ma λ około 0,022–0,028, otwartokomórkowa 0,036–0,040. Również wymaga osłony pożarowej i powinna być aplikowana przez uprawnionego wykonawcę.

Bezpieczeństwo pożarowe – tego nie pomijamy

Strop oddzielający garaż od części mieszkalnej domu jednorodzinnego ma określone wymagania w zakresie odporności ogniowej. W typowym budynku jednorodzinnym kategorii zagrożenia ludzi ZL IV strop ten musi spełniać klasę odporności ogniowej minimum REI 60 – czyli zachowywać nośność (R), szczelność (E) i izolacyjność ogniową (I) przez minimum 60 minut. Konkretną wartość zawsze sprawdzamy w projekcie i w opisie technicznym, bo zależy ona od klasy odporności pożarowej budynku ustalonej przez projektanta.

Co to oznacza w praktyce? Po pierwsze, sama konstrukcja stropu (żelbetowa monolityczna albo prefabrykowana, z odpowiednią otuliną zbrojenia) najczęściej spełnia REI 60 sama z siebie. Problem zaczyna się tam, gdzie pod stropem podwiesimy izolację z materiału palnego – styropianu, PIR-u, pianki PUR. Wtedy taka izolacja od strony garażu musi być osłonięta od ognia. Najczęstsze rozwiązanie to płyta gipsowo-kartonowa GKF (ognioodporna, czerwona) o grubości minimum 12,5 mm, mocowana do stelażu stalowego CD/UD albo bezpośrednio do stropu poprzez warstwę izolacji.

Wełna mineralna nie potrzebuje takiej osłony – jest z definicji niepalna. To jest zresztą kolejny argument za tym, żeby od strony garażu od dołu kłaść właśnie wełnę. Po prostu prościej, bezpieczniej, mniej warstw.

Drugą rzeczą, o której nie wolno zapominać, są przejścia instalacji – elektryczne, wodne, ewentualnie wentylacyjne, jeśli prowadzą z garażu w głąb budynku. Każde takie przejście musi być uszczelnione masą lub kołnierzem o odpowiedniej klasie ognioodporności. Inaczej cała klasa REI 60 stropu jest fikcją, bo ogień i dym przelecą sobie spokojnie wokół rury.

Wykonanie krok po kroku

Najczęstszy schemat, który stosuję na swoich budowach przy stropie żelbetowym monolitycznym albo prefabrykowanym (Teriva, filigran), wygląda następująco.

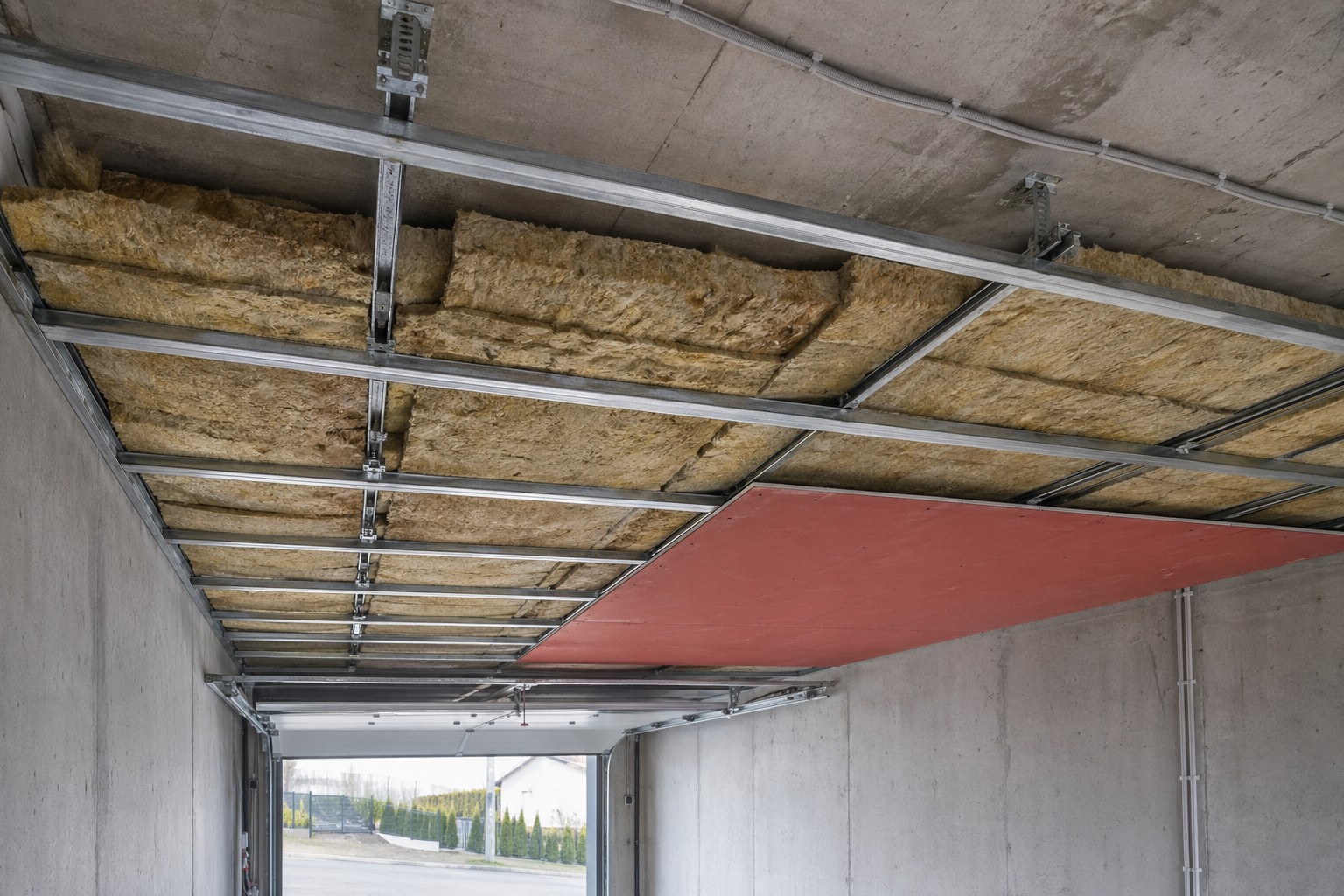

Od strony garażu, czyli od dołu, montuje się ruszt z profili stalowych CD i UD – dokładnie tak, jak przy zwykłym suficie podwieszanym. Pomiędzy profile wkłada się wełnę mineralną o grubości 15–20 cm, dobrze upchaną, bez prześwitów, bez luk w narożnikach. Jeśli grubość wełny jest większa niż wysokość profilu, część wełny układa się nad profilami (między stropem a profilami CD), a część pomiędzy profilami. Ciągłość warstwy izolacyjnej musi być tu zachowana – każda szczelina to mostek termiczny i potencjalne miejsce wykraplania pary wodnej.

Następnie do profili przykręca się płytę gipsowo-kartonową – w tej lokalizacji wybieramy GKF (ogniochronną), nawet jeśli sama wełna jest niepalna. Powód jest praktyczny: garaż to pomieszczenie, w którym przechowujemy samochód, czasem kanistry, narzędzia, ewentualnie ładujemy auto elektryczne. Ryzyko pożaru jest tu wyższe niż w typowym pomieszczeniu mieszkalnym, więc dodatkowa warstwa ognioodporna w postaci GKF na suficie ma sens.

Pytanie o paroizolację przy tej konfiguracji pojawia się często. Odpowiadam: przy stropie żelbetowym sam beton działa jak skuteczny opornik dyfuzyjny, więc dodatkowa folia paroizolacyjna pomiędzy stropem a wełną od dołu zazwyczaj nie jest wymagana. Inaczej jest przy stropach drewnianych – tam paroizolacja od strony ciepłej (od góry, pod posadzką) jest standardem.

Drugi wariant, który polecam zwłaszcza w nowoczesnych projektach, to izolacja dwustronna – część od dołu (jak wyżej), a część od góry, pod wylewką pomieszczenia mieszkalnego. Standardowo i tak pod wylewką w pomieszczeniach na kondygnacji nadziemnej kładzie się 5–8 cm styropianu jako izolację akustyczną. Nad garażem warto tę warstwę zwiększyć do 10–12 cm – kosztem podniesienia poziomu zero o kilka centymetrów albo kosztem cieńszej warstwy poniżej. To rozwiązanie daje lepszy efekt cieplny i komfort akustyczny – w sypialni nad garażem nie słyszycie odgłosu zamykanej bramy ani uruchamianego silnika.

Trzecia opcja – piana poliuretanowa natryskowa od dołu, plus osłona z płyty GKF. Zaleta: szczelność na łączeniach, idealne dopasowanie do nierówności i przejść instalacji. Wada: wymaga uprawnionego wykonawcy z odpowiednim sprzętem, jest droższa, a w razie potrzeby demontażu (na przykład przy modernizacji instalacji) jest praktycznie nierozbieralna.

Najczęstsze błędy, które obserwuję

Pierwszy i najpowszechniejszy – zbyt cienka warstwa. Często widzę 10 cm wełny tam, gdzie powinno być minimum 15. Ekipa wykonawcza tłumaczy to oszczędnością albo brakiem miejsca, ale nie ma tu kompromisu – jeśli WT2021 mówi 0,25 W/(m²·K), to 10 cm wełny tej wartości nie da i nie ma o czym dyskutować.

Drugi – nieciągła warstwa izolacji w narożnikach i przy ścianach zewnętrznych. To strefa, w której strop styka się ze ścianą zewnętrzną. Jeśli izolacja stropu nie schodzi do samej krawędzi i nie łączy się z izolacją ściany zewnętrznej (czyli z elewacyjnym styropianem albo wełną w systemie ETICS), powstaje klasyczny mostek termiczny w narożniku. To dokładnie miejsce, gdzie po dwóch zimach pojawi się ciemna plama na suficie w sypialni nad garażem. Tutaj duże znaczenie ma także prawidłowa izolacja cokołu i ciągłość warstw od fundamentu w górę.

Trzeci – pominięcie izolacji nad bramą garażową. Nadproże nad bramą garażową to często wąski element, na który mało kto zwraca uwagę. Jeśli izolacja stropu zatrzymuje się na ścianie, a nadproże nie jest dodatkowo zaizolowane od dołu albo od góry, to wewnętrzna powierzchnia tego nadproża zimą jest bardzo zimna. Konsekwencja – znowu kondensacja, znowu grzyb.

Czwarty – montaż izolacji palnej bez ochrony pożarowej, gdy projekt tego wymaga. Sam materiał izolacyjny jest palny, a od strony garażu brakuje płyty GKF. To problem, który wyjdzie najpóźniej przy odbiorze przez kierownika budowy, ale wcześniej naraża domowników na realne ryzyko pożarowe.

Piąty – brak uszczelnień pożarowych przejść instalacji. Każda rurka, każdy peszel idący ze stropu nad garażem do pomieszczenia mieszkalnego musi być uszczelniony masą o klasie ognioodporności adekwatnej do klasy stropu.

Szósty – izolacja stropu wykonana przed wykonaniem instalacji, które miały biec w jego przestrzeni. To dotyczy szczególnie sytuacji, gdy w przestrzeni między stropem a sufitem podwieszanym garażu prowadzimy elektrykę albo kabel do otwierania bramy. Izolację robimy po zakończeniu wszystkich instalacji, które mają tam przebiegać, nie wcześniej.

Kiedy ten etap wpada w harmonogram budowy

Izolacja stropu nad garażem od dołu, od strony garażu, to typowo prace, które wpinamy w etap wykończeniowy – razem albo zaraz po dociepleniu poddasza wełną mineralną i sufitach podwieszanych w pomieszczeniach mieszkalnych. Te trzy operacje wykonują często ci sami fachowcy – ekipa od suchej zabudowy. Logiczne, bo technologia jest praktycznie identyczna: ruszt CD/UD, wełna, płyta gipsowo-kartonowa.

Co do kolejności – izolacja stropu nad garażem powinna być wykonana po zakończeniu wszystkich instalacji w garażu (elektryka, wentylacja, sterowanie bramą, ewentualne instalacje wody jeśli planujecie kran w garażu) i przed tynkowaniem ścian wewnętrznych w garażu, jeśli garaż w ogóle ma być tynkowany cementowo-wapiennie, co polecam w pomieszczeniach narażonych na wilgoć i uszkodzenia mechaniczne. Po stronie pomieszczenia mieszkalnego nad garażem, jeśli kładziemy dodatkową warstwę styropianu pod wylewkę, to robimy to standardowo na etapie wylewek podłogowych – razem z resztą izolacji akustycznej i termicznej posadzek.

Nie ma sensu zostawiać tego etapu na koniec budowy. Im wcześniej strop nad garażem ma już swoją izolację i osłonę pożarową, tym wcześniej budynek zaczyna się normalnie zachowywać cieplnie, co ma znaczenie zwłaszcza zimą, gdy chcemy uruchomić ogrzewanie i suszyć tynki czy wylewki w pomieszczeniu nad garażem.

Podsumowanie

Strop oddzielający garaż od części mieszkalnej to miejsce, gdzie nie ma marginesu na bylejakość. Wymóg WT2021 to Uc nie więcej niż 0,25 W/(m²·K) – w praktyce 15–20 cm wełny mineralnej, dobrze ułożonej, ze szczelną warstwą bez przerw na narożnikach. Do tego klasa odporności ogniowej stropu zgodna z projektem (zazwyczaj REI 60), uszczelnienia pożarowe przejść instalacji i, jeśli stosujecie izolację z materiału palnego, osłona z płyty GKF od strony garażu.

Jeśli zrobicie ten etap solidnie, zapomnicie o nim na całe życie domu. Jeśli zrobicie go po łebkach, przypomni się Wam pierwszej zimy chłodną podłogą w sypialni, a drugiej – wykwitami w narożnikach.

Zastrzeżenie

Pisałem ten artykuł na podstawie tego, jak izolacje stropów nad garażem wykonuję na swoich budowach. To, jaka konkretnie klasa odporności ogniowej Was obowiązuje, jakiej grubości wełna i którą metodę wybrać u siebie, wynika z projektu technicznego Waszego budynku oraz z obliczeń charakterystyki energetycznej. Decyzję o doborze materiałów i sposobie wykonania, zwłaszcza w zakresie wymagań pożarowych i bezpieczeństwa konstrukcji, powinien potwierdzić projektant oraz kierownik budowy z uprawnieniami. Jeśli macie wątpliwości – dopytajcie zanim zaczniecie zabudowywać sufit, bo demontaż później jest droższy niż dobre zrobienie tego za pierwszym razem.
