Wojciech Tracichleb · Blog · 10 min czytania

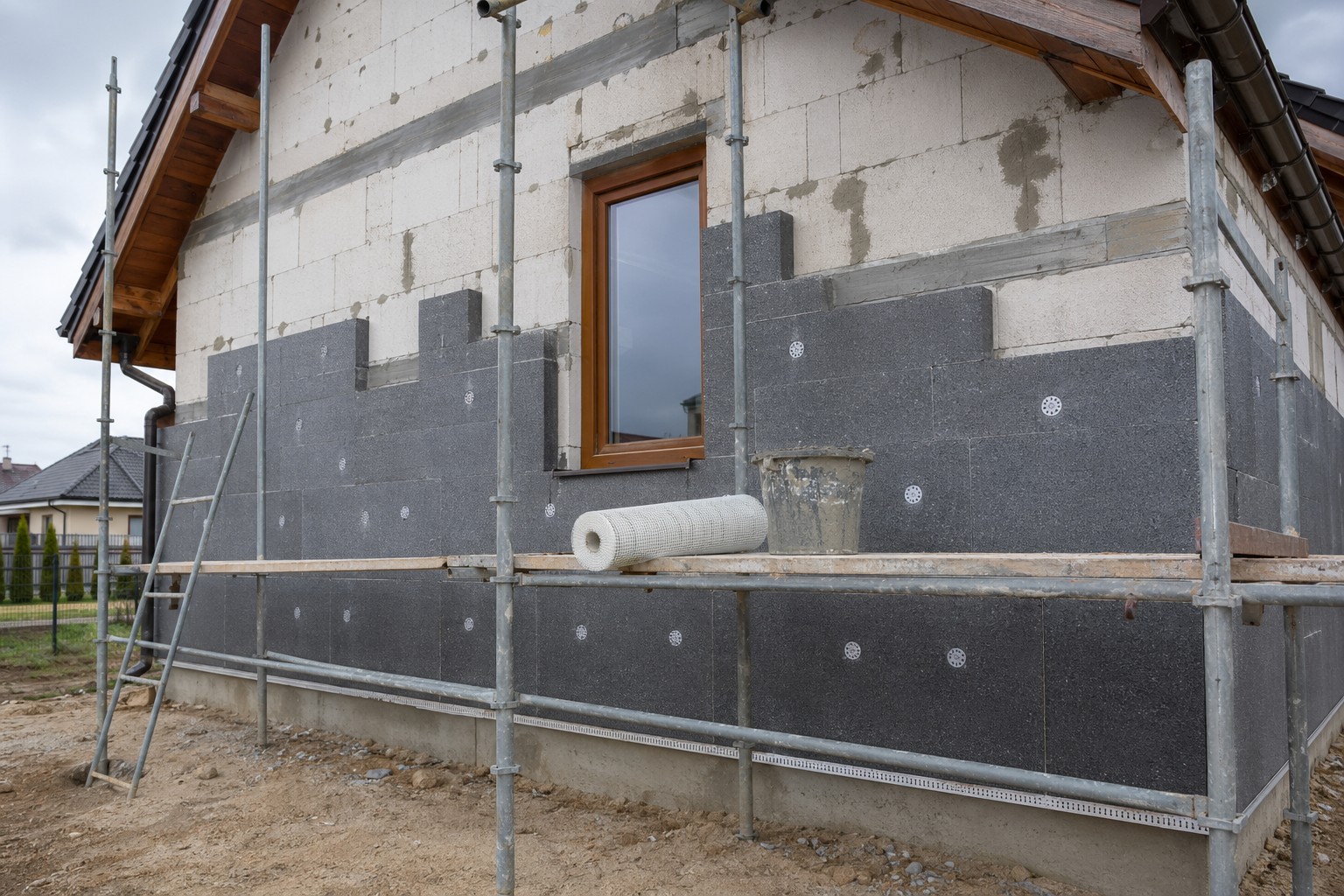

System ETICS – jak działa docieplenie domu krok po kroku
ETICS wygląda jak siedem prostych warstw na ścianie, a w rzeczywistości to precyzyjny system, w którym każdy element pracuje w określonej kolejności i tylko w określonym towarzystwie.
Skrót ETICS pochodzi od angielskiego External Thermal Insulation Composite System, czyli zewnętrzny zespolony system ociepleń. W polskich aprobatach technicznych i kartach producentów spotkacie też równoległą nazwę: BSO, czyli bezspoinowy system ociepleń. To dokładnie to samo. Każdy nowy dom jednorodzinny, który dziś budujemy zgodnie z warunkami technicznymi WT2021, ma elewację wykonaną właśnie w tej technologii – a przepisy WT2021 wymagają współczynnika przenikania ciepła Uw dla ścian zewnętrznych nie wyższego niż 0,20 W/(m²·K). Bez porządnego docieplenia nie da się tego osiągnąć z żadną sensowną grubością muru.
Patrząc na moje budowy, widzę jednak, że większość inwestorów myśli o ociepleniu jak o pojedynczej warstwie styropianu albo wełny przyklejonej do ściany. To bardzo duże uproszczenie. ETICS to siedem warstw, które razem tworzą jeden organizm – i ten organizm albo działa, albo nie działa. Półśrodków tu nie ma. W tym artykule chcę Wam pokazać, z czego dokładnie składa się ten system, jak działa fizycznie i dlaczego mieszanie warstw od różnych producentów to ryzyko, na które nie warto się decydować.
Z czego składa się system ETICS – siedem warstw od muru do koloru
Patrząc od ściany na zewnątrz, w pełnym systemie ETICS znajdziecie kolejno: zaprawę klejącą do mocowania izolacji, warstwę termoizolacyjną (najczęściej styropian EPS lub wełna mineralna), łączniki mechaniczne (potocznie kołki), warstwę zbrojącą złożoną z masy klejącej i siatki z włókna szklanego, preparat gruntujący oraz wyprawę tynkarską jako wykończenie. Do tego dochodzą profile pomocnicze – listwa startowa, narożniki, profile okapowe, profile dylatacyjne. Każdy z tych elementów ma swoje konkretne zadanie i jest dobierany do siebie nawzajem przez producenta systemu w ramach jednej, certyfikowanej Europejskiej Oceny Technicznej (ETA).
Najczęstsza norma odniesienia to ETAG 004, na podstawie której wystawiane są krajowe i europejskie aprobaty techniczne. To właśnie ten dokument decyduje, że dany styropian może pracować z daną zaprawą klejącą i daną siatką. Zmiana jednego elementu na produkt innego producenta formalnie unieważnia gwarancję systemową – a w praktyce może oznaczać problem z reklamacją, gdyby coś poszło nie tak po latach.
Zaprawa klejąca – pierwsza warstwa, która decyduje o przyczepności
Zaprawa klejąca pełni dwie funkcje. Po pierwsze trzyma izolację na ścianie. Po drugie wyrównuje drobne nierówności podłoża – bo ściana konstrukcyjna (mur z pustaków ceramicznych, beton komórkowy lub silikaty) nigdy nie jest idealnie równa. ETICS aplikuje się standardowo bezpośrednio na ścianę nośną; tynkowanie elewacji pod ociepleniem jest stosowane wyjątkowo, np. przy termomodernizacji starszych budynków.
Sposób nakładania kleju ma znaczenie krytyczne. Producenci dopuszczają dwie metody: obwodowo-punktową (pasek wzdłuż krawędzi płyty plus trzy do sześciu placków na środku) lub całopowierzchniową (klej rozprowadzany pacą zębatą po całej tylnej stronie płyty). Metoda całopowierzchniowa jest znacznie lepsza – eliminuje pustki powietrzne za izolacją, dzięki czemu nie tworzą się komory, w których mogłaby się skraplać para wodna, ani mostki cieplne biegnące wzdłuż brzegów płyt. Wymaga jednak idealnie równego podłoża, dlatego najczęściej stosuje się ją dopiero przy wełnie albo na nowych, dobrze wykonanych ścianach. Bez względu na metodę – kluczowa zasada brzmi: klej musi przylegać do co najmniej 40 procent powierzchni płyty. Mniej oznacza ryzyko, że po latach fragment elewacji zacznie odstawać.
Izolacja termiczna – serce systemu
To warstwa, która faktycznie ogranicza ucieczkę ciepła z domu. W praktyce na ścianach zewnętrznych domów jednorodzinnych mamy dziś dwa standardy: styropian elewacyjny EPS albo wełnę mineralną w odmianie fasadowej – wybór zależy od budżetu, wymagań pożarowych i akustycznych konkretnego budynku.
Styropian grafitowy o lambdzie 0,031–0,032 W/(m·K) jest tańszy, lżejszy w montażu i dziś dominuje na rynku jednorodzinnym. Aby spełnić wymóg WT2021, na typowej ścianie z pustaka ceramicznego potrzebujemy około 18–20 cm tej grubości. Wełna mineralna fasadowa – z lambdą zwykle 0,034–0,036 – wymaga grubości większej o kilka centymetrów dla tego samego efektu, jest droższa i znacznie trudniejsza w montażu, ale ma dwie istotne przewagi: jest niepalna (klasa A1) i ma znacznie lepszą paroprzepuszczalność. Dla wąskiej grupy budynków o specyficznym mikroklimacie albo szczególnie wrażliwych na ogień to argumenty, które przeważają.
Niezależnie od wyboru, zasady układania izolacji są takie same. Płyty układamy „na mijankę", dokładnie jak murowanie ścian – nigdy nie powinny się tworzyć krzyżujące się spoiny w jednym punkcie. Spoiny między płytami nie mogą się krzyżować z narożnikami otworów okiennych i drzwiowych, bo właśnie tam koncentrują się największe naprężenia i pęka tynk. Pierwszy rząd opieramy na listwie startowej, którą wcześniej wypoziomowaliśmy zgodnie z poziomem zero całego budynku.
Łączniki mechaniczne – wsparcie dla kleju
Sam klej nie wystarczy. ETICS wymaga dodatkowego mocowania mechanicznego – łączników z trzpieniem stalowym lub tworzywowym, potocznie nazywanych kołkami. Ich zadaniem jest przejęcie obciążeń od ssania wiatru, które potrafią być spore, szczególnie na narożnikach budynku i w wyższych partiach domu piętrowego.
Liczbę łączników na metr kwadratowy określa projekt i karta techniczna systemu, ale w praktyce dla typowego domu jednorodzinnego w strefie środkowej elewacji jest to 4–6 sztuk na metr kwadratowy, a w strefie krawędziowej (pasy o szerokości około 1–1,5 m wzdłuż naroży) nawet 8–10 sztuk. To nie jest miejsce na oszczędności – pojedynczy łącznik kosztuje kilka groszy, a brak odpowiedniego mocowania w strefie krawędziowej to scenariusz, w którym po pierwszej dużej burzy wiatr zaczyna obrywać fragmenty elewacji. Szerzej o tym, kiedy kołkowanie styropianu jest naprawdę potrzebne, piszę w osobnym artykule.
Kołki montujemy dopiero po związaniu kleju, co przy standardowych warunkach (temperatura kilka–kilkanaście stopni powyżej zera, wilgotność powietrza poniżej 80 procent) oznacza najczęściej kilka dni. Przy zimnej pogodzie czas wydłuża się znacznie. Karta techniczna producenta podaje warunki laboratoryjne – w realiach polskiej budowy, szczególnie wczesną wiosną albo późną jesienią, dochodzi nawet do tygodnia oczekiwania, zanim klej osiągnie wytrzymałość pozwalającą na wkręcanie kołków bez ryzyka oderwania płyty od ściany.

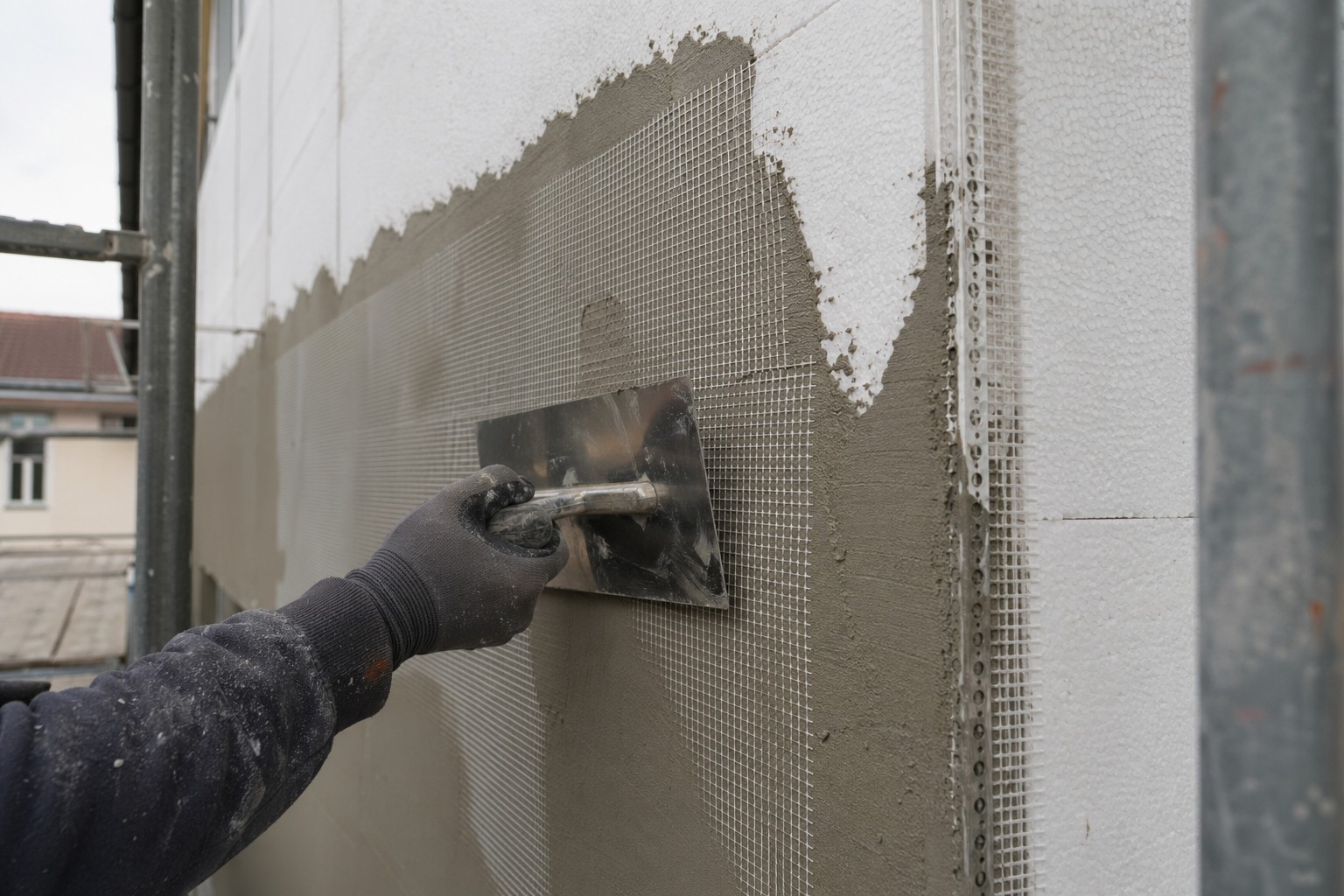

Warstwa zbrojąca – siatka topiona w masie
Po zamocowaniu izolacji nakładamy warstwę zbrojącą – masę klejącą, w której topi się siatkę z włókna szklanego o gramaturze co najmniej 145 g/m² (dla typowego domu jednorodzinnego). Łączna grubość tej warstwy to 3–5 mm, a siatka powinna leżeć mniej więcej w jej dwóch trzecich od strony zewnętrznej, nigdy bezpośrednio na izolacji.
To miejsce, w którym nawet doświadczeni wykonawcy potrafią popełnić błąd. Jeśli siatka leży za płytko (przy samej izolacji), nie pełni swojej funkcji – nie rozprasza naprężeń od pracy izolacji wywołanej rozszerzalnością cieplną. Efekt: po jakimś czasie na elewacji pojawiają się pęknięcia, najczęściej diagonalnie od narożników okien. Każdy narożnik okienny i drzwiowy wymaga dodatkowej, drugiej warstwy siatki w formie diagonalnego paska około 35×25 cm naklejanego pod kątem 45 stopni. To kilka groszy materiału, a oszczędza realnych problemów.
Pasy siatki łączymy z zakładem co najmniej 10 cm. Na wszystkich narożnikach pionowych stosujemy specjalne profile narożnikowe z wtopioną siatką, na ościeżach okiennych i drzwiowych – profile okapowe i ościeżnicowe.
Preparat gruntujący i wyprawa tynkarska – dwie ostatnie warstwy
Po wyschnięciu warstwy zbrojącej (znowu: karta techniczna producenta mówi o około trzech dniach przy 20°C; w realnych warunkach polskiej budowy to często więcej, a późną jesienią dłużej) nakładamy preparat gruntujący. Jego zadaniem jest wyrównanie nasiąkliwości podłoża i poprawa przyczepności tynku. To nie jest faza, którą można pominąć – mimo że wygląda kosmetycznie, ma realny wpływ na trwałość tynku w kolejnych latach.
Wyprawa tynkarska to ostatnia warstwa systemu. Macie do wyboru cztery podstawowe typy: akrylowy, mineralny, silikatowy i silikonowy. Najlepszym wyborem dla typowego domu jednorodzinnego jest tynk silikonowy. Łączy zalety pozostałych: jest paroprzepuszczalny, hydrofobowy (woda po nim spływa, nie wnika), elastyczny i ma właściwości samoczyszczące. Tynk akrylowy jest najtańszy, ale ma znacznie niższą paroprzepuszczalność – odradzam, szczególnie nad warstwą wełny mineralnej, gdzie ogranicza odprowadzanie pary wodnej i prowadzi do problemów z wilgocią. Mineralny i silikatowy to opcje pośrednie, dobre w określonych zastosowaniach.
Dlaczego ETICS to system, a nie składanka
Każdy producent oferuje swój ETICS jako kompletny pakiet, w którym wszystkie elementy są ze sobą przebadane. Klej do izolacji testowano z konkretną odmianą styropianu. Masa zbrojąca pasuje do konkretnej siatki. Tynk silikonowy nakłada się na konkretny preparat gruntujący. Cały zestaw ma jedną Europejską Ocenę Techniczną.
Mieszanie elementów od różnych producentów – „wezmę klej tańszy od firmy A, a tynk droższy od firmy B" – formalnie unieważnia tę certyfikację. To też ryzyko techniczne: różnice w paroprzepuszczalności, elastyczności, czasach wiązania mogą prowadzić do złego współpracowania warstw. Skutek widoczny po latach – pęknięcia, odspojenia, plamy. Naprawa elewacji ex post to znaczący wydatek, wielokrotnie przewyższający kwoty, które ktoś próbował zaoszczędzić, mieszając systemy.
ETICS w harmonogramie budowy – co przed, co po
Docieplenie elewacji to etap, który pojawia się stosunkowo późno w budowie. Najlepsza kolejność wygląda tak: stan surowy zamknięty (dach + okna) → wstępne osuszenie konstrukcji → tynki wewnętrzne → instalacje i wylewki → dopiero wtedy ETICS.
Dlaczego tak późno? Bo ETICS wymaga, żeby ściana nośna była już ustabilizowana wilgotnościowo. Świeży mur zaraz po stanie surowym potrafi zawierać znaczne ilości wilgoci budowlanej. Klejenie izolacji na taki mur to prosta droga do tego, że woda nie ma jak wyjść – zostaje zamknięta między ścianą a styropianem. Karty techniczne producentów mówią o wilgotności podłoża poniżej 4–6 procent w zależności od materiału. Dlatego między zakończeniem mokrych prac wewnątrz a rozpoczęciem ETICS musi być rozsądny odstęp, dostosowany do pory roku i intensywności wentylacji.
Z drugiej strony: docieplenie musi być skończone, zanim zaczniemy końcowe prace zewnętrzne wokół domu – utwardzenia, opaski wokół fundamentów, podbitkę dachową w miejscach, gdzie wymaga ona obróbki przy elewacji. Cokół budynku jest osobnym tematem – tu standardowy styropian elewacyjny zastępujemy XPS-em (polistyrenem ekstrudowanym) lub specjalnym styropianem cokołowym o znacznie lepszej odporności na wilgoć. Strefa cokołowa to najbardziej narażone miejsce – tam o elewację rozbryzguje się woda, śnieg, błoto.
Warunki pogodowe – temperatura, wilgotność, słońce
Producenci określają warunki, w których można pracować z ETICS: temperatura powietrza i podłoża między +5°C a +25°C, brak intensywnego słońca, brak deszczu, wilgotność powietrza najczęściej poniżej 80 procent. To nie są zalecenia kosmetyczne – chemia wiązania klejów cementowych po prostu nie zadziała poniżej 5 stopni, a powyżej 25 stopni przy słońcu masa zbrojąca zaczyna „uciekać", czyli wysycha za szybko, zanim zdąży się prawidłowo związać.
W realiach polskiej budowy oznacza to, że sezon na ETICS to praktycznie kwiecień–październik, z naturalnymi przerwami w czasie upałów i intensywnych deszczy. Próby pracy poza tymi ramami – „bo majster ma czas teraz w marcu" – kończą się pęknięciami i koniecznością poprawek. Nie warto.
Co decyduje o trwałości docieplenia na lata
System ETICS prawidłowo zaprojektowany, wykonany w certyfikowanej technologii i z certyfikowanego pakietu materiałów, powinien spokojnie służyć przez dekady bez większej ingerencji. Kosmetyka tynku – odświeżenie koloru, ewentualne czyszczenie z porostów – owszem, co kilkanaście lat. Ale sama konstrukcja docieplenia: klej, izolacja, kołki, siatka – ma działać dekadę po dekadzie.
Najczęstsze powody przedwczesnych awarii ETICS to: zbyt mało kołków w strefie krawędziowej (oderwanie fragmentu elewacji przy silnym wietrze), brak diagonalnego wzmocnienia siatki przy narożnikach okien (pęknięcia po krótkim czasie), klejenie izolacji metodą tylko plackową bez obwodowego paska kleju (komory powietrzne, mostki cieplne), mieszanie systemów różnych producentów (problemy z przyczepnością warstw), praca w nieodpowiednich warunkach pogodowych (źle związane warstwy). Każdy z tych błędów to oszczędność rzędu kilkudziesięciu groszy na metrze kwadratowym, a koszt naprawy potrafi być wielokrotnie wyższy.
Podsumowanie
ETICS wygląda prosto: kilka warstw na ścianie, trochę kleju, siatka, tynk. W rzeczywistości to precyzyjny system, w którym każda warstwa pracuje w określonej kolejności i tylko w określonym towarzystwie. Wybierając ten sposób docieplenia – a w nowym budownictwie jednorodzinnym praktycznie nie ma alternatywy spełniającej wymogi WT2021 – kupujecie nie tyle materiały, co kompletne rozwiązanie certyfikowane jako jedna całość. Trzymając się reguł producenta, dobierając rzetelnego wykonawcę i pilnując, żeby prace były prowadzone w odpowiednich warunkach pogodowych, otrzymujecie elewację, która będzie chroniła Wasz dom przez długie lata. Skróty na tym etapie się nie opłacają – koszt poprawek po latach jest wielokrotnie wyższy niż oszczędność na materiałach czy robociźnie.
Artykuł opisuje praktyki, które stosuję na swoich budowach jako generalny wykonawca. Konkretne warunki Waszej budowy – rodzaj ściany nośnej, klasa izolacji, strefa wiatrowa, projekt elewacji – mogą wymagać dostosowania przedstawionych zaleceń. System ETICS musi być dobrany i zaprojektowany zgodnie z aprobatą techniczną konkretnego producenta oraz pod nadzorem kierownika budowy z odpowiednimi uprawnieniami. W przypadku wątpliwości skonsultujcie się z projektantem lub wykonawcą posiadającym doświadczenie w danej technologii.
