Kołkowanie styropianu na elewacji – kiedy potrzebne

Wracam do tego pytania na budowach co roku, najczęściej pod koniec lata, gdy zaczynamy elewacje. Inwestor patrzy, jak ekipa rozwiesza siatkę z kołkami, liczy koszty w głowie i pyta wprost: „Wojtku, naprawdę musimy kołkować? Klej trzyma, styropian nie spadnie, robi się tylko dodatkowy koszt i tysiąc dziurek w elewacji". Odpowiedź nigdy nie jest jednoznaczna i nie sprowadza się do „tak" albo „nie". Kołkowanie styropianu to element systemu ETICS (Bezspoinowy System Ociepleń, dawniej zwany BSO), który ma konkretne zadanie: zabezpieczyć ocieplenie przed siłami ssącymi wiatru. Klej trzyma styropian na ścianie w warunkach normalnych. Kołek przejmuje obciążenia, których klej sam nie udźwignie – a w pewnych konfiguracjach budynku i podłoża po prostu musi tam być, niezależnie od tego, jak dobrze klejarze rozprowadzili masę klejową.

W tym artykule pokażę Wam, kiedy kołkowanie jest obowiązkowe, kiedy można je teoretycznie pominąć, ile kołków przypada na metr kwadratowy, jakie strefy krawędziowe musicie uwzględnić i dlaczego długość kołka to nie kwestia „bierzemy najtańsze, jakie były w hurtowni". Bo to akurat jest detal, który potrafi zdecydować o tym, czy elewacja będzie służyć trzydzieści lat, czy odpadnie podczas pierwszego porządnego sztormu jesiennego.

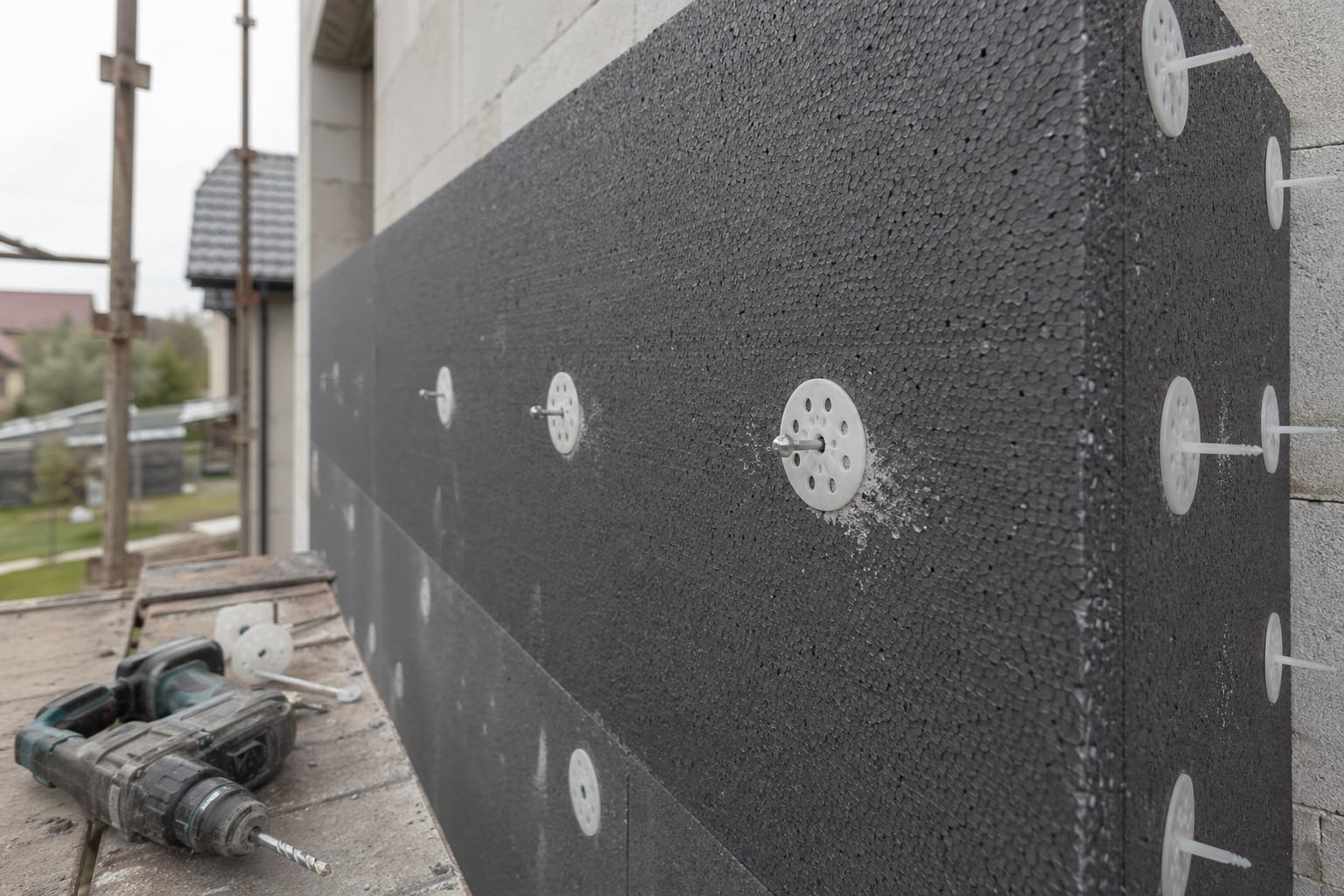

Klej i kołek – nie alternatywa, tylko dwa narzędzia tej samej roboty

Zacznijmy od fundamentu, bo na budowach często słyszę pomieszanie pojęć. W systemie ETICS styropian jest mocowany do ściany dwustopniowo. Pierwszy etap to klejenie – zaprawą klejową lub klejem poliuretanowym, w technologii obwodowo plus trzy placki albo (lepiej) całopowierzchniowo grzebieniem. Drugi etap to kołkowanie mechaniczne – tak zwanymi łącznikami do izolacji termicznej, czyli plastikowymi kołkami z trzpieniem rozporowym.

Klej i kołek pełnią różne funkcje. Klej zapewnia ciągłość przylegania płyty do podłoża i przenosi w warunkach normalnych większość obciążeń. Kołek przejmuje obciążenia ssące – te, które pojawiają się przy silnym wietrze, gdy strumień powietrza opływający budynek wytwarza po stronie zawietrznej i przy krawędziach podciśnienie próbujące oderwać warstwę ocieplenia od ściany. To są siły, których nikt nie widzi gołym okiem, ale które fizyka i normy budowlane jasno opisują i kwantyfikują.

Dlatego decyzja „kołkować czy nie" nie jest decyzją estetyczną ani oszczędnościową. Jest decyzją wynikającą z trzech zmiennych: rodzaju podłoża, wysokości budynku i strefy wiatrowej, w której budujecie.

Kiedy kołkowanie jest obowiązkowe

Kołkowanie staje się obowiązkowe w trzech głównych przypadkach – i w każdym z nich powód jest inny.

Pierwszy przypadek to słabe lub niejednorodne podłoże. Jeśli budujecie z bloczków z betonu komórkowego, silikatów, pustaków ceramicznych z dużymi drążeniami, na ścianach pokrytych starym tynkiem albo na ścianach, które nie były gruntowane wystarczająco starannie – sam klej nie da pewności trzymania na lata. Materiał komórkowy ma stosunkowo słabą strukturę powierzchniową, a pustak ceramiczny pyli w trakcie szlifowania. Klej trzyma się tej powierzchni, ale obciążenie wyrywające testowane laboratoryjnie wychodzi gorzej niż na betonie czy cegle pełnej. Producenci systemów ociepleń w swoich kartach technicznych jednoznacznie wskazują, że na takich podłożach kołkowanie jest konieczne.

Drugi przypadek to wysokość budynku. Im wyższy budynek, tym większe podciśnienie ssące przy krawędziach i na elewacji od strony zawietrznej. W typowym domu jednorodzinnym do okapu mamy zwykle siedem, osiem, czasem dziesięć metrów. Już od tej wysokości warto kołkować, a powyżej dwunastu metrów – co występuje przy domach z użytkowym poddaszem i wysokim dachem dwuspadowym albo przy budynkach z piwnicą i dwoma kondygnacjami – kołkowanie jest praktycznie zawsze przewidziane w systemowej dokumentacji ETICS.

Trzeci przypadek to strefa wiatrowa. Polska jest podzielona na trzy strefy obciążenia wiatrem zgodnie z normą PN-EN 1991-1-4 i jej Załącznikiem Krajowym. W strefie pierwszej (większość kraju) wartość bazowa prędkości wiatru to 22 m/s. W strefie drugiej, obejmującej między innymi pas wybrzeża Bałtyku, jest to 26 m/s. W strefie trzeciej – obszary górskie powyżej 300 m n.p.m. – wartość bazowa zależy od wysokości nad poziomem morza i w wyższych partiach gór może być jeszcze wyższa. Różnica między strefą pierwszą a drugą czy trzecią potrafi przełożyć się na konieczność dołożenia dwóch, trzech kołków na każdy metr kwadratowy elewacji. Jeśli budujecie blisko morza albo w terenie podgórskim, to nawet niski parterowy dom może wymagać pełnego kołkowania.

Ile kołków na metr kwadratowy

To pytanie pada zawsze. Odpowiedź zależy od dokumentacji konkretnego systemu ociepleń – każdy producent ma swoje wytyczne i swoje obliczenia – ale praktyczne minima, z jakimi spotykam się na budowach domów jednorodzinnych, wyglądają mniej więcej tak:

W strefie centralnej elewacji (czyli na większości powierzchni ściany, z dala od narożników) standardem jest cztery do sześciu kołków na metr kwadratowy. Najczęściej widzę sześć, bo to bezpieczne minimum, które producenci podają dla typowego domu jednorodzinnego w pierwszej strefie wiatrowej, do wysokości około ośmiu metrów. To znaczy, że na pojedynczej płycie styropianu o wymiarach 100 × 50 cm – czyli pół metra kwadratowego – wbija się trzy kołki.

W strefie krawędziowej – czyli przy narożnikach budynku, w pasie szerokości około jednego do dwóch metrów (dokładna szerokość zależy od wymiarów budynku i wynika z normy wiatrowej) – liczba kołków rośnie do ośmiu, dziesięciu, a w skrajnych przypadkach nawet dwunastu na metr kwadratowy. Powód jest fizyczny: przy narożnikach strumień powietrza opływający budynek wytwarza znacznie większe podciśnienie niż na środku ściany. To w narożnikach najczęściej dochodzi do uszkodzeń docieplenia, jeśli wykonawca tego rejonu nie potraktował poważnie.

Ekipa, która wie, co robi, sama wskaże Wam te strefy na elewacji albo w ogóle nie będzie się nad nimi zastanawiać – po prostu dołoży kołków przy narożnikach. Ekipa, która powie „a tam, narożnik to narożnik, wszędzie damy po sześć", to sygnał ostrzegawczy. Tak się tego nie robi.

Długość kołka – to nie jest detal, to obliczenie

Tu popełnia się chyba najwięcej zaniedbań. Długość kołka nie jest kwestią „weźmiemy 200 mm, bo zawsze takie braliśmy". Długość kołka wynika z prostego sumowania kilku warstw.

Po pierwsze – grubość styropianu. Jeśli kładziecie 20 cm grafitowego EPS-a (a dziś to standard, bo aktualne wymagania techniczne WT2021 dla przegród pionowych właściwie tego wymuszają), to mamy już 200 mm. Po drugie – warstwa kleju. To zwykle 10 do 15 mm, w zależności od techniki klejenia i równości ściany. Po trzecie – minimalna głębokość zakotwienia w ścianie nośnej, bo to ta warstwa faktycznie trzyma kołek. Tu dochodzimy do sedna: minimalna głębokość zakotwienia zależy od materiału ściany.

W ścianie z betonu wystarcza zwykle 25 mm. W cegle pełnej – 35 mm. W silikatach – 35 do 50 mm. W pustakach ceramicznych z drążeniami – 65 do 85 mm, w zależności od producenta kołka i konkretnego pustaka. W bloczkach z betonu komórkowego (gazobetonu) – również 65 do 85 mm, czasem nawet więcej. Do tego dochodzi około 5 mm zapasu na nierówności i tolerancję wykonania otworu.

Jak to się sumuje w praktyce? Dla domu z gazobetonu z 20 cm styropianu wychodzi nam: 200 mm styropian + 15 mm klej + 85 mm zakotwienie + 5 mm zapas = 305 mm. I dlatego widzicie na takich budowach kołki o długości 295 albo 315 mm, a nie 200 mm. Kołek o długości 200 mm w takim układzie w ogóle nie sięga ściany nośnej. Jeśli ekipa kupi „byle jakie" kołki, można dosłownie odpiąć ocieplenie ręcznie po roku.

Kołek z trzpieniem plastikowym czy metalowym

Kołki dzielą się na dwie podstawowe grupy: z trzpieniem rozporowym z tworzywa sztucznego (czyli całe wykonane z plastiku – polipropylen lub poliamid) oraz z trzpieniem stalowym (najczęściej ocynkowanym wkrętem, zatopionym w plastikowej tulei).

Kołki z trzpieniem stalowym mają większą nośność na wyrywanie. Świetnie sprawdzają się w trudnych podłożach i przy wymagających obciążeniach wiatrowych. Mają jednak jedną poważną wadę – stalowy trzpień stanowi mostek termiczny. Punktowo, ale jednak. Przy dużej liczbie takich kołków na metr kwadratowy mostki termiczne sumują się i potrafią obniżyć efektywność izolacji o kilka procent. Dlatego producenci wprowadzili kołki z trzpieniem stalowym z izolowaną główką – stalowy rdzeń kończy się przed warstwą zewnętrzną styropianu, a samo zakończenie kołka jest plastikowe lub przykryte styropianową zaślepką.

Kołki w pełni plastikowe nie tworzą mostków termicznych, ale mają niższą nośność wyrywania. Sprawdzają się dobrze w betonie, cegle pełnej, na niskich i średnich wysokościach, w pierwszej strefie wiatrowej. W trudniejszych warunkach – wysokie budynki, słabe podłoża, druga lub trzecia strefa wiatrowa – stosuje się kołki stalowe z izolowaną główką.

Wybór konkretnego kołka powinien zawsze wynikać z dokumentacji systemowej producenta ETICS, którego używacie. Mieszanie systemów (klej jednego producenta, siatka drugiego, kołki trzeciego) to praktyka, której nie polecam – w razie reklamacji żaden z producentów nie weźmie odpowiedzialności, bo każdy słusznie wskaże, że to nie był jego system.

Najczęstsze błędy przy kołkowaniu

Na elewacji styropianowej powtarza się kilka błędów kołkowania, które potem dają się we znaki latami.

Błąd pierwszy: zbyt mocne osadzenie kołka w styropianie. Kołek powinien być wbity w taki sposób, żeby talerzyk dociskał styropian równo z jego powierzchnią – ani nie wystawał, ani nie wciskał się głębiej. Jeśli ekipa dociśnie kołek za mocno, talerzyk wpada w styropian na kilka milimetrów. Po nałożeniu warstwy zbrojonej i tynku cienkowarstwowego te miejsca robią się widoczne jako ciemniejsze kropki na elewacji – tak zwany efekt kołków, czyli rastrowo widoczne punkty mocowania na całej powierzchni ściany. Z daleka widać każde kołkowanie, jakby ktoś specjalnie zaznaczył miejsca. Wygląda to fatalnie i jest niemal nieusuwalne bez ponownego tynkowania całej elewacji.

Błąd drugi: kołkowanie zbyt wcześnie po klejeniu. Klej musi związać. Wbijanie kołków, gdy klej jest jeszcze świeży, powoduje, że płyta styropianu odkształca się pod naciskiem wiertarki, a po związaniu kleju zostaje fala. Standard mówi: minimum doba od przyklejenia płyt, najlepiej dwie. Latem przy ciepłej pogodzie minimum jest osiągalne łatwo, jesienią lub przy chłodzie warto poczekać dłużej.

Błąd trzeci: za płytkie wiercenie. Otwór musi być o 10–15 mm głębszy niż wymagana długość zakotwienia kołka, żeby pył z wiercenia nie blokował zapuszczenia kołka na pełną głębokość. Ekipa, która ucina sobie pracę, wierci „na styk" – kołek wchodzi częściowo, talerzyk nie dolega, trzpień się nie rozpiera. Efekt: kołek nie trzyma niczego.

Błąd czwarty: lekceważenie strefy krawędziowej. Pisałem o tym wyżej, ale powtórzę, bo jest to częsty problem: jednakowa liczba kołków na całej elewacji. Tymczasem w narożnikach obciążenia są zwielokrotnione i tam właśnie najczęściej dochodzi do odspojeń.

Błąd piąty: kołek wbity w styk dwóch płyt styropianu. Talerzyk powinien dociskać jedną płytę, w jej środkowej części. Wbicie w styk powoduje, że talerzyk dociska dwie płyty jednocześnie, ale nie dociska żadnej w pełni – siła rozporowa rozłazi się na boki.

Kiedy teoretycznie można pominąć kołkowanie

W bardzo specyficznych warunkach – niski parterowy dom (do 8 metrów), pierwsza strefa wiatrowa, mocne stabilne podłoże (beton, cegła pełna), niewielka grubość styropianu (do 15 cm), starannie wykonane klejenie całopowierzchniowe – niektóre systemy ETICS dopuszczają mocowanie wyłącznie klejem. Ale są to warunki bardzo ograniczone i nawet w nich większość wykonawców i tak preferuje kołkowanie, choćby symboliczne, w strefach krawędziowych.

Powiem wprost: na domach jednorodzinnych w Polsce kołkowanie jest praktycznie zawsze potrzebne. Koszt samych kołków przy elewacji o powierzchni 200 metrów kwadratowych to niewielki procent wartości całego docieplenia. Oszczędność rzędu kilku procent przy ryzyku uszkodzenia ocieplenia po pierwszej zimie albo pierwszym poważnym wietrze nie ma sensu ekonomicznego, nie mówiąc o ryzyku odpowiedzialności wykonawcy w razie szkód.

Jak zaplanować to z wykonawcą

Przed rozpoczęciem prac elewacyjnych ustalcie z wykonawcą trzy konkretne rzeczy. Pierwsza: jaki konkretnie system ociepleń stosujecie i czyjej produkcji są wszystkie elementy (klej, siatka, kołki, tynk). Druga: ile kołków na metr kwadratowy w strefie centralnej, ile w strefie krawędziowej i jak szeroka jest ta strefa krawędziowa na Waszym budynku. Trzecia: jakiej długości i jakiego typu kołki będą używane, dopasowane do grubości styropianu i materiału ścian.

Te trzy informacje wpiszcie do umowy lub do protokołu rozpoczęcia prac. To nie jest przesada – to zabezpieczenie. Jeśli za pięć lat coś się stanie z elewacją, wrócicie do tej dokumentacji i będziecie wiedzieli, czego się trzymać przy reklamacji albo ekspertyzie.

Kołkowanie styropianu wygląda z zewnątrz na detal. Tysiąc małych dziurek, talerzyki, plastikowe kołki – nic spektakularnego. Ale to właśnie w tym detalu kryje się różnica między elewacją, która wytrzyma trzydzieści lat, a taką, która zacznie się sypać po piątej zimie. Warto to zrobić raz a porządnie, zgodnie z dokumentacją systemową, z odpowiednim podziałem na strefy i z kołkami właściwej długości. To inwestycja, której nie widać, ale która zadecyduje o trwałości całego ocieplenia.

Podsumowanie

Kołkowanie styropianu jest praktycznie zawsze potrzebne w polskich domach jednorodzinnych. Wynika to z połączenia trzech czynników: typowej grubości docieplenia (15–20 cm i więcej), powszechnego stosowania podłoży o ograniczonej nośności klejenia (gazobeton, ceramika z drążeniami) oraz polskich warunków wiatrowych. Decyzja, czy i jak kołkować, nie powinna być decyzją inwestora ani wykonawcy „na czuja" – powinna wynikać z dokumentacji systemowej konkretnego producenta ETICS, dopasowanej do wysokości budynku, strefy wiatrowej i materiału ścian. Liczba kołków na metr kwadratowy, ich długość, typ trzpienia oraz prawidłowość wykonania (głębokość wiercenia, dociśnięcie talerzyka, strefy krawędziowe) decydują o tym, czy ocieplenie wytrzyma dziesięciolecia, czy zacznie odpadać po kilku sezonach.

Ten artykuł opisuje praktyki, z którymi spotykam się na budowach jako generalny wykonawca, oraz ogólne zasady systemu ETICS. Każdy konkretny projekt ocieplenia powinien być wykonany zgodnie z dokumentacją systemową producenta, z którego pochodzą wszystkie elementy systemu. Liczba i typ kołków, ich długość oraz szerokość stref krawędziowych zależą od indywidualnych parametrów budynku (wysokość, lokalizacja w strefie wiatrowej, materiał ścian) i powinny być potwierdzone przez kierownika budowy posiadającego odpowiednie uprawnienia.
