Mostki termiczne – jak unikać błędów na budowie domu

Mostek termiczny to dla mnie jeden z tych tematów, w którym widać, kto naprawdę zna swój fach, a kto tylko szybko przykrywa robotę warstwą tynku. Przez ponad dekadę pracy jako generalny wykonawca widziałem dziesiątki domów, w których właściciele po pierwszej zimie dziwili się, dlaczego pod oknami pojawia się czarna plama, a rachunek za ogrzewanie jest dwa razy wyższy niż w domu sąsiada o podobnym metrażu. W zdecydowanej większości przypadków winowajcą były mostki termiczne – miejsca, w których ciepło ucieka z budynku znacznie szybciej niż przez sąsiadującą z nimi ścianę.

W tym artykule pokażę Wam, gdzie te miejsca powstają najczęściej, dlaczego są groźne nie tylko dla portfela, ale też dla zdrowia mieszkańców, i jak ich uniknąć już na etapie budowy. Bo to jest reguła, którą warto sobie zapisać grubą czcionką: mostki termiczne najtaniej wyeliminować jest na budowie. Każda korekta po wprowadzeniu się to wielokrotność tego, co kosztowałoby zrobienie tego dobrze za pierwszym razem.

Czym jest mostek termiczny i dlaczego naprawdę boli

Mostek termiczny to fragment przegrody zewnętrznej, w którym opór cieplny jest istotnie niższy niż w pozostałej części tej przegrody. W praktyce wygląda to tak: macie ścianę z 20 cm styropianu albo wełny mineralnej, która ma świetne parametry cieplne, ale w jednym punkcie – na przykład tam, gdzie przebija ją żelbetowy wieniec albo balkon – styropianu praktycznie nie ma. I właśnie tamtędy ciepło ucieka jak przez otwarte okno.

Zgodnie z normą PN-EN ISO 14683 mostki dzielimy na liniowe (opisywane współczynnikiem Ψ – psi, w W/(m·K)) i punktowe (χ – chi, w W/K). To, co jednak interesuje Was jako inwestorów, to nie wzór, tylko skutki. A te są trzy.

Pieniądze. W typowym domu jednorodzinnym mostki termiczne potrafią odpowiadać za 10 do 25 procent strat ciepła. Przy aktualnych cenach energii to skala od kilkuset do kilku tysięcy złotych rocznie wyrzucanych w powietrze, w zależności od wielkości domu i jakości pozostałych przegród.

Pleśń i wilgoć. To dla mnie poważniejszy problem niż sam koszt ogrzewania. Tam, gdzie ucieka ciepło, temperatura wewnętrznej powierzchni ściany spada. Jeśli zejdzie poniżej temperatury punktu rosy, na ścianie skrapla się para wodna. A wilgotna ściana to po kilku miesiącach plama pleśni – najczęściej przy ościeżach okiennych, w narożnikach, przy podłodze pod oknem. To nie jest problem estetyczny, tylko zdrowotny. Zarodniki pleśni w sypialni dziecka to ostatnia rzecz, jakiej chcecie.

Komfort cieplny. Nawet jeśli rachunki dałoby się przełknąć, a pleśni nie ma, to chłodne powierzchnie ścian po prostu są nieprzyjemne. Promieniowanie z zimnej ściany sprawia, że przy 22 stopniach na termometrze ciągle macie wrażenie, że trochę przeciąga.

Gdzie powstają najczęściej

W mojej praktyce mapa newralgicznych miejsc w domu jednorodzinnym wygląda dość powtarzalnie. Wymienię je w kolejności, w jakiej najczęściej powodują problemy:

Po pierwsze – ościeża okien i drzwi balkonowych. To zdecydowany lider statystyk. Po drugie – cokół i połączenie ściany z fundamentem na poziomie zero. Po trzecie – wieńce, słupy i trzpienie żelbetowe wprowadzone w ścianę zewnętrzną. Po czwarte – skrzynki rolet zewnętrznych, jeśli zostały zaprojektowane bez przemyślanego detalu termicznego. Po piąte – murłata i okolice okapu, gdzie spotykają się ściana, dach i ocieplenie poddasza. Po szóste – wszelkie przebicia instalacyjne (rury, kable, czerpnie wentylacji) oraz mocowania ciężkich elementów na elewacji. Po siódme – samo wykonanie ocieplenia, jeśli ekipa kleiła styropian na pięć placków, a kołki wbiła byle gdzie.

Każde z tych miejsc rozłożę poniżej.

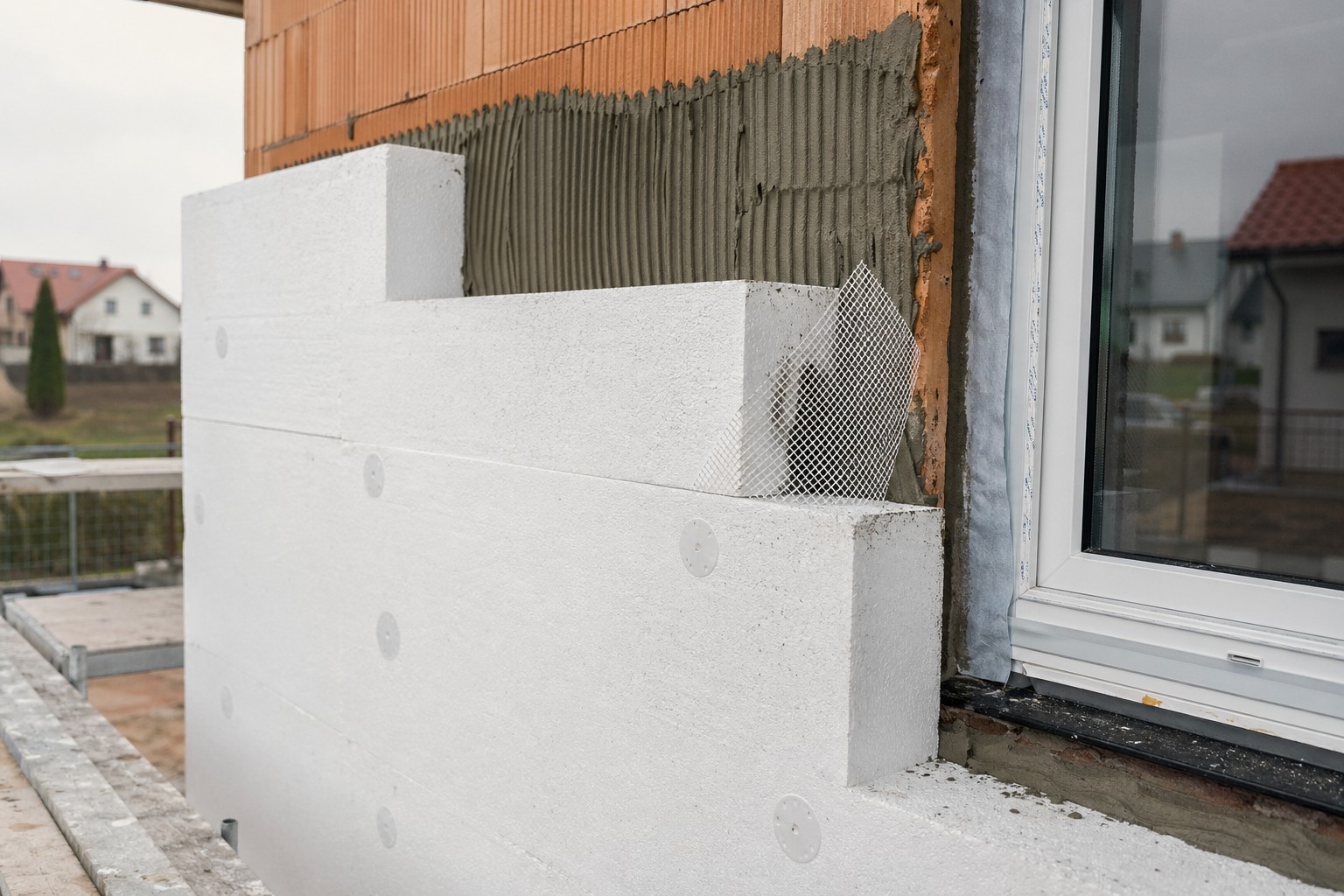

Okna i drzwi – montaż w warstwie ocieplenia

Tu jest największe pole minowe. Okno jako produkt może mieć świetne parametry – pakiet trzyszybowy, ramka ciepła, Uw na poziomie 0,7 W/(m²·K) – a wszystko to można zmarnować jednym tygodniem niedbałego montażu. W mojej książce piszę o tym wprost: montaż jest ważniejszy niż sam produkt.

Najczęstszy błąd, jaki obserwuję, to montaż okna w licu muru, samą pianą poliuretanową, bez taśm. Wygląda na pierwszy rzut oka jak gotowe – piana wypełnia szczelinę, dookoła schludnie. Po dwóch latach ta sama piana jest porośnięta pleśnią, a wewnętrzna powierzchnia ościeży zimą jest o 4–6 stopni chłodniejsza niż reszta ściany. Bo piana sama w sobie jest dobrym izolatorem termicznym, ale nie izoluje od pary wodnej. Wilgoć z wnętrza domu wnika w nią od strony pokoju, marznie przy zimnej krawędzi ramy, kondensuje – i robi się problem.

Prawidłowo wykonany montaż ciepły opiera się na trzech warstwach. W środku piana niskoprężna jako warstwa izolacji termicznej. Od strony pomieszczenia taśma paroszczelna albo folia paroizolacyjna – ona ma nie wpuścić wilgoci z wewnątrz w warstwę piany. Od strony zewnętrznej taśma paroprzepuszczalna albo membrana – ta ma dwa zadania: nie wpuszczać wody opadowej do środka i jednocześnie wypuszczać ewentualną wilgoć, która z piany chce uciec na zewnątrz. To zasada „szczelniej w środku niż na zewnątrz", która obowiązuje wszędzie tam, gdzie mamy do czynienia z ciepłym wnętrzem i zimnym otoczeniem.

Drugi element to położenie samego okna względem warstwy ocieplenia. Najlepsze wyniki uzyskuje się, kiedy okno jest osadzone w warstwie styropianu albo przynajmniej możliwie blisko zewnętrznej krawędzi muru, z niewielkim wysunięciem. Dzięki temu styropian na elewacji może obejmować ramę okna z każdej strony i przykryć ościeże warstwą minimum 2–3 cm. Jeśli okno jest cofnięte głęboko w mur, powstaje klasyczny mostek liniowy wokół całego otworu i nie ma sposobu, żeby go już potem zlikwidować.

Próg drzwi balkonowych i tarasowych to osobna historia. Jeśli prowadzicie ogrzewanie podłogowe, próg powinien być cieplnie odcięty od wylewki – używa się specjalnych podstaw progowych z materiałów termoizolacyjnych. Bezpośrednie postawienie ramy drzwi balkonowych na betonie to pewny mostek i pewna pleśń przy listwie progowej.

Cokół, fundament i poziom zero

Na poziomie zero spotyka się kilka warstw, które muszą tworzyć szczelną zaporę dla wilgoci i ciepła. Mamy ścianę fundamentową, izolację poziomą (papę), pierwszą warstwę bloczków ściany nośnej, izolację pionową fundamentu z gruntu, ocieplenie cokołu od zewnątrz i wreszcie warstwę styropianu pod wylewką wewnątrz domu. Jeden brakujący element i mostek gotowy.

Najczęściej spotykam dwa scenariusze. Pierwszy: ocieplenie elewacji kończy się tuż nad gruntem, a poniżej, na ścianie fundamentowej, nie ma już nic albo jest tylko cienka warstwa styropianu fundamentowego, która do tego nie zachodzi na zakładkę z elewacją. Pomiędzy nimi powstaje szczelina – idealny mostek liniowy biegnący wokół całego domu. Rozwiązanie jest proste: izolacja pionowa fundamentu (styropian fundamentowy lub XPS, najczęściej 15 cm) musi schodzić aż do dołu ławy fundamentowej i jednocześnie zachodzić na warstwę styropianu elewacji minimum 20–30 cm. To samo dotyczy folii kubełkowej – kubełkami do domu, montaż musi tworzyć ciągłą zaporę.

Drugi scenariusz to brak styropianu pod wylewką w okolicach poziomu zero albo jego znaczne pocienienie tam, gdzie wykonawca „upchnął" ostatnią warstwę. To bezpośrednia droga ucieczki ciepła z ogrzewania podłogowego do gruntu. Standard dla domu mieszkalnego to minimum EPS 100 (nośność 100 kPa), grubość zwykle 15–20 cm pod wylewką. W garażu nieogrzewanym warto dać jeszcze grubszą warstwę i materiał o większej nośności. Pamiętajcie też, że styropian pod wylewką musi być układany warstwowo na zakładkę – jedna płyta wzdłuż drugiej, z przesunięciem, żeby nie powstały ciągłe szczeliny od fundamentu aż do wylewki.

Wieńce, słupy i trzpienie – beton nie wybacza

Beton zbrojony przewodzi ciepło około 50 razy lepiej niż styropian. Każdy żelbetowy element wprowadzony w ścianę zewnętrzną i nieodcięty cieplnie to potencjalny mostek o dramatycznej skali strat. Najczęstsze sytuacje to wieniec na poziomie stropu, słupy konstrukcyjne w narożnikach, trzpienie przy otworach okiennych i nadproża żelbetowe.

Strategia jest dwuetapowa. Pierwsza linia obrony to projekt – architekt powinien tak zaprojektować detal, żeby beton był wycofany do wewnątrz ściany, a od strony zewnętrznej zostało miejsce na warstwę pustaka albo bloczka termoizolacyjnego. To rozwiązanie murarskie: pomiędzy żelbetowy wieniec a zewnętrzną krawędź ściany wprowadza się 6–8 cm pustaka albo specjalnego bloczka o niskiej przewodności cieplnej, na którym można normalnie kleić tynk i ocieplenie.

Druga linia obrony to ocieplenie elewacji. Standardowe 15–20 cm styropianu albo wełny mineralnej na wieńcu i nadprożu wystarcza, żeby skutecznie odciąć element żelbetowy od zewnątrz. Pod warunkiem oczywiście, że jest tam ciągła warstwa, bez przerw i pęknięć.

Co absolutnie odradzam, to oszczędzanie na grubości ocieplenia w narożnikach albo nad otworami okiennymi. Tam, gdzie geometria sprawia, że ciepło ucieka szybciej (efekt narożnika zewnętrznego, gdzie powierzchnia odprowadzająca ciepło jest większa niż wewnętrzna), redukcja grubości styropianu z 20 do 15 cm potrafi obniżyć temperaturę powierzchni wewnętrznej ściany o kilka stopni. A to znowu wraca punkt rosy i pleśń. Tego typu modyfikacje wymagają zawsze konsultacji z projektantem – samowolne zmiany detalu na ścianach z elementami konstrukcyjnymi to ryzyko, którego nie warto podejmować.

Skrzynki rolet zewnętrznych – pułapka projektowa

Rolety zewnętrzne są praktycznie standardem w nowym budownictwie. To dobre rozwiązanie, ale skrzynka, w której rolety się chowają, bywa wykonana fatalnie pod kątem termicznym. Spotykam się z dwoma typami błędów.

Pierwszy – skrzynka nadstawna, czyli osadzona nad oknem we wnętrzu nadproża, bez izolacji od strony pomieszczenia. Wewnętrzna ścianka skrzynki to tak naprawdę cienka warstwa pianki PE, czasem nawet sklejka. Zimą cała powierzchnia tej ścianki jest zimna, kondensuje się na niej para wodna z pokoju, w lutym pojawia się pleśń wokół otworu rewizyjnego.

Drugi – skrzynka podtynkowa zewnętrzna (rolety w warstwie ocieplenia), ale wykonana bez wkładki termoizolacyjnej. Wtedy między pancerzem rolety a wnętrzem domu ciepło ucieka na całej długości skrzynki.

Rozwiązanie sprowadza się do trzech rzeczy. Po pierwsze, rolety zewnętrzne montuję w warstwie ocieplenia, nie w nadprożu. Skrzynka jest na zewnątrz, w styropianie, więc warstwa izolacji jest ciągła z elewacją. Po drugie, kupować rolety z dedykowaną termiczną skrzynką – producenci dobrych systemów oferują skrzynki z pianą PIR albo XPS w środku, które realnie odcinają mostek. Po trzecie, dbać o szczelne wykonanie samej szczeliny prowadnicy – z taśmą uszczelniającą, dokładnie tak jak przy montażu okna.

Murłata i połączenie ścian z dachem

Tam, gdzie ściana zewnętrzna spotyka się z dachem, mamy do czynienia z jednym z najtrudniejszych detali w całym domu. Murłata, czyli drewniana belka leżąca na wieńcu, jest częścią konstrukcyjną, ale jednocześnie miejscem, w którym łatwo o przerwę w warstwie izolacji termicznej.

W domu z poddaszem użytkowym ocieplenie poddasza musi szczelnie dochodzić do warstwy ocieplenia elewacji, a samą murłatę powinno się obłożyć dodatkową warstwą wełny albo styropianu. Jeśli dekarz albo cieśla położyli murłatę bezpośrednio na wieńcu i nikt potem nie pomyślał o jej ocieplenie, mostek liniowy biegnie wzdłuż całego okapu domu. To dosłownie kilkanaście do kilkudziesięciu metrów strat ciepła.

Druga ważna kwestia to wentylacja dachu. Pisałem o tym przy okazji pokryć dachowych: szczelina wentylacyjna pod pokryciem (tworzona przez kontrłaty) i kompletny tor wentylacji od okapu do kalenicy musi być zachowany niezależnie od ocieplenia. Ocieplenie wełną mineralną w połaci dachu nie może blokować wentylacji – stąd potrzeba kratek wentylacyjnych w okapie i taśmy uszczelniająco-wentylacyjnej w kalenicy. Bez tego pojawia się wilgoć w drewnie, a wilgotne drewno traci nośność, dodatkowo tracąc też właściwości izolacyjne wełny obok niego.

Klejenie, kołkowanie, przebicia – wykonawstwo decyduje

Można mieć najlepszy projekt świata i drogie materiały, a wykonawca w jeden tydzień zrobi z tego sito. Ocieplenie elewacji w systemie ETICS to robota, która wymaga skrupulatności i reżimu technologicznego.

Klejenie styropianu. Dwa systemy są poprawne: klejenie obwodowe plus trzy placki w środku albo klejenie całopowierzchniowe pacą zębatą. Drugi jest skuteczniejszy termicznie, bo nie zostawia pustych przestrzeni za płytą styropianu. Powietrze w tych pustkach krąży i przenosi ciepło. System „pięciu placków bez obwodu" to błąd, który widzę zaskakująco często – każda płyta jest osobnym kanałem powietrznym i mostkiem.

Kołkowanie. Liczba kołków zależy od materiału, wysokości budynku i strefy obciążenia wiatrem, ale standard dla typowego domu jednorodzinnego to minimum 6 sztuk na metr kwadratowy. Co ważne – kołki muszą być termoizolacyjne, z plastikowym trzpieniem, a głowicę powinno się zatopić w styropianie i zakryć krążkiem termoizolacyjnym (kapslem ze styropianu). Stalowy trzpień kołka, jeśli sięga aż do warstwy elewacji, sam w sobie jest mostkiem punktowym, dlatego dobre kołki mają trzpień plastikowy ze stalowym tylko rdzeniem zatopionym wewnątrz.

Siatka i narożniki. Przy każdym narożniku okiennym i drzwiowym powinny być dodatkowe ukośne wzmocnienia z siatki – tak zwane fartuchy diagonalne. Ich brak nie tworzy bezpośredniego mostka termicznego, ale prowadzi do pęknięć tynku, w które potem wnika woda, a wraz z nią problemy z izolacyjnością.

Przebicia instalacyjne. Każda rura, każdy kabel wystający przez warstwę ocieplenia to potencjalny mostek punktowy i miejsce wnikania wody. Czerpnie i wyrzutnie wentylacji, przepusty kominowe, wyloty kanalizacji nad dachem, kable antenowe, uchwyty markiz – wszystko to musi być uszczelnione zarówno paroszczelnie od strony domu, jak i wodoszczelnie od strony zewnętrznej. To samo dotyczy mocowań rynien, lamp elewacyjnych, kamer monitoringu. Każda kotwa, która przebija ocieplenie, powinna być wypełniona pianą i osłonięta od zewnątrz.

Co sprawdzić jako inwestor – konkretna lista

Wiem, że dla osoby bez doświadczenia ten temat brzmi przytłaczająco. Dlatego sprowadzę go do listy punktów do sprawdzenia przy odbiorach częściowych. Bo mostki termiczne ma sens kontrolować zanim ekipa zniknie z budowy – po wprowadzeniu się każda korekta to przebudowa, nie naprawa.

Przy odbiorze stolarki: czy okna są montowane z taśmami (paroszczelną wewnątrz, paroprzepuszczalną zewnątrz), czy są osadzone w warstwie ocieplenia albo blisko zewnętrznej krawędzi muru, czy progi drzwi balkonowych są cieplnie odcięte od wylewki.

Przy odbiorze stanu surowego: czy wieńce, słupy i nadproża żelbetowe mają przewidziane miejsce na ocieplenie albo termiczną wkładkę z bloczka, czy izolacja pionowa fundamentu schodzi do ławy i ma zakładkę z ociepleniem cokołu.

Przy odbiorze ocieplenia: czy styropian jest klejony obwodowo i punktowo (a najlepiej całopowierzchniowo), czy kołki są termoizolacyjne i jest ich minimum 6 na m², czy wszystkie naroża okienne mają fartuchy diagonalne z siatki, czy ocieplenie cokołu zachodzi na izolację fundamentu.

Przy odbiorze dachu i poddasza: czy murłata jest dodatkowo ocieplona, czy paroizolacja jest ułożona ciągłą warstwą bez przebić, czy ocieplenie połaci dochodzi szczelnie do ocieplenia elewacji w okapie, czy tor wentylacji dachu nie jest blokowany przez wełnę.

Przy odbiorze instalacji na elewacji: czy każde przebicie (czerpnia, wyrzutnia, rura, kabel) jest uszczelnione od wewnątrz i od zewnątrz, czy mocowania ciężkich elementów (markizy, kamery) wykonane są z osłonięciem termicznym.

To nie jest wiedza tajemna – to lista pytań, które warto zadać kierownikowi budowy i wykonawcy ocieplenia. Dobra ekipa odpowie bez wahania i pokaże Wam, jak konkretnie te detale rozwiązuje. Ekipa, która zaczyna się denerwować i mówić „panie, my zawsze tak robimy", jest sygnałem ostrzegawczym.

Krótko o normach i wymaganiach prawnych

Aktualne Warunki Techniczne (rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w wersji obowiązującej od 2021 roku, zwanej WT2021) określają maksymalne wartości współczynnika przenikania ciepła U dla poszczególnych przegród: ściana zewnętrzna 0,20 W/(m²·K), dach 0,15 W/(m²·K), okno 0,9 W/(m²·K). Spełnienie tych liczb na samej przegrodzie to jednak za mało, jeśli mostki termiczne na łączeniach mają parametry kilkukrotnie gorsze. Dlatego świadectwo charakterystyki energetycznej budynku, które dostajecie przy odbiorze, zawiera również obliczenia uwzględniające mostki – albo jako wartości skatalogowane (z normy PN-EN ISO 14683), albo jako szczegółowe obliczenia numeryczne wg PN-EN ISO 10211. Zwracajcie na to uwagę – świadectwo, w którym mostki termiczne są pominięte, to pusta kartka.

Dobrym narzędziem kontrolnym po zakończeniu budowy jest badanie kamerą termowizyjną. Wykonane zimą, przy różnicy temperatur minimum 15 stopni między wnętrzem a zewnętrzem, pokazuje wszystkie miejsca, w których ciepło ucieka. To stosunkowo niewielki wydatek w skali całej budowy, który na etapie odbioru robót albo w ramach gwarancji potrafi uchronić przed wieloma latami przepłacania za ogrzewanie. Ja zlecam takie badanie standardowo na każdej budowie, którą prowadzę – to mój sposób na udokumentowanie jakości pracy i ewentualne wyłapanie detalu, który mimo wszystkich kontroli mógł się gdzieś prześlizgnąć. Dotyczy to także stref szczególnie wrażliwych jak strop nad nieogrzewanym garażem, gdzie różnica temperatur jest największa, a konsekwencje pominiętego mostka najszybciej wychodzą.

Podsumowanie

Mostki termiczne to nie jest egzotyczna inżynieria, tylko zwykła konsekwencja w utrzymaniu ciągłości warstwy ocieplenia i szczelności na każdym połączeniu. Większość problemów wynika z trzech rzeczy: braku przemyślanego detalu w projekcie, oszczędzania na materiałach (taśmy do okien, kołki termoizolacyjne, dodatkowe ocieplenie murłaty) albo niedbałego wykonawstwa, które klei styropian na pięć placków i wbija kołki byle gdzie. Każdą z tych trzech rzeczy macie w zasięgu kontroli – wybierając projekt, kupując materiały i odbierając poszczególne etapy budowy.

Dobra wiadomość jest taka, że dom wykonany porządnie pod kątem mostków termicznych to nie jest dom dwa razy droższy. To dom droższy o kilka procent, a różnica zwraca się przez cały okres użytkowania – w niższych rachunkach za ogrzewanie, w komforcie cieplnym i w braku kosztownych remontów po pierwszych zimach. Warto poświęcić temu tematowi czas zanim ekipa rozpocznie ocieplenie, a nie po fakcie, gdy w sypialni pojawi się czarna plama.

Niniejszy artykuł opisuje praktyki, które stosuję na budowach prowadzonych pod moim nadzorem. Konkretne rozwiązania detali termicznych zależą od projektu Waszego domu, przyjętej technologii, lokalnych warunków klimatycznych oraz zaleceń producentów stosowanych systemów ociepleń i stolarki. Decyzje techniczne dotyczące izolacji termicznej i eliminacji mostków cieplnych konsultujcie z architektem adaptującym, kierownikiem budowy oraz wykonawcami posiadającymi odpowiednie uprawnienia. W kwestiach związanych z bezpieczeństwem konstrukcyjnym (wieńce, słupy, nadproża żelbetowe) wszelkie modyfikacje detalu termicznego muszą być uzgodnione z osobą posiadającą uprawnienia projektowe lub wykonawcze w specjalności konstrukcyjno-budowlanej.
