Instalacja alarmowa w domu – co przygotować na etapie budowy

Instalacja alarmowa to jeden z tych elementów domu, które najłatwiej i najtaniej wykonać przy okazji innych prac, a najtrudniej i najdrożej – po fakcie. Mówiąc wprost: kable do czujników, syreny i centralki kosztują kilkaset złotych, a ich poprowadzenie razem z instalacją elektryczną to dla elektryka praca przy okazji innych zadań. Ten sam efekt po wykończeniu domu oznacza kucie tynków, malowanie, czasem zrywanie paneli. Skala problemu jest wówczas nieporównywalnie większa.

W mojej książce omawiam ten temat w części bonusowej, bo alarm faktycznie nie jest etapem budowy w klasycznym rozumieniu. To raczej decyzja dodatkowa, którą trzeba podjąć przy okazji innych prac. Ale właśnie dlatego tak łatwo ją przeoczyć – inwestor skupia się na fundamentach, dachu, oknach, a o alarmie myśli dopiero, gdy elektryk pakuje narzędzia po skończonej instalacji. Wtedy jest już za późno na decyzje, które naprawdę mają znaczenie.

Przeprowadzę Was przez wszystko, co trzeba przygotować na etapie budowy, żeby później mieć wybór: zamontować alarm samodzielnie, zlecić to firmie ochroniarskiej, podpiąć monitoring zewnętrzny albo zostawić sobie tę decyzję na za dwa lata. Bo właśnie o to chodzi – o opcjonalność. O to, żeby kable były, nawet jeśli dziś nie wiecie, czy w ogóle z nich skorzystacie. Sam alarm jest jedną z czterech warstw kompleksowego systemu ochrony domu – tej najczęściej kojarzonej z bezpieczeństwem, ale działającej tylko w połączeniu z fizycznymi barierami i detekcją zagrożeń.

Dlaczego warto zająć się tym na etapie budowy

Każdy alarm składa się z kilku stałych elementów: centralki (mózg systemu), czujników (ruchu, otwarcia, zbicia szyby, zalania, dymu), manipulatorów (klawiatury do uzbrajania i rozbrajania), syreny zewnętrznej i wewnętrznej oraz – opcjonalnie – komunikacji z firmą monitorującą. Każdy z tych elementów wymaga zasilania i każdy musi być w jakiś sposób połączony z centralką.

Macie dwie drogi: przewodową i bezprzewodową. Wybór między alarmem przewodowym a bezprzewodowym w gotowym domu zazwyczaj jest wymuszony okolicznościami – system bezprzewodowy zamontujecie szybko, czujniki zasilane bateriami komunikują się z centralką drogą radiową. Wygląda to świetnie w broszurach producentów, w praktyce ma jednak wady: konieczność wymiany baterii co 2–3 lata w każdym czujniku, ryzyko zakłóceń radiowych, niższa odporność na próby zagłuszania. System przewodowy jest stabilniejszy, trwalszy, mniej awaryjny – ale jego założenie po wykończeniu domu wiąże się z kosztownym kuciem ścian.

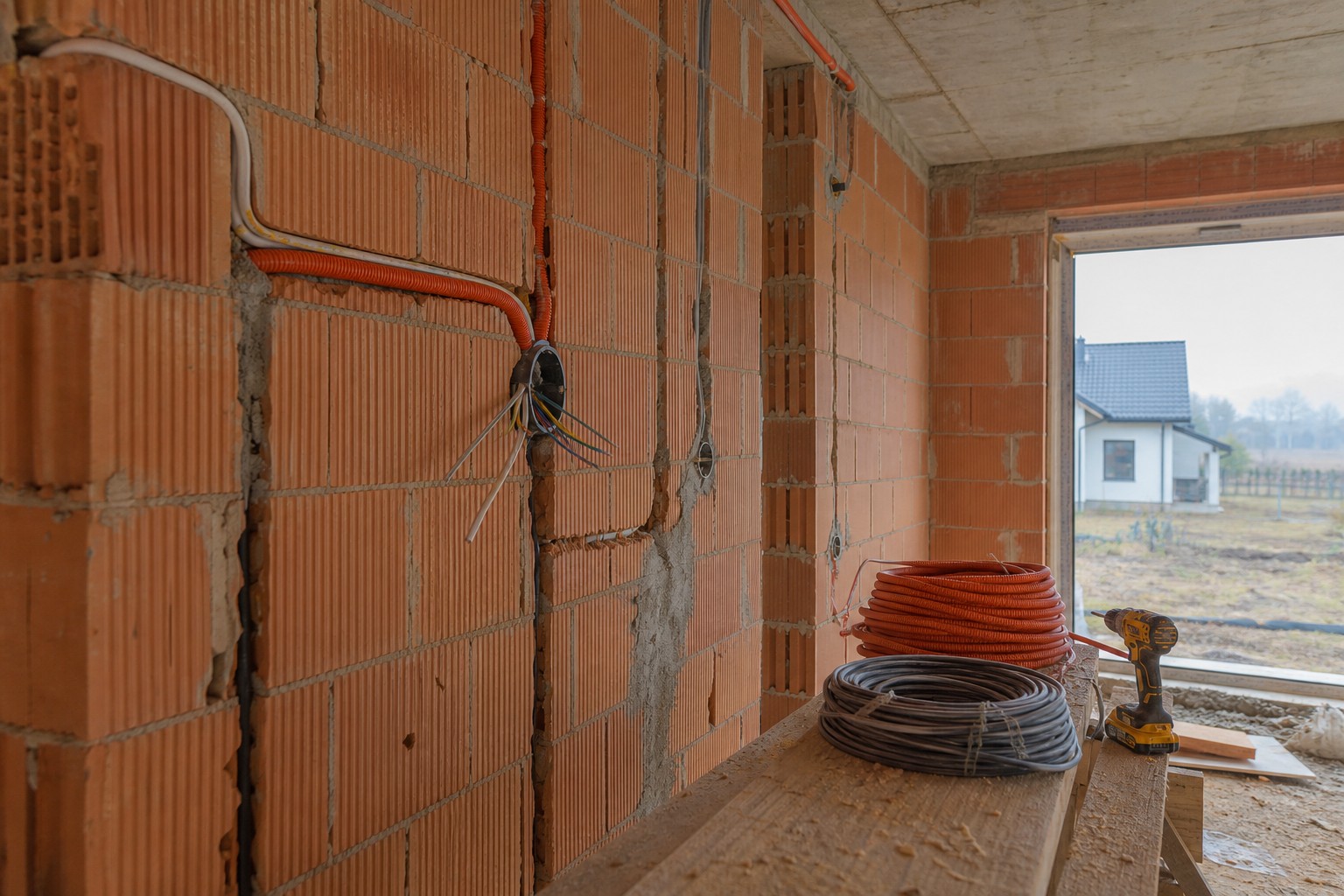

Dlatego moja rada brzmi prosto: na etapie instalacji elektrycznej poprowadźcie kable do wszystkich punktów, w których kiedykolwiek mógłby się znaleźć element alarmu. Nie musicie nawet wiedzieć, czy kiedyś z tego skorzystacie. Koszt kabla i robocizny to najprawdopodobniej kilkaset złotych. Koszt naprawy decyzji za pięć lat – kilka tysięcy plus zniszczone tynki i pomalowane ściany.

Kiedy planować instalację alarmową

Najlepszy moment to faza projektowania instalacji elektrycznej. Pamiętajcie, że instalacja elektryczna to według mnie najtrudniejszy etap budowy bez wcześniejszego projektu wnętrz – wymaga decyzji o położeniu mebli, kierunku otwierania drzwi, lokalizacji telewizora, kuchni, łóżka. Alarm jest częścią tej samej rozmowy. Jeśli już siedzicie z elektrykiem przy planie i decydujecie, gdzie ma być gniazdko, dorzucenie do tego pytania o czujnik ruchu w korytarzu i kabel do syreny na elewacji to drobiazg.

Praktycznie wygląda to tak: po zamknięciu stanu surowego, gdy wstawiona jest stolarka okienna i drzwiowa, przyłącza są wprowadzone do budynku, a elektryk zaczyna kuć bruzdy i prowadzić kable – wtedy macie okno na decyzje o alarmie. Wszystkie kable do czujników, syreny, centralki, manipulatorów muszą być rozprowadzone razem z instalacją elektryczną, zanim ekipa od tynków wejdzie na budowę. Po tynkach jest już za późno, bo każdy dodatkowy kabel oznacza kucie świeżo wykonanej pracy, którą tynkarz będzie potem musiał naprawiać.

Sama centralka, manipulatory i czujniki montuje się oczywiście dużo później – po malowaniu, razem z osprzętem elektrycznym albo nawet po nim. Ale infrastruktura kablowa musi być gotowa już teraz.

Gdzie poprowadzić kable – lista miejsc do uzgodnienia z elektrykiem

Pomyślcie o domu z perspektywy potencjalnego włamywacza. Najsłabsze punkty to drzwi wejściowe, drzwi tarasowe, drzwi z garażu do domu, wszystkie okna na parterze, okna piwniczne (jeśli macie piwnicę) oraz okna na piętrze, do których łatwo się dostać – te nad płaskim dachem garażu, z balkonu nad podcieniem, przy rynnie ułatwiającej wspinanie się.

W każdym z tych miejsc przewidzcie możliwość zamontowania czujnika otwarcia – małego elementu w okolicy ramy okiennej lub drzwiowej, który zarejestruje otwarcie. Kabel do takiego czujnika kończy się przy nadprożu, schowany w ścianie. Jeśli zdecydujecie się na alarm – elektryk lub instalator po prostu wyciąga kabel, podłącza czujnik. Jeśli nie zdecydujecie się – kabel zostaje schowany pod tynkiem, nikomu nie przeszkadza.

Dodatkowo zaplanujcie czujniki ruchu w newralgicznych punktach: w przedsionku, w przejściu między częścią dzienną a sypialnianą, na korytarzu na piętrze, w garażu i kotłowni. Logika jest prosta – włamywacz, który już dostanie się do środka, musi się przemieszczać. Czujnik ruchu zarejestruje go niezależnie od tego, którym oknem wszedł.

Nie zapominajcie o syrenie zewnętrznej. To zazwyczaj najbardziej widoczny element całego systemu – zawieszany pod okapem dachu, możliwie wysoko, żeby utrudnić dostęp. Kabel do syreny musi być poprowadzony z poddasza lub strychu na elewację, najlepiej już na etapie wykonywania instalacji pod podbitką dachową. Po dociepleniu elewacji dorobienie tego jest praktycznie niemożliwe bez zniszczenia tynku.

Centralkę alarmu najlepiej umieścić w miejscu trudno dostępnym – kotłownia, pomieszczenie gospodarcze, schowek pod schodami, strych. Chodzi o to, żeby włamywacz wchodzący standardową drogą nie miał do niej szybkiego dostępu. Manipulator z klawiaturą natomiast montujemy w przedsionku lub przy drzwiach wejściowych – tak, żeby dało się uzbroić alarm wychodząc i rozbroić wchodząc, w okienku czasowym przed uruchomieniem syreny.

Jaki kabel i jak go prowadzić

Standardowy kabel do instalacji alarmowych to YTDY 8×0,5 lub podobny – ośmiożyłowy, cienki, dedykowany do sygnałów niskoprądowych. Dla czujników ruchu i otwarcia w zupełności wystarczy. Do syreny – ze względu na wyższy pobór prądu – stosuje się kabel grubszy, najczęściej 6×0,75 lub osobny przewód zasilający 2×1 i kabel sygnałowy.

Kable alarmowe prowadzimy razem z instalacją elektryczną, w bruzdach w tynku, w peszlach lub bezpośrednio pod tynkiem. Ważne: trzymajcie się zasady, że puszki i końcówki kabli alarmowych są zaślepiane i oznaczane. Elektryk powinien wiedzieć, że za zaślepką w okolicy nadproża okna w sypialni jest kabel do czujnika alarmu, a nie zapomniany kabel do gniazdka. Kilka lat później, gdy wrócicie do tematu, łatwo będzie wszystko odnaleźć.

Wszystkie kable z czujników i manipulatorów spina się w jednym punkcie – tam, gdzie ma stać centralka. To jak rozdzielnica elektryczna w miniaturze: do jednego pudełka schodzą się wszystkie żyły z całego domu. Dlatego wybierając lokalizację centralki, zostawcie sobie zapas miejsca i zaplanujcie kanał kablowy z dostępem od góry – żeby później dało się jeszcze coś dorzucić, gdyby zaszła potrzeba.

Zasilanie centralki i kabel sieciowy

Centralka alarmu wymaga stałego zasilania 230 V – to oczywiste. Co ważniejsze, każda porządna centralka ma akumulator awaryjny, który przejmuje pracę przy zaniku prądu. Włamywacz, który po prostu wyłączy bezpieczniki, nie unieszkodliwi systemu. Mimo to do centralki trzeba doprowadzić zwykłe zasilanie elektryczne, najlepiej z osobnego obwodu, niezależnego od głównych obwodów domu.

Druga ważna kwestia: komunikacja z firmą monitorującą lub z Waszym telefonem. Klasycznie odbywało się to przez linię telefoniczną, dziś najczęściej przez Internet (kabel sieciowy LAN) lub kartę SIM (komunikacja GSM). Najbezpieczniejsze rozwiązanie to oba kanały jednocześnie – jeśli włamywacz przetnie kabel internetowy lub akurat pada serwer dostawcy, GSM przejmuje rolę. Dlatego do miejsca, gdzie planujecie centralkę, oprócz zasilania doprowadźcie również kabel sieciowy z routera. To kilka metrów skrętki dorzucone do reszty instalacji – a otwiera Wam dostęp do całej kategorii rozwiązań w przyszłości.

Monitoring kamerowy – decyzja równoległa

Bardzo często alarm i monitoring kamerowy planuje się razem, bo logika jest podobna – kable do kamer, podobnie jak do czujników, najlepiej poprowadzić na etapie instalacji elektrycznej. Kamery IP wymagają kabla skrętki UTP kategorii 5e lub 6, który jednocześnie przesyła obraz i zasilanie (technologia PoE – Power over Ethernet). Szczegółowo opisałem ten temat w artykule o monitoringu domu z kamerami i rejestratorem NVR – tam znajdziecie konkretne wskazówki dotyczące doboru kamer, lokalizacji i parametrów rejestratora.

Najczęstsze lokalizacje kamer to rogi elewacji obejmujące podjazd, drzwi wejściowe i ogród z tyłu domu. Kabel z każdej kamery musi prowadzić do jednego punktu – rejestratora NVR, który najczęściej ustawia się obok centralki alarmu albo w szafie sieciowej. Tu znów: krótka rozmowa z elektrykiem, kilka kabli więcej, a w przyszłości pełna swoboda decyzji o systemie monitoringu.

Kamery na elewacji to ten sam problem co syrena – po dociepleniu i wytynkowaniu fasady każda zmiana boli. Zaplanujcie wcześnie, gdzie mają wisieć, na jakiej wysokości, w którym kierunku patrzeć. Najlepiej zrobić to przy okazji projektowania oświetlenia zewnętrznego, bo i tak rozmawiacie wtedy o kablach na elewacji.

Współpraca z innymi systemami w domu

Alarm w nowoczesnym domu rzadko jest systemem oderwanym od reszty. Coraz częściej wchodzi w interakcję z innymi instalacjami. Z roletami zewnętrznymi – uzbrojenie alarmu na noc może automatycznie zamknąć rolety. Z oświetleniem – wykrycie ruchu na zewnątrz włącza światło, a sam alarm uruchamia symulację obecności podczas Waszej nieobecności. Z czujnikami zalania – woda wykryta w łazience lub kotłowni zamyka zawór główny i wysyła powiadomienie. Z rekuperacją – pożar lub dym wykryty przez czujnik wyłącza wentylację, żeby nie roznosić ognia po domu. Z bramą garażową i furtką – uzbrojony alarm blokuje otwarcie z zewnątrz, a sygnał z czytnika rozbraja system i otwiera bramę jednocześnie.

To wszystko wymaga albo systemu smart home, albo centralki alarmu z odpowiednio bogatymi wyjściami sterującymi. Decyzja, czy idziecie w kierunku pełnej automatyki, czy ograniczacie się do klasycznego alarmu, ma wpływ na to, co i gdzie kablujecie. Jeśli budujecie dom z myślą o automatyce – konieczna jest rozmowa z firmą specjalizującą się w smart home jeszcze przed elektrykiem, żeby skoordynować obie instalacje. Jeśli chcecie mieć tylko alarm, wystarczy elektryk z doświadczeniem w niskich prądach.

Jak współpracować z firmą alarmową – montażystą

Tu mam dla Was praktyczną radę: nie zamawiajcie sprzętu alarmowego ani jego montażu na etapie kucia bruzd. To zbyt wcześnie. Wybór konkretnej centralki i czujników można odłożyć aż do etapu osprzętu elektrycznego, czyli po malowaniu. W tym czasie technologia idzie do przodu, a Wy zyskujecie elastyczność – być może okaże się, że chcecie zintegrować alarm ze smart home, a wtedy wybierzecie inny system, niż planowaliście wcześniej.

Co warto zrobić teraz, na etapie kucia bruzd: znaleźć firmę alarmową lub elektryka z doświadczeniem w niskich prądach, pokazać mu projekt domu i poprosić o wytyczne, którędy i jak prowadzić kable. Wielu z nich robi to za niewielką opłatę albo nawet za darmo, jeśli zostawicie sobie u nich zamówienie na przyszłość. Ich wiedza jest praktyczna – wiedzą, gdzie najczęściej montuje się czujniki, jakie kable wybrać, jak rozplanować centralkę, żeby później nie było problemów z dorzucaniem kolejnych elementów.

Druga rzecz: opiszcie dokładnie u elektryka, gdzie kończą się kable alarmowe. Najlepiej narysujcie to na planie domu i zachowajcie ten dokument razem z dokumentacją powykonawczą – tak samo jak rzut z położeniem instalacji elektrycznej. Za pięć lat, gdy będziecie chcieli dorobić alarm, bez tej dokumentacji będziecie po omacku szukać, gdzie jest który kabel.

Co z domami w trakcie budowy bez stanu zamkniętego

Jest jeszcze jeden aspekt – ochrona samej budowy. Ubezpieczyciel zazwyczaj nie ubezpieczy Waszego domu od kradzieży, dopóki nie ma stanu surowego zamkniętego (okna, drzwi) i alarmu. Dobrze pomyśleć o tymczasowej ochronie już na etapie, gdy na budowie pojawiają się drogie materiały – stolarka, instalacja elektryczna z miedzianymi kablami, kotły grzewcze. To są rzeczy, które złodzieje doskonale znają i chętnie zabierają.

Tymczasowa ochrona to najczęściej system bezprzewodowy z kartą GSM, który firma ochroniarska podstawia na czas budowy. Po zakończeniu budowy demontuje się go i instaluje docelowy system przewodowy. Koszt takiej ochrony zależy od regionu i konkretnej firmy, ale w skali budowy domu jest niewielki, a oszczędza wiele nerwów.

Podsumowanie – decyzje do podjęcia w odpowiedniej kolejności

Żebyście mieli to jasno zebrane, kolejność decyzji wygląda tak. Na etapie projektu wnętrz lub przed instalacją elektryczną zastanawiacie się, czy chcecie kiedykolwiek mieć alarm i monitoring – odpowiedź zwykle brzmi „tak, na wszelki wypadek". Następnie konsultujecie z elektrykiem lub firmą alarmową, którędy poprowadzić kable: do każdego okna na parterze i piwnicy, do drzwi wejściowych i tarasowych, do drzwi z garażu, do potencjalnych miejsc czujników ruchu, do syreny na elewacji, do centralki w pomieszczeniu trudno dostępnym, do manipulatora przy drzwiach, do kamer na rogach domu.

Kable rozprowadzane są razem z instalacją elektryczną przed wykonaniem tynków. Końcówki w puszkach, oznaczone, zaplombowane. Plan dokumentowany i archiwizowany razem z dokumentacją powykonawczą.

Sam montaż czujników, centralki i syreny odbywa się dużo później – po malowaniu, razem z osprzętem elektrycznym lub nawet po wprowadzeniu się. Wybór konkretnego producenta i modelu zostawiacie sobie na ostatnią chwilę, żeby wykorzystać najnowsze rozwiązania dostępne na rynku w momencie zakupu.

Cała ta operacja na etapie budowy to dosłownie kilkaset złotych za kable plus drobny dodatek do robocizny elektryka. W zamian zyskujecie pełną swobodę decyzji w przyszłości – od pełnego alarmu z monitoringiem ochroniarskim, przez prosty system z powiadomieniami na telefon, po nic, jeśli stwierdzicie, że alarm nie jest Wam potrzebny. To jest przykład dokładnie tej kategorii decyzji, o których piszę w mojej książce w części bonusowej – decyzji, które na etapie budowy są niemal darmowe, a ich brak później kosztuje krocie.

Kilka uwag na koniec

Chciałbym, żebyście zwrócili uwagę na dwie rzeczy. Po pierwsze – żaden alarm nie jest substytutem porządnych drzwi, zamków antywłamaniowych, dobrych okien z okuciami klasy RC2 lub wyższej i rolet zewnętrznych. Alarm jest dodatkową warstwą zabezpieczenia, nie zastępuje fizycznych przeszkód. Włamywacz, który spotka antywłamaniowe drzwi i okna, w większości przypadków po prostu pójdzie dalej. Włamywacz, który wejdzie przez słabo zabezpieczone okno i usłyszy syrenę, ma kilka minut na to, żeby zabrać co popadnie i uciec.

Po drugie – jeśli decydujecie się na monitoring zewnętrzny przez firmę ochroniarską, dokładnie przeczytajcie umowę. Zwracajcie uwagę na czas reakcji patrolu, na to, kto pokrywa koszty fałszywych alarmów (potrafią się zdarzać), na warunki wypowiedzenia umowy. Polskie firmy ochroniarskie różnią się jakością – warto poprosić o referencje od osób, które już z nich korzystają, najlepiej w Waszej okolicy.

Niniejszy artykuł opisuje praktyki, które stosuję na swoich budowach. Konkretne rozwiązania techniczne instalacji alarmowej powinny być uzgodnione z licencjonowanym instalatorem systemów alarmowych, a w przypadku monitoringu zewnętrznego – z certyfikowaną firmą ochroniarską. Wybór konkretnego sprzętu i konfiguracja systemu wymagają indywidualnej analizy zagrożeń, układu domu i Waszych potrzeb. W razie wątpliwości skonsultujcie się z kierownikiem budowy oraz wykonawcą posiadającym odpowiednie uprawnienia w zakresie systemów zabezpieczeń.
