Czujniki dymu i czadu – gdzie montować w domu

Czujnik dymu i czujnik czadu to dwa najtańsze elementy w całym domu, które potrafią uratować życie. Bateria, plastikowa obudowa, prosty czujnik fotoelektryczny albo elektrochemiczny – koszt jednej sztuki to ułamek tego, co wydajecie na drobiazgi w salonie. A mimo to wciąż widzę domy, w których nie ma ani jednego z nich, albo są zamontowane w miejscach, w których nie zdążą zadziałać na czas.

Rozłożę na czynniki pierwsze gdzie, na jakiej wysokości i w jakiej liczbie powinny zostać zamontowane oba typy czujników. Pokażę Wam też, gdzie ich montować nie wolno, żeby nie tracić pieniędzy na urządzenia, które albo będą fałszywie alarmować, albo nie wykryją zagrożenia w porę. Czujniki dymu i czadu są jedną z czterech warstw kompleksowego systemu ochrony domu – tej, którą inwestorzy najczęściej pomijają, mimo że odpowiada za realne, statystycznie częste zdarzenia.

Dym i czad – dwa różne zagrożenia, dwa różne czujniki

Zanim przejdziemy do rozmieszczenia, musicie zrozumieć podstawową rzecz, którą wielu inwestorów myli. Czujnik dymu i czujnik czadu to dwa różne urządzenia. Wykrywają zupełnie inne substancje, montuje się je w innych miejscach i chronią przed innym typem zagrożenia.

Czujnik dymu (zgodny z normą PN-EN 14604) reaguje na cząstki dymu – czyli widzialne produkty spalania, które unoszą się w powietrzu razem z ciepłem. Najczęściej spotykane są czujki optyczne, czyli fotoelektryczne, które dobrze wykrywają dym z tlących się materiałów: materacy, foteli, izolacji elektrycznej. To właśnie taki rodzaj pożaru najczęściej zabija ludzi w domach jednorodzinnych – nie ogień, tylko dym z tlącej się tapicerki w nocy, kiedy wszyscy śpią.

Czujnik czadu (zgodny z normą PN-EN 50291-1) to zupełnie inne urządzenie. Reaguje na tlenek węgla – gaz bezbarwny, bezwonny, niewykrywalny zmysłami. Czad powstaje przy niepełnym spalaniu paliw: gazu, drewna, pelletu, węgla, oleju opałowego. Pojawia się, gdy kominek ma zaburzony ciąg, kocioł gazowy ma niedrożny kanał spalinowy albo gdy uszczelka w piecu po latach przestała trzymać. Człowiek czuje senność, ból głowy, traci przytomność. W przeciwieństwie do dymu, którego nie da się przeoczyć, czadu nie wyczuje nawet najbardziej czujny domownik.

Wniosek prosty: w domu z urządzeniem spalającym potrzebujecie obu rodzajów czujników. Nie zamiennie. Łącznie. Czujnik dymu nie wykryje czadu, czujnik czadu nie wykryje pożaru tlącej się sofy.

Czujnik dymu – gdzie powinien się znaleźć

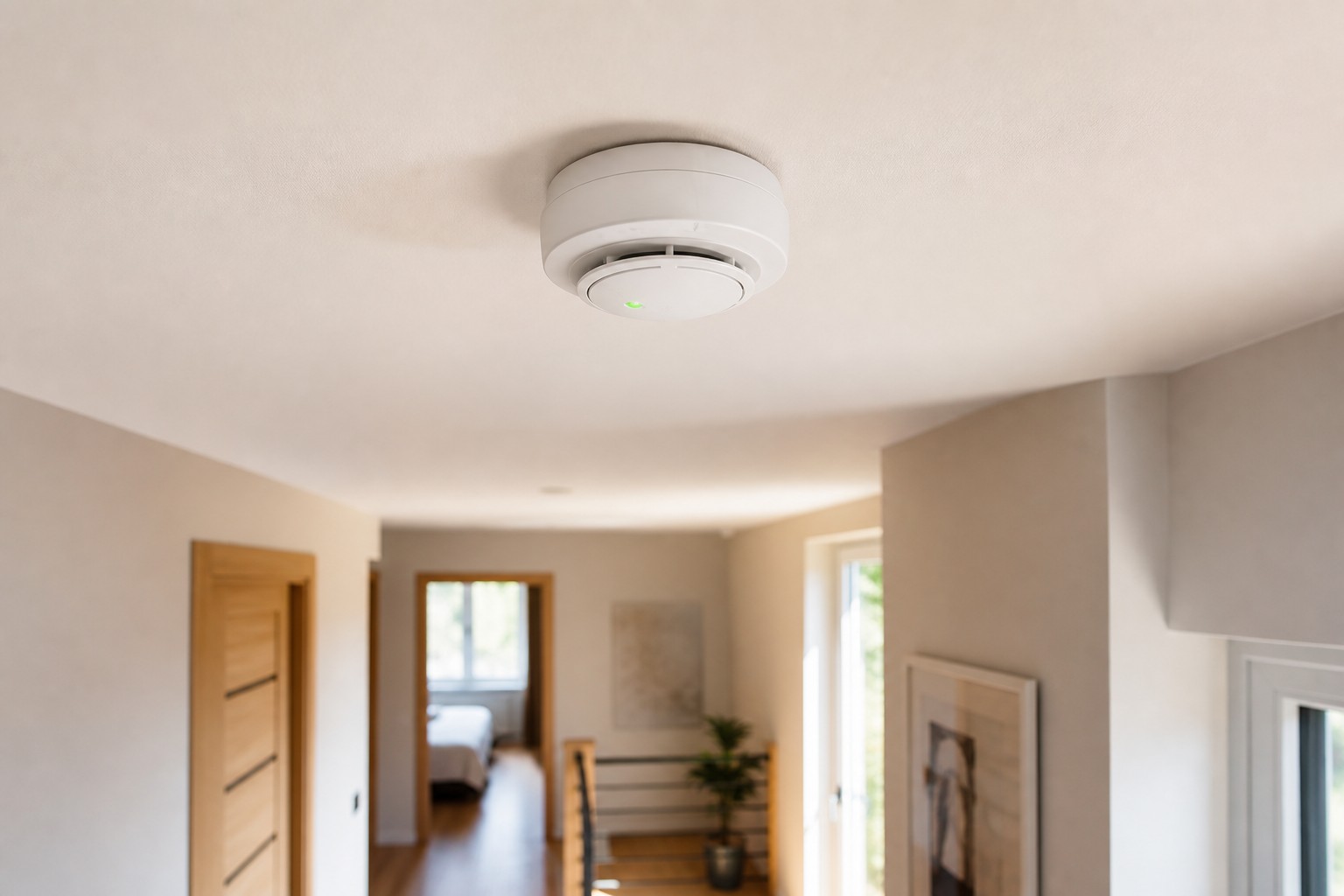

Zacznijmy od zasady ogólnej, która wynika wprost z fizyki: dym wznosi się razem z ciepłym powietrzem ku górze, więc czujnik dymu montujemy na suficie. Nie na ścianie pod sufitem, nie w rogu, tylko na płaszczyźnie sufitu – bo właśnie tam zbiera się dym, zanim zdąży opaść.

Dla domu jednorodzinnego o standardowym układzie traktuję jako minimum następujące rozmieszczenie:

jeden czujnik w każdej sypialni (osobno w sypialni rodziców, osobno w pokojach dzieci, osobno w pokoju gościnnym, jeśli ktoś tam regularnie śpi),
jeden czujnik na korytarzu prowadzącym do sypialni, najlepiej na końcu trasy ucieczkowej,
jeden czujnik w salonie albo w pomieszczeniu, w którym wieczorami przesiaduje rodzina (zwłaszcza jeśli jest tam kominek lub stosujecie świece),
jeden czujnik na każdej dodatkowej kondygnacji – czyli osobno na parterze i osobno na piętrze, nawet jeśli na danym poziomie nie ma sypialni,
jeden czujnik w pomieszczeniu technicznym, jeśli odbywa się tam przechowywanie rzeczy palnych (np. pralni z dużą liczbą tekstyliów).

Czujnika dymu nie montujemy:

w kuchni – para z gotowania i opary z patelni doprowadzą do regularnych fałszywych alarmów. Zamiast czujnika dymu w kuchni stosujemy czujnik termiczny, który reaguje dopiero na konkretną temperaturę (zazwyczaj około 58–60°C),
w łazience – para wodna po prysznicu wywoła alarm,
bezpośrednio nad piecem, kominkiem, suszarką do prania – to środowiska z normalnymi oparami, które zostaną odczytane jako zagrożenie,
w pobliżu kratek wentylacyjnych, anemostatów rekuperacji, klimatyzatorów – strumień powietrza z wymienników odepchnie dym, zanim trafi on do czujnika.

Wysokość i odległość – diabeł tkwi w szczegółach

Sam fakt zamontowania czujnika na suficie nie wystarczy. Jest kilka detali, które bardzo zmieniają skuteczność urządzenia.

Odległość od ściany. Czujnik powinien znaleźć się minimum 30 cm od najbliższej ściany. Powód jest prosty: w narożniku ściana–sufit powstaje strefa stagnacji powietrza, gdzie dym dociera dopiero po dłuższym czasie. Jeśli przykleicie czujnik tuż obok ściany, w pierwszej fazie pożaru będzie on po prostu nieaktywny.

Odległość od najdalszego punktu pomieszczenia. Producenci zazwyczaj podają zasięg jednego czujnika w obszarze do około 60 m². W praktyce dla domów jednorodzinnych warto przyjąć, że jedna czujka obsługuje pomieszczenie o powierzchni do 30–40 m² i o regularnym kształcie. Jeśli macie wielki, otwarty salon z kuchnią połączony z jadalnią – jedna czujka na 80 m² w narożniku to za mało. Lepiej zamontować dwie.

Sufity ze skosami i poddasza. Tu robi się ciekawiej. Skos dachowy działa jak rynna – dym płynie po nim w stronę kalenicy. Jednocześnie w samym szczycie tworzy się strefa stagnacji, w której powietrze prawie się nie miesza. Z tego powodu czujnika nie należy montować w samej kalenicy. Najlepiej umieszczamy go na skosie, około 30 cm w dół od najwyższego punktu, mierząc po długości połaci. W ten sposób trafiamy w aktywną strefę przepływu dymu.

Belki stropowe i podciągi. Jeżeli macie strop drewniany z widocznymi belkami albo podciąg żelbetowy o wysokości większej niż około 10 cm, traktujcie pole pomiędzy belkami jak osobne pomieszczenie. Belka zatrzymuje dym po jednej stronie i jeśli czujnik jest po drugiej, może nie wykryć zagrożenia w pierwszej fazie.

Sufity podwieszane. Tu zawsze pada pytanie – gdzie zamontować czujnik. Praktyka jest jednoznaczna: na suficie podwieszanym, czyli tym widocznym z pokoju. Tam zbiera się dym, w którym oddychają domownicy. Przestrzeń nad sufitem podwieszanym jest oddzielona płytą gipsowo-kartonową i ma własny obieg powietrza – czujka tam zamontowana ostrzeże Was o pożarze ukrytym, ale nie o tym, który dzieje się w pomieszczeniu.

Czujnik czadu – gdzie powinien wisieć

Z czadem sprawa jest mniej intuicyjna. Tlenek węgla ma masę molową bardzo zbliżoną do powietrza (28 g/mol względem 29 g/mol powietrza), więc nie opada ani nie unosi się tak wyraźnie jak dym. W praktyce miesza się z powietrzem dosyć równomiernie, choć w fazie świeżej emisji wraz z ciepłymi spalinami trochę się unosi.

Z tego względu czujnik czadu można zamontować na różnych wysokościach, ale są dwa sensowne podejścia, które stosuję na swoich budowach:

Wysokość oddychania siedzącej osoby (około 1,5 m od podłogi) – bo nas najbardziej interesuje to, czym oddychamy. Stężenie czadu na tej wysokości najlepiej oddaje realne ryzyko zatrucia,
Górna część ściany (około 15–30 cm pod sufitem) – bo ciepłe spaliny z niesprawnego pieca albo kominka unoszą się razem z falą cieplną i tam ich stężenie rośnie najszybciej. Ten wariant daje wcześniejszy alarm w fazie awarii.

Ja preferuję wariant wyższy, bo czujnik szybciej zareaguje na rozszczelnienie kotła czy zaburzenie ciągu kominkowego. Czego nie robić: nie montujcie czujnika czadu na suficie – w samym szczycie tworzy się strefa stagnacji, a czad miesza się z powietrzem, więc tam dotrze później niż w innych miejscach. Pamiętajcie też, żeby zawsze sprawdzić zalecenie konkretnego producenta – niektóre modele są kalibrowane na konkretną wysokość montażu.

Pomieszczenia, w których czujnik czadu jest absolutnie obowiązkowy:

kotłownia z kotłem gazowym, na pellet, na olej, na drewno lub węgiel – tu czad pojawia się jako pierwszy w razie awarii,
pomieszczenie z kominkiem albo kozą – niezależnie czy z płaszczem wodnym, czy bez. Kominek z zaburzonym ciągiem (np. po zatkaniu czopucha sadzą lub gniazdem ptaka) potrafi w kilkadziesiąt minut wpompować do salonu śmiertelną dawkę,
sypialnia sąsiadująca ścianą lub stropem z kotłownią – bo właśnie wtedy, kiedy śpicie, wycieki są najbardziej niebezpieczne,
garaż połączony bezpośrednio z budynkiem – szczególnie jeśli macie samochód spalinowy. Wystarczy raz włączyć silnik na chwilę przy zamkniętej bramie, żeby czad przedostał się do domu przez nieszczelne drzwi,
łazienka z gazowym junkersem albo piecykiem przepływowym – to historycznie najczęstsze miejsce zatruć czadem w Polsce.

Czujnika czadu nie warto stawiać:

tuż nad palnikiem kotła albo nad paleniskiem kominka – będzie reagował na chwilowe wzrosty stężenia podczas rozpalania,
w bezpośrednim sąsiedztwie kratki wentylacyjnej, okna, drzwi balkonowych – przeciąg powietrza spowoduje, że stężenie spadnie poniżej progu wykrywania nawet wtedy, kiedy w pomieszczeniu już jest niebezpiecznie,
w pomieszczeniach o ekstremalnej temperaturze albo wilgotności – większość czujek pracuje stabilnie w zakresie 0–40°C i wilgotności do 90%. Nieogrzewany garaż zimą może być na granicy.

Zasilanie – bateria czy 230 V z kabla

Tu zaczyna się temat, który dotyczy Was szczególnie wtedy, kiedy budujecie nowy dom – bo macie szansę zrobić to dobrze za niewielkie pieniądze. Czujki autonomiczne dzielą się z grubsza na trzy typy:

Bateryjne ze standardową baterią 9 V – najtańsze, ale wymagają wymiany baterii zazwyczaj raz w roku. W praktyce wielu domowników o tym zapomina i czujka po dwóch latach zaczyna piszczeć w środku nocy o niskim stanie baterii, a po kolejnym roku po prostu przestaje działać,
Bateryjne z baterią litową o żywotności 10 lat – droższe, ale bezobsługowe przez cały okres pracy. Po 10 latach wymienia się całe urządzenie, bo i tak elektronika jest już za stara,
Zasilane z sieci 230 V z podtrzymaniem bateryjnym – czyli kabel poprowadzony jak do każdej innej oprawy oświetleniowej, plus bateria buforowa na wypadek braku prądu. Najlepsze rozwiązanie dla nowego domu.

Jeśli budujecie dom – na etapie instalacji elektrycznej zaplanujcie kable do czujek dymu i czadu w każdym docelowym miejscu. Koszt to dosłownie kilka metrów przewodu YDY 3×1,5 i kilka puszek instalacyjnych więcej. Trzeba pamiętać, że szczegóły układu obwodu (np. czy podłączać czujki do osobnego obwodu, czy do oświetlenia) ustalcie z elektrykiem i z kierownikiem budowy zgodnie z aktualnymi wymaganiami norm. Ale samo doprowadzenie kabla do tych punktów to inwestycja, która kosztuje grosze, a otwiera Wam drogę do poważnego, sieciowo połączonego systemu detekcji.

Czujki połączone w sieć – ważna cecha dla większego domu

Przy domu jednorodzinnym o powierzchni 150 czy 200 m², z dwiema kondygnacjami i pięcioma czy sześcioma czujkami, sytuacja jest taka: czujnik dymu w sypialni dziecka na piętrze nie obudzi Was na parterze. A czujnik w salonie nie obudzi nikogo w sypialni. Jeśli tlący się fotel uruchomi alarm w salonie, a wszyscy śpią piętro wyżej z zamkniętymi drzwiami – alarm jest praktycznie bezużyteczny.

Dlatego w średnich i dużych domach standardem powinny być czujki połączone w sieć. Działa to tak: jeśli zadziała którakolwiek z nich, wszystkie pozostałe również zaczynają alarmować. W rezultacie mamy gwarancję, że niezależnie od tego, gdzie wybuchnie pożar, alarm dotrze do miejsca, w którym śpicie. Najwygodniej zintegrować je z centralą alarmową, która w razie wykrycia dymu wysyła powiadomienie SMS i wezwanie agencji ochrony.

Połączenie jest możliwe dwoma sposobami:

Przewodowo – dodatkowy przewód komunikacyjny pomiędzy czujkami. Wymaga zaplanowania na etapie elektryki, ale jest najpewniejsze i nie wymaga konfiguracji,
Radiowo – czujki łączą się ze sobą bezprzewodowo. Możliwe również w istniejącym domu, bez kucia ścian. Wymaga sparowania urządzeń podczas pierwszej instalacji.

Smart home i powiadomienia na telefon

Jeśli planujecie smart home – albo nawet jeśli nie, ale lubicie technologię – rozważcie czujki z modułem Wi-Fi lub innym systemem komunikacji bezprzewodowej (Z-Wave, Zigbee, Matter). W praktyce dają one dwie istotne korzyści.

Po pierwsze, alarm trafia na telefon nawet wtedy, kiedy nie ma Was w domu. Wyobraźcie sobie, że wyjeżdżacie na weekend do rodziców, a w domu zostaje suszarka do prania, która właśnie się zatrzymała na uszkodzonym łożysku i tli się. Bez powiadomienia push dowiecie się dopiero wtedy, kiedy wrócicie do zgliszczy. Z powiadomieniem – macie szansę zadzwonić do sąsiada albo do straży pożarnej, zanim sytuacja wymknie się spod kontroli.

Po drugie, czujki smart często zapisują historię zdarzeń – kiedy testowano urządzenie, kiedy wymagało serwisu, kiedy wystąpił chwilowy alarm. To bardzo przydatne, jeśli chcecie wiedzieć, czy system w ogóle działa.

Konserwacja – bez tego cała inwestycja jest bezużyteczna

Najlepsza czujka to taka, która jest sprawna w momencie pożaru. To brzmi banalnie, ale praktyka pokazuje, że bardzo dużo czujek po kilku latach jest zwyczajnie martwa – bateria się rozładowała, kurz osiadł na czujniku optycznym, ktoś wyłączył alarm po fałszywym zadziałaniu i zapomniał włączyć z powrotem. Dlatego raz na kwartał albo przynajmniej raz na pół roku przejdźcie po domu i naciśnijcie przycisk testowy na każdej czujce. To zajmuje chwilę, a pokazuje, czy elektronika i baterie są w porządku.

Raz w roku odkurzcie czujki – kurz na elemencie optycznym czujnika dymu może wywołać fałszywe alarmy albo, co gorsza, zmniejszyć czułość. Wystarczy delikatne odkurzanie z zewnątrz odkurzaczem z miękką końcówką.

Czujki dymu zazwyczaj mają żywotność około 10 lat – po tym czasie elektronika i element optyczny zaczynają się degradować. Czujki czadu mają trochę krótszą żywotność, najczęściej 5–7 lat (choć nowsze modele bywają deklarowane na 10 lat), bo elektrochemiczny sensor tlenku węgla po prostu się starzeje. Na obudowie każdej czujki znajdziecie datę produkcji albo datę zalecanej wymiany – sprawdźcie ją po zakupie, żeby nie kupić urządzenia, które już połowę życia spędziło w magazynie hurtowni.

Co zrobić, jeśli budujecie albo remontujecie

Najkrócej, jak się da: na etapie instalacji elektrycznej nowego domu doprowadźcie kable do każdego punktu, w którym docelowo ma znaleźć się czujka – sypialnie, korytarz, salon, kotłownia, garaż, pomieszczenie z kominkiem. Nawet jeśli na początku zamontujecie tam tylko czujki bateryjne, zawsze możecie później wymienić je na sieciowe bez kucia ścian.

Podczas planowania ułożenia mebli i sufitu podwieszanego pamiętajcie, gdzie wypadną czujki – żeby nie skończyły potem 20 cm od kratki rekuperacji albo dosłownie pod ramieniem żyrandola.

I rzecz najważniejsza: zamontowanie czujnika to nie jest zadanie, które można odłożyć na później. Pożar nie wybiera dnia, w którym wszyscy są przygotowani. Dom bez czujnika dymu i bez czujnika czadu – niezależnie od tego, jak drogi i jak dobrze zaprojektowany – jest po prostu bardziej niebezpieczny niż musi być.

Disclaimer

Powyższy artykuł opisuje zasady rozmieszczenia czujników dymu i tlenku węgla, które stosuję na swoich budowach i które wynikają z norm PN-EN 14604 oraz PN-EN 50291. Konkretne wymagania dla Waszego domu mogą się różnić w zależności od układu pomieszczeń, rodzaju zastosowanych urządzeń spalających, wysokości i kształtu sufitów oraz aktualnych przepisów ochrony przeciwpożarowej. Przed montażem zawsze sprawdźcie aktualną instrukcję producenta konkretnego modelu czujki – niektóre urządzenia mają specyficzne wymagania co do wysokości montażu, odległości od ściany czy minimalnej temperatury pracy. W przypadku wątpliwości skonsultujcie rozmieszczenie z kierownikiem budowy, projektantem instalacji elektrycznej lub specjalistą od systemów przeciwpożarowych. Czujki dymu i czadu są elementem bezpieczeństwa – oszczędność na ich liczbie albo jakości to oszczędność, która może kosztować zdrowie lub życie.
