Wiązanie ścian działowych z nośnymi – jak zrobić to dobrze
Ściana działowa to nie samodzielny element. Jeśli źle zwiążecie ją z nośną, pierwsze pęknięcia pojawią się na tynku już po roku.
Ściana działowa wygląda na coś prostego. Cienka, lekka, nie przenosi obciążeń konstrukcyjnych z dachu czy ze stropu. Wielu inwestorów myśli o niej jak o „przegrodzie, która tylko dzieli pokoje". I właśnie dlatego na budowach widzę powtarzający się scenariusz: ściana działowa zostaje wymurowana na styk ze ścianą nośną, bez żadnego wiązania, bez kotew, bez strzępi, dociśnięta zaprawą do stropu. Po roku, dwóch latach na tynku w narożniku pojawia się pionowe pęknięcie. Czasem cienkie jak włos, czasem szerokie na milimetr. Pęknięcie wraca po każdej naprawie, bo problem nie leży w gładziach ani w farbie – leży w sposobie, w jaki ściana działowa została połączona z nośną i ze stropem.
W tym artykule pokażę Wam, jak to wiązanie powinno wyglądać w praktyce. Nie w teorii z kart technicznych, tylko tak, jak robimy to na budowach domów jednorodzinnych. Będą trzy poziomy decyzji: jak ściana działowa łączy się ze ścianą nośną w pionie, co dzieje się na styku ściany działowej ze stropem nad nią i jak ten wybór wpływa na całą resztę budowy – od tynków, przez gładzie, aż po pękające narożniki w gotowym domu.
Dlaczego ściana działowa pęka, jeśli źle ją zwiążemy
Najpierw kilka słów o tym, co tu w ogóle pracuje. Ściana działowa nie przenosi obciążeń konstrukcyjnych, ale to nie znaczy, że nic na nią nie działa. Po pierwsze – ściana ma własny ciężar, który musi w jakiś sposób stać stabilnie. Po drugie – obok niej żyje cały budynek. Strop ugina się pod obciążeniem (meble, ludzie, ścianki działowe na piętrze, śnieg na dachu w przypadku stropu nad ostatnią kondygnacją). Drewno więźby pracuje przy zmianach wilgotności. Mur kurczy się i pęcznieje pod wpływem temperatury. Cały budynek – mówiąc obrazowo – oddycha.
Jeśli ścianę działową na sztywno zwiążecie ze stropem (dociśniecie zaprawą do samego dołu stropu albo wmurujecie aż do styku), to przy najmniejszym ugięciu stropu cała ta praca przenosi się bezpośrednio na ścianę działową. A ściana działowa nie jest po to, żeby przyjmować obciążenia ze stropu. W efekcie pęka – najczęściej w narożniku, gdzie spotyka się ze ścianą nośną, albo wzdłuż linii sufitu.
Z drugiej strony – jeśli ściana działowa zostanie tylko postawiona obok ściany nośnej, bez żadnego wiązania, na samej zaprawie, to nie ma jej co trzymać w pionie. Tynk popęka w pionowym narożniku przy pierwszych zmianach temperatury i wilgotności. Rozwiązanie tego problemu nie polega więc na tym, żeby zrobić wiązanie „mocniejsze" albo „luźniejsze". Polega na tym, żeby zrobić je celowo – mocno tam, gdzie ściana ma stać stabilnie w pionie, i celowo luźno tam, gdzie strop musi mieć możliwość pracy.
Kiedy murować ściany działowe – zanim w ogóle pomyślicie o wiązaniu
Najczęstszy błąd na budowach to murowanie ścian działowych zbyt wcześnie. Spotykam ekipy, które chcą postawić działówki od razu po wymurowaniu ścian nośnych razem z wieńcem żelbetowym, jeszcze przed dachem. Tłumaczenie zazwyczaj brzmi: „murarz już jest na budowie, postawimy wszystko za jednym zamachem". Brzmi rozsądnie, ale to bardzo zły pomysł.
Ściany działowe muruje się po przykryciu dachu. Powodów jest kilka. Po pierwsze – do tego momentu macie więcej czasu na decyzje dotyczące układu pomieszczeń. Bardzo często okazuje się, że na etapie projektu wnętrz coś trzeba zmienić: przesunąć ścianę o 30 cm, dodać niszę pod zabudowę, zlikwidować jedną ścianę i zrobić w to miejsce większy salon. Łatwiej dyskutować o tym, gdy działówek jeszcze nie ma. Po drugie – ściany działowe nie mogą stać miesiącami pod gołym niebem, narażone na deszcze i zawilgocenie. A przede wszystkim – działówki, jeśli postawi się je za wcześnie, będą przeszkadzać innym ekipom: dekarzom, ciesielom, instalatorom rozprowadzającym kable elektryczne i rury wodno-kanalizacyjne. Łatwiej ułożyć kanalizację bez wewnętrznych ścianek, łatwiej rozprowadzić elektrykę po otwartym piętrze, łatwiej wnieść materiał na stropy.
Najwłaściwszy moment na ściany działowe to po wykonaniu dachu, ale przed instalacjami. Wtedy działówki są już postawione, instalator widzi, gdzie ma rozprowadzać kable i rury, a budynek jest zabezpieczony przed deszczem.
Izolacja pozioma na parterze – nie zapomnijcie o papie
Pierwsza rzecz, o której wielu ekip zapomina przy działówkach: izolacja pozioma na pierwszej warstwie. Tak samo jak przy ścianach nośnych, pierwsza warstwa muru ściany działowej na parterze musi być wymurowana na pasie papy. Cel jest dokładnie taki sam – odcięcie kapilarnego podciągania wilgoci z płyty fundamentowej lub ze stanu zerowego.
Brzmi banalnie, ale na budowach widzę to nagminnie pomijane. Ściana nośna ma papę, działówka stoi obok bezpośrednio na chudziaku albo na płycie. Po roku, dwóch w domu pojawia się charakterystyczne zaciemnienie na dole takiej ściany – wilgoć ciągnąca się od fundamentu. Potem trzeba ją osuszać, czasem skuwać tynk, podcinać ścianę. To wszystko można zrobić od razu pasem papy szerokim na grubość pustaka, kosztującym kilkadziesiąt złotych za całą działówkę. Pamiętajcie o tym lub przypilnujcie wykonawcę.
Wiązanie pionowe ze ścianą nośną – dwa poprawne sposoby
Tu dochodzimy do sedna. Ścianę działową ze ścianą nośną można połączyć na dwa sposoby. Oba są poprawne, oba mają swoje miejsce.
Sposób pierwszy – strzępia w ścianie nośnej
Strzępia to wcięcia (lub wystające zęby) pozostawione w ścianie nośnej, w które wchodzą pustaki ściany działowej. To klasyczne wiązanie murarskie znane z połączeń pionowych w samym murze nośnym. Co drugi pustak ściany nośnej pozostawia się wysunięty (lub wcięty) tak, żeby ściana działowa wchodziła w gotowy „ząbek". Powstaje mechaniczne wiązanie murarskie, takie samo jak w przewiązaniach pionowych w samej ścianie nośnej.
To rozwiązanie wymaga jednak uprzedniego zaplanowania układu ścian działowych. Jeśli ekipa muruje ściany nośne i wie dokładnie, gdzie potem stanie działówka, może zostawić strzępia od razu. Jeśli na etapie ścian nośnych nie wiecie jeszcze, gdzie stanie ścianka, strzępi nie dorobicie po fakcie. Dlatego ten sposób stosuje się głównie tam, gdzie układ pomieszczeń jest pewny i nie planuje się zmian. W praktyce – w domach budowanych ściśle według projektu, bez modyfikacji.

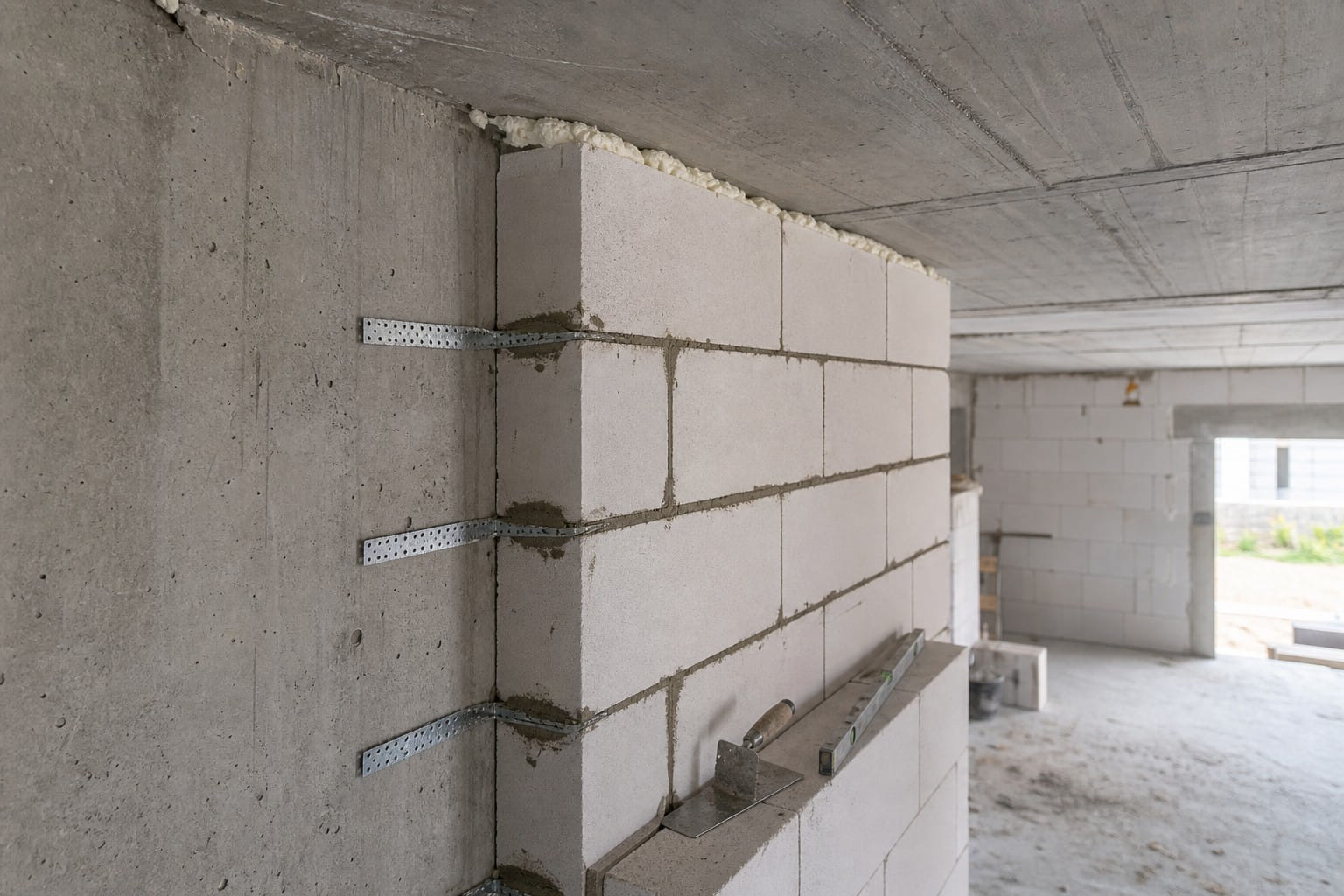

Sposób drugi – łączniki metalowe (kotwy)
To rozwiązanie znacznie częściej stosowane na współczesnych budowach. Polega na zamocowaniu w ścianie nośnej metalowych kotew (najczęściej ze stali ocynkowanej lub nierdzewnej, w postaci pasków blachy z otworami albo specjalnych profili dedykowanych do tego celu). Kotwy mocuje się do ściany nośnej kołkami rozporowymi i wpuszcza w spoinę poziomą ściany działowej co 2–3 warstwy pustaka.
Zaletą tego rozwiązania jest pełna elastyczność – ścianę działową można ustawić w dowolnym miejscu, nawet jeśli ściana nośna jest już dawno wymurowana. Jest to też metoda znacznie bardziej tolerancyjna na zmiany projektowe na ostatnią chwilę. W praktyce – jeśli na Waszej budowie ściany nośne zostały wymurowane bez strzępi, łączniki metalowe są jedyną prawidłową drogą.
Ważne: kotwy nie służą do tego, żeby „doczepić" ścianę działową do nośnej za pomocą jednego paska blachy na całą wysokość. Łączników musi być kilka rozłożonych regularnie – co 50–60 cm wysokości, czyli mniej więcej co druga–trzecia warstwa pustaka. To jest minimum, które pozwala ścianie działowej stać sztywno w pionie.
Szczelina pod stropem – krytyczny szczegół, o którym zapomina połowa ekip
Teraz przechodzimy do najważniejszej rzeczy w całym tym temacie. Niezależnie od tego, czy zwiążecie działówkę ze ścianą nośną przez strzępia czy przez łączniki metalowe, na styku ściany działowej ze stropem nigdy nie wolno domurowywać ściany na styk z dolną krawędzią stropu. Zostawiamy szczelinę 2–3 cm.
Powód jest prosty i wynika wprost z fizyki konstrukcji. Strop pracuje. Ugina się pod obciążeniami użytkowymi (meble, ludzie chodzący po piętrze), pod ciężarem warstw posadzkowych (styropian, wylewka, panele), pod obciążeniem śniegiem w przypadku stropu nad ostatnią kondygnacją albo stropodachu płaskiego. Ugięcie stropu w domu jednorodzinnym mierzymy w milimetrach – ale te kilka milimetrów jest w zupełności wystarczające, żeby zniszczyć ścianę działową, jeśli jest ona dociśnięta do stropu na sztywno.
Co się dzieje, gdy ścianę działową wymurujecie na styk? Strop ugina się i zaczyna naciskać z góry na ścianę. Ściana działowa staje się – wbrew Waszej woli – elementem konstrukcyjnym, dźwigającym fragment stropu. Tylko że ona nie jest do tego zaprojektowana. Pęka. Pęka tynk wzdłuż linii sufitu, pękają same pustaki, pęka narożnik, w którym łączy się ze ścianą nośną. Naprawianie tego po fakcie polega na skuwaniu tynku, ostrożnym wycinaniu górnej warstwy ściany działowej i zostawianiu szczeliny – czyli robieniu post factum tego, co powinno zostać zrobione od początku.
Jak prawidłowo zostawić tę szczelinę? Ścianę działową muruje się do poziomu około 2–3 cm poniżej dolnej krawędzi stropu. Tę przestrzeń wypełnia się pianką poliuretanową niskoprężną (wyłącznie niskoprężną – zwykła pianka montażowa pęczniejąca jest tu niedopuszczalna, bo wytworzy nacisk na strop) albo wełną mineralną wciśniętą w szczelinę. Pianka albo wełna pełni dwie funkcje: wypełnia szczelinę akustycznie i termicznie, jednocześnie jest na tyle elastyczna, że pozwala stropowi swobodnie pracować bez przeniesienia obciążenia na ścianę działową.
Jeśli w dalszej kolejności na ścianie pojawi się tynk, to tynk również nie może łączyć ściany działowej ze stropem na sztywno. W tym miejscu potrzebne są albo elastyczne uszczelnienia akrylowe (już na etapie wykończenia, po tynkach i gładziach), albo dylatacja zatarta osiatkowaniem i akrylem przed malowaniem. To jest jeden z najczęstszych powodów pęknięć w gotowym domu wzdłuż linii sufitu – ekipa wytynkowała ścianę działową razem ze stropem, sztywno, „bez szczeliny", a strop dalej pracuje.
Otwory drzwiowe w ścianach działowych – pułapka, której łatwo uniknąć
Jeszcze jedna sprawa, o której piszę, bo widzę ją na budowach regularnie. Przy murowaniu ścian działowych wykonawcy ustalają wielkość otworów drzwiowych „na oko" albo dokładnie według projektu. Problem polega na tym, że na etapie murowania ścian działowych jeszcze nie wiecie dokładnie, jakie drzwi wewnętrzne wybierzecie. Drzwi wewnętrzne mają różne grubości skrzydeł, różne ościeżnice (regulowane mają większą rezerwę montażową niż klasyczne), różne wymagania dotyczące otworu w murze.
Moja rada: otwory drzwiowe w ściankach działowych zawsze murujcie z pewnym zapasem na wysokość. Lepiej, żeby otwór był o 2–3 cm wyższy, niż gdyby okazał się za niski. Zmniejszenie otworu po fakcie to kilka pustaków i trochę zaprawy. Powiększenie – to wykuwanie, nadproże, czasem przerabianie nadproży i ścian. Nieproporcjonalnie więcej pracy.
Z szerokością jest podobnie. Jeśli wybieracie drzwi 80, otwór montażowy zazwyczaj wynosi około 92–94 cm (zależnie od ościeżnicy). Jeśli macie wątpliwości, zostawcie sobie 1–2 cm rezerwy. Ten margines jest dosłownie nic niekosztujący na etapie murowania, a oszczędza kłopotów później.
Jak wiązanie ścian działowych wpływa na całą dalszą budowę
Zwracam Waszą uwagę na coś, czego z perspektywy etapu murowania działówek wcale nie widać. To, jak zwiążecie ściany działowe z nośnymi i jak zostawicie szczelinę pod stropem, ma wpływ na wszystko, co dzieje się później.
Po pierwsze – tynki. Tynki maszynowe gipsowe nakłada się na całą ścianę razem z fragmentem sufitu. Jeśli ściana działowa nie ma szczeliny pod stropem, a do tego nie ma elastycznej dylatacji, to tynk pękający w narożniku ściany ze stropem zobaczycie na samym końcu, już po malowaniu. Zaczniecie szukać winnego u tynkarza, u gipsiarza, u malarza – a winowajcą jest ekipa od stanu surowego, która nie zostawiła miejsca na pracę stropu.
Po drugie – gładzie i malowanie. Pęknięcia w narożnikach (między ścianą działową a nośną oraz między ścianą działową a stropem) wracają po każdej naprawie, dopóki źródło problemu nie zostanie rozwiązane konstrukcyjnie. Dlatego w narożnikach łączeń ścian różnego typu (działowa–nośna, działowa–strop) warto stosować taśmy zbrojące – siatkę z włókna szklanego albo specjalne taśmy „amerykanki" zalecane przy tego typu połączeniach. Bez nich pęknięcia są tylko kwestią czasu.
Po trzecie – pękania w samej ścianie działowej. Jeśli ściana stoi w pionie tylko na zaprawie, bez wiązania z nośną, to zacznie się przechylać przy pierwszych większych obciążeniach – na przykład gdy zawiesicie na niej ciężką szafkę kuchenną albo telewizor. Ściana działowa z bloczków silikatowych albo gazobetonu wymaga normalnego wiązania, żeby utrzymać sztywność – tak jak każdy mur.
Co kontrolować na budowie – krótka lista praktyczna
Jeśli macie generalnego wykonawcę albo niezależną ekipę murarską, oto rzeczy do sprawdzenia, gdy ściany działowe są już wymurowane:
Pierwsza warstwa pustaka działówki musi być wymurowana na izolacji poziomej (papa) na parterze. Jeśli nie widzicie wystającego paska papy z obu stron muru – to izolacji nie ma. Punkt do natychmiastowej rozmowy z wykonawcą.
Połączenie ze ścianą nośną powinno być widoczne – albo w postaci strzępi (pustaki ściany nośnej i działowej zazębiające się w narożniku), albo w postaci kotew wystających ze ściany nośnej w spoinach poziomych ściany działowej. Jeśli ściana działowa „przykleja się" do nośnej tylko zaprawą, bez żadnego wiązania mechanicznego – to błąd.
Pod stropem powinna być widoczna szczelina 2–3 cm. Po wymurowaniu, przed wypełnieniem, podejdźcie i obejrzyjcie. Po wypełnieniu pianką niskoprężną lub wełną też powinno być widać, że ściana nie została wymurowana na styk ze stropem. Jeśli pustaki sięgają samej dolnej krawędzi stropu, ekipa musi je przyciąć.
Otwory drzwiowe – sprawdźcie wymiary z miarką w ręku. Wysokość mierzcie od poziomu wykończonej podłogi (poziom zero), nie od chudziaka. Jeśli na etapie działówek poziom zero nie jest jeszcze gotową podłogą, dodajcie do otworu wszystkie warstwy posadzkowe (styropian, wylewka, panele albo płytki). Otwór drzwiowy o wysokości 200 cm liczony od chudziaka, gdy macie 23 cm warstw posadzkowych, to drzwi 177 cm – nie zmieszczą się żadne standardowe drzwi wewnętrzne.
Pion ścian działowych – sprawdzicie poziomicą 2-metrową. Odchyłka większa niż 5 mm na całej wysokości to sygnał do poprawki. Każdy może to zmierzyć sam, bez specjalistycznych narzędzi – więcej o procedurze pomiarów piszę w tekście o kontroli pionu i poziomu ścian.
Podsumowanie
Ściana działowa jest konstrukcyjnie najmniej wymagającym elementem domu. Nie przenosi obciążeń, nie ma wymagań termoizolacyjnych, nie pracuje pod ciężarem dachu czy stropu. Ale właśnie dlatego, że wydaje się prosta, ekipy często traktują ją po macoszemu – murują ją bez izolacji poziomej, łączą ze ścianą nośną tylko zaprawą, dociskają do stropu na styk. Konsekwencje tych zaniedbań pojawiają się dopiero w gotowym, zamieszkanym domu: pęknięcia w narożnikach, pęknięcia wzdłuż sufitu, czasem zawilgocenia od dołu.
Rozwiązanie nie wymaga drogich materiałów ani specjalistycznej wiedzy – wymaga tylko świadomości, jak budynek pracuje. Pasek papy pod pierwszą warstwą, strzępia albo kotwy metalowe co 2–3 warstwy w połączeniu ze ścianą nośną, szczelina 2–3 cm pod stropem wypełniona pianką niskoprężną albo wełną, zapas wysokości w otworach drzwiowych. Tyle. Każdy z tych elementów oddzielnie kosztuje kilkadziesiąt złotych albo wręcz nic, a razem decydują o tym, czy w Waszym domu pojawią się pęknięcia, na które będziecie potem szukać winnego. Te same zasady – w wersji „suchej" – obowiązują przy ściankach działowych z karton-gipsu: dylatacja akustyczna pod profilem UD, łączenie kotwicami ze ścianą nośną, szczelina pod stropem.
O tym, jak dalej pracować z tak wymurowanymi ścianami – kiedy je tynkować, jak prowadzić instalacje wewnątrz nich, jak wykonywać dylatacje przy malowaniu – piszę w innych artykułach z tego klastra oraz w mojej książce „Od marzenia do wprowadzenia". Tutaj zostawiam Was z tym jednym praktycznym wnioskiem: ściana działowa nie jest „obojętnym" elementem konstrukcji. Jest połączona ze ścianą nośną, ze stropem i z tym, co później będzie się działo na tynkach i gładziach. Wymaga staranności na etapie murowania, której nie zastąpią żadne późniejsze poprawki.
Niniejszy artykuł opisuje praktyki, które stosuję na moich budowach. Konkretne warunki Waszej budowy – rodzaj pustaka działowego, technologia stropu, projekt konstrukcyjny, sposób wykonania ścian nośnych – mogą wymagać dostosowania przedstawionych zaleceń. Połączenia ścian, dylatacje pod stropem oraz wiązanie ze ścianami nośnymi to elementy konstrukcyjne wpływające na bezpieczeństwo użytkowania budynku. W przypadku wątpliwości skonsultujcie się z kierownikiem budowy lub wykonawcą posiadającym uprawnienia do prowadzenia robót konstrukcyjno-budowlanych.
