Jak czytać projekt domu – poradnik dla laika

Otrzymaliście właśnie teczkę z projektem domu. Kilkadziesiąt stron rysunków technicznych, opisów, tabel i przekrojów. Architekt adaptujący przesłał Wam dokumentację do akceptacji, a Wy patrzycie na te wszystkie linie, symbole i wymiary jak na mapę obcego świata. Spokojnie – nie musicie kończyć studiów architektonicznych, żeby zrozumieć, co dokładnie pokazuje projekt Waszego przyszłego domu. Wystarczy poznać kilka podstawowych zasad i wiedzieć, na co zwracać uwagę.

Projekt budowlany to nie jedno, lecz kilka opracowań

Zanim zaczniecie analizować rysunki, musicie wiedzieć, z czego właściwie składa się dokumentacja projektowa. Projekt budowlany domu jednorodzinnego to nie jeden dokument, lecz zbiór kilku części, które razem tworzą całość niezbędną do uzyskania pozwolenia na budowę i późniejszej realizacji.

Pierwszą i najważniejszą dla Was częścią jest projekt architektoniczno-budowlany. To właśnie tutaj znajdziecie rzuty wszystkich kondygnacji, przekroje przez budynek, elewacje oraz szczegóły techniczne. Ten dokument pokazuje, jak dom będzie wyglądał i jak będzie zbudowany od strony konstrukcyjnej.

Drugą częścią jest projekt zagospodarowania terenu. Pokazuje on, gdzie dokładnie na działce stanie Wasz dom, jak będzie usytuowany względem granic, gdzie poprowadzone zostaną przyłącza mediów i jak wyglądać będzie dojazd. Ta część jest szczególnie istotna, bo to właśnie tutaj widzicie, ile miejsca zostanie Wam przed domem na samochody, a ile za domem na ogród.

Pozostałe opracowania to projekty branżowe, czyli instalacji elektrycznej, wodno-kanalizacyjnej, gazowej czy centralnego ogrzewania. W projekcie gotowym te elementy są zazwyczaj rozwiązane schematycznie, a ich doprecyzowanie następuje na etapie adaptacji lub nawet później, podczas budowy.

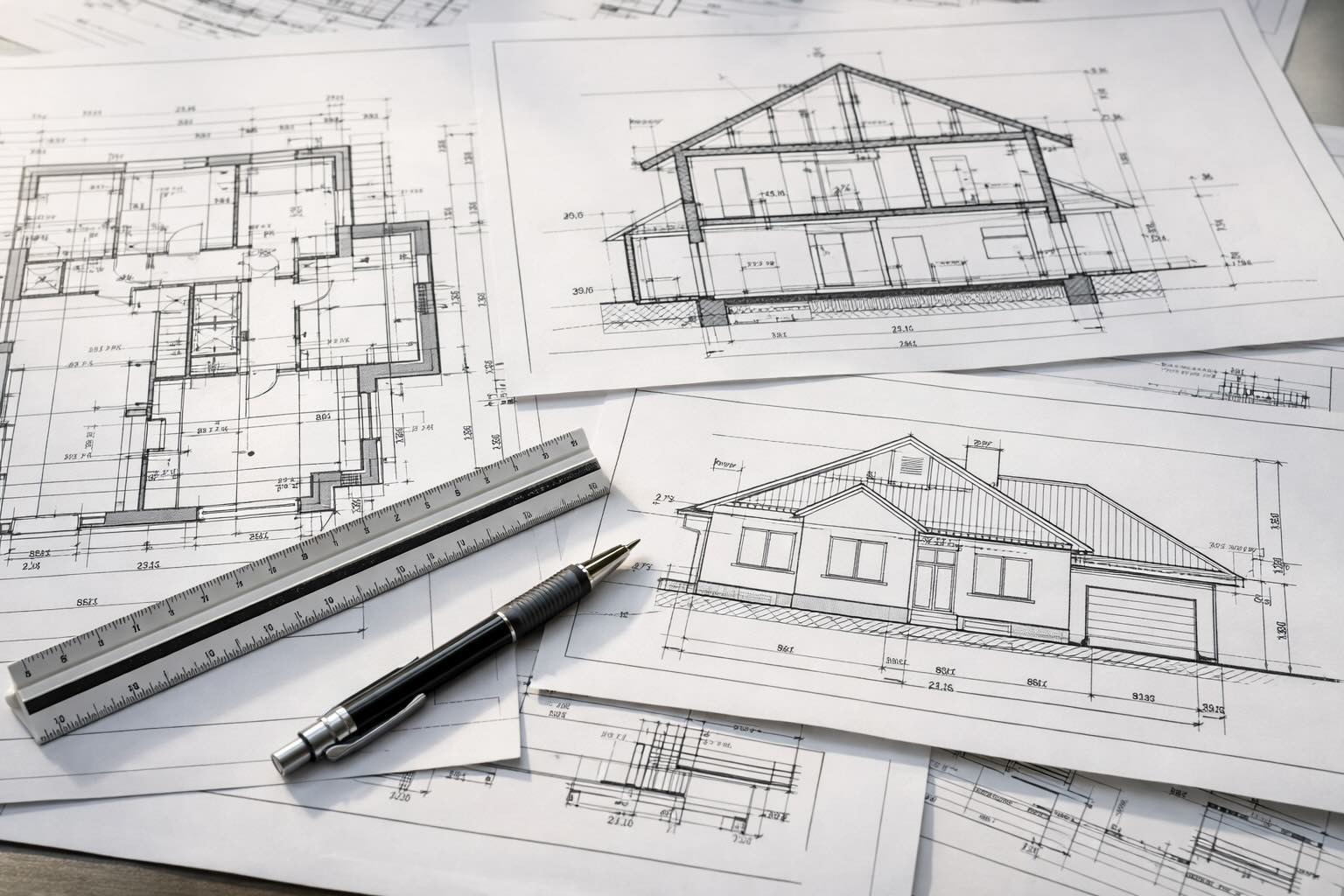

Rzuty kondygnacji – mapa Waszego przyszłego domu

Rzut kondygnacji to nic innego jak widok domu z góry, jakbyście zdjęli dach i patrzyli na poszczególne pomieszczenia. Budynek przecięty poziomą płaszczyzną na wysokości około metra nad podłogą – patrzycie na to, co zostało poniżej. Właśnie to pokazuje rzut.

Na rzucie parteru zobaczycie układ wszystkich pomieszczeń, ich wymiary, grubości ścian, lokalizację okien i drzwi. Każde pomieszczenie jest opisane nazwą i podana jest jego powierzchnia w metrach kwadratowych. To podstawowa informacja, którą możecie porównać z tym, co obiecuje karta katalogowa projektu.

Pierwsze, co warto zrobić po otrzymaniu projektu, to sprawdzić, czy powierzchnie poszczególnych pomieszczeń zgadzają się z tym, co widzieliście na stronie biura projektowego. Czasem zdarza się, że powierzchnia użytkowa podawana w ofercie jest liczona nieco inaczej niż na rysunkach wykonawczych. To nie oznacza, że ktoś Was oszukuje – po prostu różne biura stosują różne metodologie. Ważne, żebyście wiedzieli, ile metrów kwadratowych naprawdę będzie miał Wasz salon czy sypialnia.

Na rzucie znajdziecie również symbole okien i drzwi. Okna rysowane są jako prostokąty z przekątną lub podwójną linią wskazującą sposób otwierania. Drzwi natomiast pokazane są w formie łuku oznaczającego kierunek otwierania skrzydła. Ta informacja jest istotna z praktycznego punktu widzenia – pozwala ocenić, czy drzwi nie będą kolidować z meblami lub innymi elementami wyposażenia.

Co oznaczają te wszystkie linie i symbole

Rysunki techniczne mają swój język, który na pierwszy rzut oka może wydawać się skomplikowany. W rzeczywistości jednak bazuje on na kilku prostych zasadach, które łatwo opanować.

Grube, ciągłe linie oznaczają ściany konstrukcyjne, czyli te, które przenoszą obciążenia z dachu i stropu na fundamenty. Są to ściany nośne i ich nie można wyburzać ani modyfikować bez zgody konstruktora. Cieńsze linie to zazwyczaj ściany działowe, które dzielą przestrzeń na pomieszczenia, ale nie pełnią funkcji konstrukcyjnej. Te teoretycznie można przesuwać, choć każda taka zmiana wymaga aktualizacji projektu.

Linie przerywane na rzutach wskazują elementy znajdujące się powyżej płaszczyzny cięcia – na przykład nadproża nad oknami, belki czy otwory w stropie. Jeśli widzicie przerywaną linię biegnącą przez salon, może to oznaczać krawędź antresoli na piętrze lub belkę konstrukcyjną ukrytą w suficie.

Strzałki przy schodach wskazują kierunek wchodzenia na górę. Schody są jednym z elementów, które laikom sprawiają najwięcej trudności przy czytaniu projektu, bo pokazane są w sposób umowny. Linia ciągła ze strzałką zaczyna się od najniższego stopnia i prowadzi do najwyższego. Jeśli schody są przecięte linią ukośną z napisem oznaczającym wysokość, oznacza to, że widać tylko ich dolną część, a reszta biegnie już powyżej płaszczyzny cięcia.

Przekroje mówią więcej niż rzuty

Rzuty pokazują układ poziomy, ale żeby zrozumieć, jak dom będzie wyglądał w pionie, potrzebujecie przekrojów. Przekrój to widok budynku po przecięciu go pionową płaszczyzną. Kroisz dom na pół wielkim nożem i patrzysz na wnętrze jednej z połówek – właśnie to widzisz na rysunku.

Na przekroju widać wysokości poszczególnych kondygnacji, grubości stropów, kąt nachylenia dachu, poziom posadowienia fundamentów i wiele innych istotnych informacji. To właśnie tutaj sprawdzicie, czy Wasz salon będzie miał skos, jak wysoki będzie sufit na poddaszu i czy w garażu zmieści się samochód typu SUV.

Szczególnie ważny jest wymiar oznaczający wysokość w świetle, czyli odległość od podłogi do sufitu. W pomieszczeniach mieszkalnych powinna wynosić minimum 2,5 metra, ale projekty często przewidują więcej – 2,6 czy nawet 2,7 metra. Im wyższe pomieszczenie, tym bardziej przestronne wrażenie robi, ale jednocześnie więcej kosztuje ogrzewanie.

Na przekrojach znajdziecie też informacje o poziomie zero budynku, czyli umownym punkcie odniesienia, od którego mierzone są wszystkie wysokości. Zwykle jest to poziom gotowej posadzki parteru. Wszystkie inne poziomy – fundamenty, stropy, kalenica – podawane są jako wartości dodatnie lub ujemne względem tego poziomu. Jeśli widzicie oznaczenie -0,30, oznacza to, że dany element znajduje się 30 centymetrów poniżej poziomu posadzki parteru.

Wymiary – gdzie szukać i jak sprawdzać

Wymiary na rysunkach budowlanych podawane są w centymetrach. To może być zaskoczeniem dla osób przyzwyczajonych do myślenia w metrach, ale taka jest konwencja. Jeśli widzicie wymiar 350, oznacza to 350 centymetrów, czyli 3,5 metra.

Warto nauczyć się rozróżniać wymiary wewnętrzne od zewnętrznych. Wymiary wewnętrzne pomieszczenia to odległość między wykończonymi ścianami. Wymiar zewnętrzny budynku mierzony jest od zewnętrznej krawędzi jednej ściany do zewnętrznej krawędzi drugiej. Różnica między nimi to grubość ścian z ociepleniem i tynkiem.

Sprawdzając projekt pod kątem funkcjonalności, zwróćcie uwagę na wymiary korytarzy i przejść. Korytarz o szerokości 90 centymetrów jest minimalny i w praktyce może być ciasny, szczególnie jeśli będziecie przenosić większe meble. Komfortowa szerokość to co najmniej 110 centymetrów. Podobnie z drzwiami – standardowa szerokość skrzydła to 80 lub 90 centymetrów, ale do łazienki często projektuje się drzwi o szerokości 70 centymetrów, co przy większej posturze może być niekomfortowe.

Na co zwracać szczególną uwagę

Jest kilka elementów projektu, które warto przeanalizować szczególnie starannie, bo ich zmiana po rozpoczęciu budowy jest kosztowna lub wręcz niemożliwa.

Pierwszym z nich jest kąt nachylenia dachu. Musi być zgodny z miejscowym planem zagospodarowania przestrzennego. Jeśli w planie zapisano, że dachy w tej lokalizacji mają mieć nachylenie od 30 do 45 stopni, a Wasz wymarzony projekt ma dach o kącie 25 stopni, czeka Was problem. Sprawdźcie tę zgodność zanim zamówicie projekt do adaptacji.

Drugim elementem są wysokości budynku. Plan miejscowy określa maksymalną wysokość zabudowy, mierzoną zazwyczaj od poziomu terenu do najwyższego punktu dachu. Przekroczenie tego wymiaru choćby o kilkadziesiąt centymetrów oznacza, że nie dostaniecie pozwolenia na budowę. To szczególnie istotne przy domach piętrowych z poddaszem użytkowym.

Trzecim ważnym elementem jest usytuowanie domu na działce względem stron świata. Na projekcie zagospodarowania terenu powinna być zaznaczona północ. Sprawdźcie, czy duże przeszklenia salonu są skierowane na południe lub zachód, a nie na północ. Układ pomieszczeń względem stron świata ma ogromne znaczenie dla komfortu mieszkania i kosztów ogrzewania.

Jak weryfikować projekt przed zakupem

Zanim wydacie pieniądze na projekt gotowy, możecie przeprowadzić wstępną weryfikację na podstawie materiałów dostępnych na stronie biura projektowego. Większość pracowni udostępnia rzuty kondygnacji z podstawowymi wymiarami. Pobierzcie te rysunki i przeanalizujcie je spokojnie w domu.

Sprawdźcie, czy metraże pomieszczeń odpowiadają Waszym potrzebom. Salon o powierzchni 25 metrów kwadratowych wygląda imponująco w opisie, ale jeśli ma kształt wąskiego prostokąta, może okazać się mało funkcjonalny. Zwróćcie uwagę na proporcje – pomieszczenie zbliżone do kwadratu jest zazwyczaj łatwiejsze do umeblowania.

Przeanalizujcie komunikację wewnątrz domu. Czy z wejścia łatwo dostać się do kuchni z zakupami? Czy dzieci mogą przejść z sypialni do łazienki bez przechodzenia przez salon? Czy jest miejsce na szafę w korytarzu? Te codzienne scenariusze warto rozrysować na planie, zanim zdecydujecie się na konkretny projekt.

Nie ufajcie wizualizacjom i układom funkcjonalnym prezentowanym na stronach biur projektowych. Zdarza się, że meble na rzutach są narysowane w zmniejszonej skali, żeby pomieszczenia wyglądały na przestronniejsze. Weryfikujcie rzeczywiste wymiary, porównując je z meblami, które już macie lub które planujecie kupić.

Kiedy prosić o pomoc specjalistę

Są sytuacje, w których samodzielna analiza projektu nie wystarczy i warto poprosić o pomoc kogoś z doświadczeniem. Takim momentem jest na pewno weryfikacja zgodności projektu z miejscowym planem zagospodarowania przestrzennego. Dokumenty planistyczne bywają napisane językiem, który trudno zrozumieć osobie bez przygotowania. Architekt adaptujący powinien przeprowadzić taką analizę, ale warto mieć własne rozeznanie.

Drugim momentem jest sprawdzenie projektu pod kątem konkretnej działki. Nawet najlepszy projekt gotowy może nie pasować do Waszej działki ze względu na jej wymiary, ukształtowanie terenu czy orientację względem drogi. Geodeta lub architekt mogą ocenić, czy budynek zmieści się na działce z zachowaniem wymaganych odległości od granic.

Jeśli planujecie wprowadzać zmiany w projekcie, koniecznie skonsultujcie ich zakres z architektem przed zakupem. Niektóre modyfikacje są proste i tanie, inne wymagają praktycznie przeprojektowania całego domu. Przesunięcie ściany działowej o pół metra to zazwyczaj drobna zmiana. Ale przesunięcie ściany nośnej może oznaczać konieczność zmiany fundamentów, stropu i dachu.

Dokumentacja projektowa to narzędzie, nie ozdoba

Projekt budowlany nie jest dokumentem, który otrzymujecie po to, żeby odłożyć go na półkę. To Wasze podstawowe narzędzie kontroli podczas całej budowy. Na każdym etapie prac możecie sprawdzić, czy wykonawca robi to, co powinien, porównując rzeczywistość z rysunkami.

Dlatego warto poświęcić czas na dokładne zapoznanie się z projektem przed rozpoczęciem budowy. Przejdźcie przez wszystkie rysunki, zaznaczcie elementy, których nie rozumiecie, i zapytajcie o nie architekta. Lepiej zadać dziesięć pytań na etapie papierowym niż jedno po wylaniu fundamentów.

Pamiętajcie też, że projekt to nie tylko rysunki, ale również opis techniczny. W tej części znajdziecie informacje o materiałach, z których ma być zbudowany dom, o wymaganiach dotyczących izolacji termicznej, o założeniach dla instalacji. To wszystko przydaje się przy rozmowach z wykonawcami i weryfikacji ich ofert.

Umiejętność czytania projektu domu to kompetencja, którą nabywacie raz, a która procentuje przez całą budowę. Nie musicie stać się ekspertami od rysunków technicznych. Wystarczy, że będziecie wiedzieć, gdzie szukać najważniejszych informacji i jak je interpretować. A jeśli potrzebujecie pełnego przewodnika po całym procesie budowy – od wyboru działki po wykończenie wnętrz – zapraszam do mojej książki „Od marzenia do wprowadzenia", gdzie opisuję każdy etap krok po kroku.

Podsumowanie

Czytanie projektu domu nie wymaga wykształcenia architektonicznego, ale wymaga cierpliwości i systematycznego podejścia. Zacznijcie od zrozumienia struktury dokumentacji – projekt zagospodarowania terenu, projekt architektoniczno-budowlany, projekty branżowe. Nauczcie się rozróżniać rzuty od przekrojów i wiedzcie, jakich informacji szukać na każdym z nich. Sprawdzajcie wymiary pomieszczeń, weryfikujcie zgodność z planem miejscowym i analizujcie funkcjonalność układu. A kiedy pojawią się wątpliwości, nie bójcie się pytać specjalistów. Lepiej zainwestować czas w zrozumienie projektu przed budową niż odkrywać problemy, gdy beton już zastygnie w szalunkach.
