Instalacja elektryczna w domu – planowanie

Jest taki moment na każdej budowie, kiedy inwestor staje przed zadaniem, które wydaje się absurdalne. Ściany są gołe, tynków jeszcze nie ma, podłogi to surowy beton – a elektryk pyta: „Gdzie będzie stało łóżko? Z której strony szafki nocne? Jaka zabudowa kuchenna? Gdzie telewizor w salonie?". I czeka na odpowiedź. Konkretną, z wymiarami, najlepiej z rysunkiem. Bo za tydzień zaczyna kuć bruzdy w ścianach, a każda zmiana po tynkach to dodatkowe pieniądze, czas i nerwy.

Instalacja elektryczna to najtrudniejszy etap do zaplanowania. Nie dlatego, że jest skomplikowana technicznie – od tego macie elektryka. Jest trudna, bo wymaga decyzji normalne podejmowane na etapie urządzania wnętrz. Wymaga wyobraźni: musicie zobaczyć swój gotowy dom, kiedy patrzycie na surowe pustaki. I wymaga systematyczności, bo pominięcie jednego gniazdka za szafą w sypialni oznacza albo przedłużacz na podłodze przez następne 30 lat, albo kucie gotowej ściany.

Zanim wejdzie elektryk – projekt wnętrz jako fundament dobrej instalacji

Wiem, co teraz myślicie: „Projekt wnętrz? Przecież jeszcze nie mam tynków, a tu ktoś mi każe projektować meble?". Rozumiem tę reakcję. Sam przez to przechodziłem i wiem, jak absurdalnie to brzmi na etapie stanu surowego. Ale prawda jest taka, że projekt wnętrz – choćby uproszczony, choćby wstępny – to najlepsza inwestycja, jaką możecie zrobić przed rozpoczęciem prac elektrycznych. Nie chodzi tu o wybór koloru ścian czy wzoru płytek. Chodzi o układ funkcjonalny: gdzie stanie łóżko, jak będzie wyglądała zabudowa kuchni, z której strony kanapy chcecie mieć lampę, gdzie stanie biurko do pracy. Te decyzje bezpośrednio przekładają się na rozmieszczenie gniazdek, włączników, wypustów oświetleniowych i punktów multimedialnych.

Projekt wnętrz daje Wam jeszcze jedną rzecz – techniczną dokumentację, z którą elektryk może pracować. Zamiast domyślać się i „dawać zapas", dostaje konkretny rysunek z wymiarami. Wie, gdzie poprowadzić obwody, ile gniazdek wyprowadzić w kuchni, na jakiej wysokości zamontować włączniki do rolet. Bez tego rysunku pracuje trochę na wyczucie – a wyczucie elektryka to nie to samo co Wasze przyszłe potrzeby.

Jeśli nie stać Was na pełny projekt wnętrz, zróbcie choćby szkic każdego pomieszczenia z rozmieszczeniem mebli. Narysujcie na kartce, gdzie stanie łóżko, gdzie szafki nocne, gdzie szafa. W kuchni – gdzie będzie zlew, płyta, piekarnik, lodówka, w którym miejscu zamontujecie okap. W salonie – gdzie telewizor, gdzie kanapa, gdzie regał. To minimum, bez którego nie powinniście wpuszczać elektryka na budowę.

Obwody elektryczne – serce każdej instalacji

Instalacja elektryczna w domu to nie jeden kabel biegnący od licznika do wszystkich gniazdek. To system obwodów – niezależnych „pętli", z których każda obsługuje konkretną część domu lub konkretny typ odbiorników. Podział na obwody to nie fanaberia elektryka. To Wasze bezpieczeństwo i komfort na co dzień. Kiedy wypadnie jeden bezpiecznik, chcecie stracić prąd w jednym pomieszczeniu – nie w połowie domu.

Polskie przepisy budowlane, konkretnie Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§188 ust. 2), wymagają rozdziału na obwody oświetleniowe, obwody gniazd wtykowych ogólnego przeznaczenia, obwody gniazd wtykowych w łazience oraz obwody do zasilania urządzeń o dużej mocy. To absolutne minimum zapisane w prawie. W praktyce rozsądna instalacja w domu jednorodzinnym potrzebuje znacznie więcej obwodów, niż nakazuje rozporządzenie.

Zacznijcie od kuchni – to pomieszczenie z największym zapotrzebowaniem na prąd w całym domu. Płyta indukcyjna, piekarnik, zmywarka, lodówka, mikrofalówka, czajnik, ekspres do kawy – każde z tych urządzeń pobiera sporą moc, a niektóre z nich pracują jednocześnie. Dlatego kuchnia powinna mieć minimum 4 oddzielne obwody: osobny dla płyty indukcyjnej (często wymaga zasilania trójfazowego), osobny dla piekarnika, jeden dla zmywarki i lodówki, jeden dla gniazdek roboczych nad blatem. Dlaczego aż tyle? Bo włączenie czajnika i ekspresu na jednym obwodzie z mikrofalówką wystarczy, żeby wyrzuciło bezpiecznik – i zostaniecie bez prądu w kuchni w środku gotowania obiadu.

Łazienka to z kolei strefa szczególnego ryzyka – woda i prąd to połączenie wymagające osobnej ochrony. Każda łazienka powinna mieć własny obwód zabezpieczony wyłącznikiem różnicowoprądowym o czułości 30 mA. Salon, sypialnie, pokoje dzieci – każde pomieszczenie zasługuje na osobny obwód gniazdkowy i oddzielny obwód oświetleniowy. Paragraf 189 ust. 2 przepisów budowlanych wymaga, żeby oświetlenie w pomieszczeniach umożliwiało włączanie wieloobwodowe – innymi słowy, powinniście mieć możliwość zapalenia części świateł niezależnie od pozostałych.

Nie zapominajcie o obwodach, które łatwo przeoczyć: obwód na gniazdka zewnętrzne (taras, ogród), obwód do bramy garażowej i furtki wjazdowej, obwód do pompy ciepła lub kotła, obwód na poddasze (nawet jeśli teraz jest nieużytkowe – kiedyś możecie je zaadaptować), obwód pod przyszłą ładowarkę do samochodu elektrycznego. Piszę „przyszłą", bo nawet jeśli dziś nie macie auta na prąd, za 10 lat sytuacja może wyglądać zupełnie inaczej – a poprowadzenie kabla teraz, kiedy ściany są otwarte, kosztuje ułamek tego, co kucie gotowej elewacji i wylewki za kilka lat.

Ile obwodów powinien mieć dom? Nie ma jednej odpowiedzi, bo to zależy od wielkości budynku i Waszych potrzeb. Ale orientacyjnie – dom o powierzchni 120–150 m² potrzebuje zwykle 20–30 obwodów. Brzmi dużo? Policzcie sami: 4 obwody kuchnia, 2–3 łazienki po jednym obwodzie, 4–5 pokoi po dwa obwody (gniazdka + oświetlenie), obwody zewnętrzne, garaż, kotłownia, rezerwa. Szybko się robi.

Rozdzielnica – centrum dowodzenia Waszego domu

Wszystkie obwody zbiegają się w jednym miejscu – rozdzielnicy elektrycznej. To metalowa lub plastikowa skrzynka, w której zamontowane są wyłączniki nadprądowe (potocznie zwane bezpiecznikami), wyłączniki różnicowoprądowe i inne zabezpieczenia. Rozdzielnica to serce instalacji elektrycznej i jedno z najważniejszych miejsc w całym domu, choć większość domowników zagląda do niej raz na kilka lat – kiedy coś „wyskoczy".

Zacznijmy od lokalizacji. Rozdzielnica powinna wisieć na grubej ścianie nośnej, bo montaż podtynkowy (a taki jest zdecydowanie estetyczniejszy od natynkowego) wymaga głębokiej wnęki. Miejsce musi być suche, dobrze wentylowane, łatwo dostępne – nie za szafą, nie za drzwiami, nie w kącie, do którego trzeba się przeciskać. W praktyce najczęściej montuje się ją w korytarzu, holu wejściowym lub pomieszczeniu technicznym. Ważne, żebyście mogli do niej podejść swobodnie w każdej sytuacji – w tym w ciemności, bo to właśnie wtedy będziecie jej szukać.

Rozmiar rozdzielnicy to kwestia, którą warto przemyśleć z zapasem. Każdy element zabezpieczający zajmuje w rozdzielnicy określoną liczbę modułów (jeden moduł to szerokość standardowego jednobiegunowego wyłącznika, czyli 17,5 mm na szynie DIN). Wyłącznik nadprądowy to 1 moduł. Wyłącznik różnicowoprądowy dwubiegunowy to 2 moduły, czterobiegunowy – 4 moduły. Ogranicznik przepięć typu 1+2 to kolejne 4 moduły. Do tego rozłącznik główny, ewentualny przełącznik faz, moduły pod smart home – i nagle okazuje się, że potrzebujecie sporo miejsca.

Główna zasada mówi: policzcie wszystkie potrzebne moduły i dodajcie 25–30% rezerwy. To miejsce na przyszłe rozbudowy – dodatkowy obwód do garażu, zabezpieczenie pod ładowarkę samochodową, moduły inteligentnego domu. Dla domu o powierzchni 100–150 m² standardem jest rozdzielnica 48-modułowa, choć przy bardziej rozbudowanej instalacji (smart home, fotowoltaika, pompa ciepła) warto sięgnąć po rozdzielnicę 72-modułową. Zasada jest prosta: lepiej mieć za dużą rozdzielnicę z wolnymi miejscami niż za małą, w której nie zmieszczą się potrzebne zabezpieczenia.

W rozdzielnicy powinny znaleźć się minimum 4 wyłączniki różnicowoprądowe – to wskazówka wynikająca z doświadczeń branżowych i moich obserwacji. Jeden trójfazowy jako główne zabezpieczenie i 3 jednofazowe, rozdzielone na grupy obwodów. Dlaczego nie jeden wyłącznik na całość? Bo kiedy jeden RCD obsługuje wszystkie obwody i zadziała – tracicie prąd w całym domu. A kiedy macie osobne RCD na kuchnię, łazienki i resztę – awaria w jednej strefie nie wyłącza pozostałych. Poza tym, szukanie przyczyny zadziałania RCD w instalacji z 25 obwodami pod jednym wyłącznikiem różnicowoprądowym to godziny diagnostyki. Z podziałem na grupy – wiecie od razu, w której części domu jest problem.

Ochrona przepięciowa – co inwestorzy często pomijają

Przepięcia w sieci elektrycznej to temat, który większość inwestorów kompletnie pomija. A szkody, jakie potrafią wyrządzić, idą w tysiące złotych – zniszczona elektronika, spalony sterownik pompy ciepła, uszkodzona płyta indukcyjna. Przepięcie może pochodzić od wyładowania atmosferycznego (piorun w linię energetyczną lub w pobliżu domu), ale też od operacji łączeniowych w sieci – włączenia i wyłączenia dużych odbiorników w okolicy.

Norma PN-HD 60364-4-443, zaktualizowana w 2017 roku, znacząco rozszerzyła wymagania dotyczące stosowania ograniczników przepięć (SPD) w instalacjach domowych. Przed nowelizacją obowiązek montażu SPD dotyczył tylko budynków w rejonach o ponad 25 dniach burzowych rocznie i zasilanych linią napowietrzną. Po nowelizacji – ocena ryzyka przepięciowego uwzględnia znacznie więcej czynników: lokalizację budynku, typ linii zasilającej (napowietrzna czy kablowa), jej długość, rodzaj budynku. W praktyce oznacza to, że niemal każdy nowy dom jednorodzinny powinien mieć zainstalowane ograniczniki przepięć.

W rozdzielnicy montuje się ogranicznik przepięć typu 1+2 (połączenie ochrony przed bezpośrednim uderzeniem pioruna i przepięciami z sieci) – zajmuje 4 moduły na szynie DIN. Żeby ogranicznik skutecznie chronił instalację, impedancja uziemienia powinna wynosić poniżej 10 omów, a najlepiej poniżej 5 omów. Warto pamiętać, że skuteczna ochrona SPD w rozdzielnicy obejmuje urządzenia w promieniu do 10 metrów od ogranicznika. Jeśli macie wrażliwą elektronikę dalej – przy telewizorze, komputerze, sprzęcie audio – rozważcie montaż dodatkowego ogranicznika typu 3 bezpośrednio przy tych urządzeniach.

Nie zapominajcie też o ochronie linii telekomunikacyjnych. Router, switch sieciowy, rejestrator monitoringu – wszystkie te urządzenia są podłączone do sieci przewodowej i mogą zostać uszkodzone przez przepięcie przeniesione kablem ethernetowym lub telefonicznym. Ogranicznik przepięć na linii teletechnicznej to wydatek rzędu kilkudziesięciu złotych, a potrafi uratować sprzęt warty kilka tysięcy.

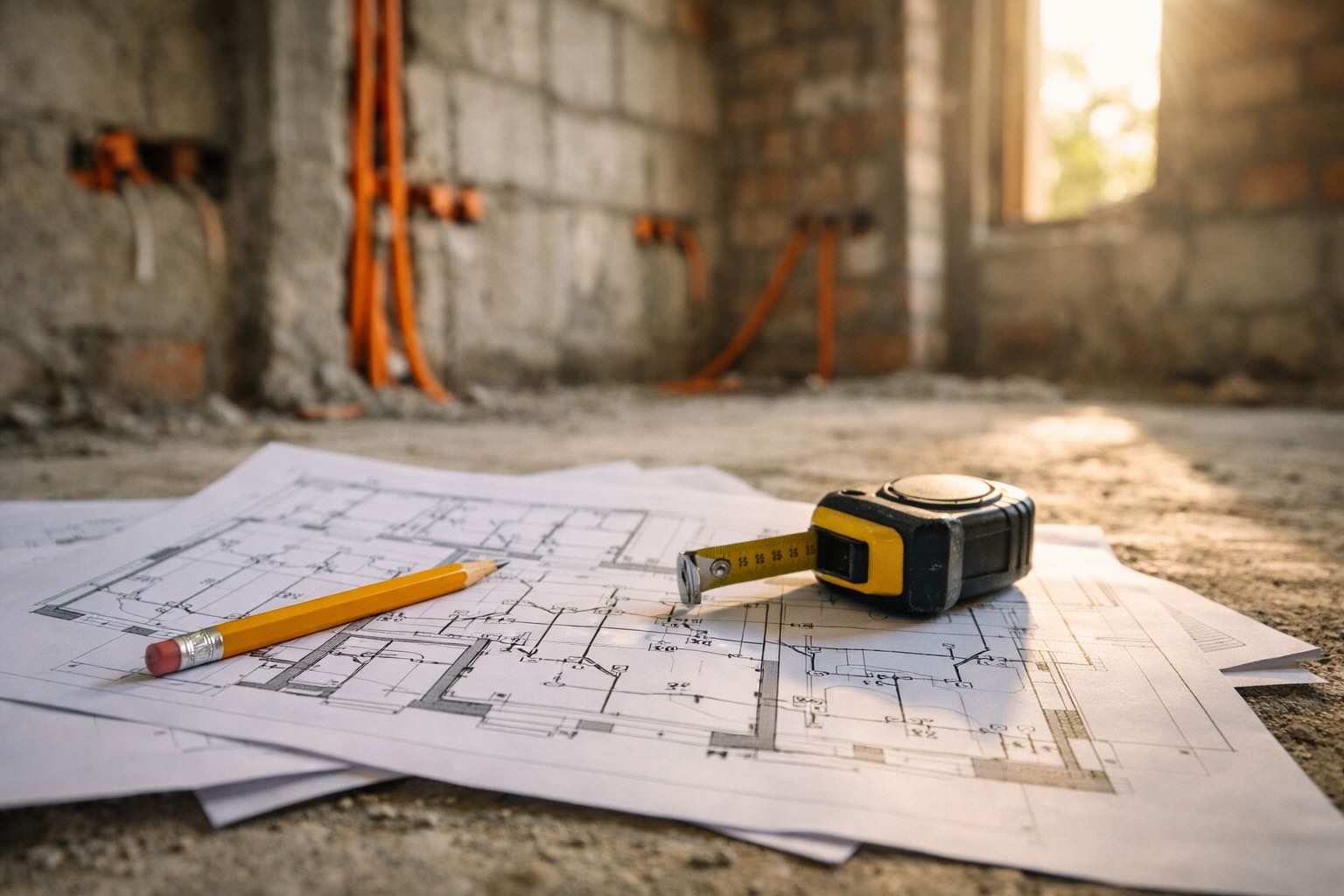

Prowadzenie przewodów – zasady, których nie wolno łamać

Sposób prowadzenia przewodów w ścianach podlega ściśle określonym regułom i nie jest kwestią wygody czy estetyki – to kwestia bezpieczeństwa. Podstawowa zasada brzmi: przewody w ścianach prowadzimy zawsze pionowo. Nigdy ukośnie, nigdy na skróty. Dlaczego? Bo za 5 lat, kiedy będziecie wieszać półkę albo wiercić otwór pod kołek, musicie wiedzieć, gdzie biegną kable. Jeśli przewody idą pionowo od gniazdka lub włącznika w górę – wiecie dokładnie, gdzie nie wolno wiercić. Jeśli elektryk poprowadził je na ukos, żeby oszczędzić metr kabla – nie macie żadnej pewności.

Bruzdy w ścianach (tzw. korytka na przewody) powinny zapewnić minimum 5 mm pokrycia tynkiem nad kablem. W ścianach nośnych obowiązują dodatkowe ograniczenia – nie wolno kuć bruzd poziomych, bo osłabiają konstrukcję. Przewody biegnące między piętrami prowadzi się nad stropem, w warstwie wylewki lub w rurkach osłonowych. W fundamentach i pod posadzką na gruncie kable idą w peszelach (rurkach karbowanych), które chronią je przed wilgocią i uszkodzeniami mechanicznymi.

Jeden szczegół, który może Wam się przydać: puszki połączeniowe w ścianach powinny mieć głębokość minimum 6 cm – standardowe płytkie puszki to za mało dla współczesnych instalacji z grubszymi kablami i większą liczbą połączeń. Na ścianach zewnętrznych stosujcie puszki wiatroszczelne, które zapobiegają przeciąganiu zimnego powietrza przez instalację.

Standardem w instalacjach domowych jest przewód YDYp – płaski kabel instalacyjny z żyłami miedzianymi. Przekrój żył dobiera się do obciążenia obwodu: 1,5 mm² dla obwodów oświetleniowych, 2,5 mm² dla gniazdek, 4 mm² i więcej dla urządzeń dużej mocy (płyta indukcyjna, piec akumulacyjny). Charakterystyka wyłącznika nadprądowego w instalacjach domowych to „B" – reaguje na przeciążenia typowe dla domowych odbiorników. Standardowe wartości prądu znamionowego to 10 A lub 6 A dla oświetlenia i 16 A dla gniazdek.

Wysokości montażu – Wasza „karta wymiarów"

Istnieje coś, co nazywam kartą wymiarów montażowych – zestaw standardowych wysokości, na których montuje się osprzęt elektryczny. Nie są one sztywno zapisane w normach (normy dają pewną elastyczność), ale praktyka budowlana wypracowała optymalne wartości, które warto znać i stosować konsekwentnie w całym domu.

Włączniki światła – 130 cm od podłogi. To wysokość, na której wygodnie sięga zarówno dorosły, jak i starsze dziecko. Gniazdka podłogowe (za łóżkiem, za kanapą, przy biurku) – 22 cm od podłogi. Gniazdka nad blatem kuchennym – standardowo na wysokości około 110 cm, ale dokładna wartość zależy od wysokości blatu i rodzaju backsplashu. Włączniki rolet w kuchni – 108 cm. Wypust pod telewizor montowany na ścianie – 40 cm od podłogi (środek gniazdka). Odległości od ościeżnic drzwi i okien oraz od narożników ścian – 16–22 cm.

Te wymiary wydają się drobiazgiem, ale ich konsekwentne stosowanie w całym domu daje efekt spójności i porządku. Kiedy wszystkie włączniki są na tej samej wysokości, kiedy gniazdka w każdym pokoju trzymają jeden standard – dom wygląda profesjonalnie. Kiedy każdy pokój ma inne wymiary, bo elektryk „robił na oko" – widać to od razu.

Przygotowanie pod przyszłość – internet, multimedia i smart home

Instalacja elektryczna to nie tylko kable zasilające 230 V. To także infrastruktura niskoprądowa – kable internetowe, multimedialne, teletechniczne – która decyduje o tym, jak komfortowo będziecie korzystać z technologii w swoim domu przez najbliższe dekady.

Podstawa to kabel ethernetowy (LAN) w każdym pokoju. Tak, w każdym – nawet jeśli dziś wydaje Wam się, że Wi-Fi wystarczy. Wi-Fi jest wygodne, ale ma ograniczenia: grube ściany z pustaka ceramicznego potrafią skutecznie tłumić sygnał, a w domu piętrowym zasięg między kondygnacjami bywa problematyczny. Kabel ethernetowy kategorii 6 lub wyżej, poprowadzony do każdego pomieszczenia i zbiegający się w jednym punkcie (szafce teleinformatycznej), daje Wam stabilne, szybkie połączenie przewodowe wszędzie tam, gdzie go potrzebujecie – telewizor, komputer, konsola, punkt dostępowy Wi-Fi. A tam, gdzie nie będziecie go potrzebować, po prostu zostanie w ścianie na wszelki wypadek.

Kable telewizyjne (koncentryczne) to kwestia, którą warto rozważyć, choć coraz więcej treści oglądamy przez internet. Jeśli planujecie korzystanie z telewizji naziemnej lub satelitarnej – poprowadźcie kabel do salonu i sypialni. Jeśli nie – na pewno poprowadźcie choćby peszel (pustą rurkę), którą w razie potrzeby przeciągniecie kabel w przyszłości.

A teraz smart home – temat, który budzi coraz więcej emocji wśród inwestorów. Inteligentny dom to nie gadżet i nie fanaberia. To system, który pozwala centralnie sterować oświetleniem, roletami, ogrzewaniem, wentylacją i innymi instalacjami z jednego miejsca – aplikacji na telefonie, panelu na ścianie lub automatycznie, na podstawie czujników i harmonogramów.

Kluczowa decyzja dotyczy tego, czy wybieracie system przewodowy, bezprzewodowy, czy hybrydowy. System przewodowy (np. KNX, Loxone) wymaga dodatkowego okablowania – od każdego włącznika i czujnika biegnie osobny kabel niskoprądowy do rozdzielnicy, gdzie zamontowane są moduły sterujące. To rozwiązanie niezawodne, szybkie i odporne na zakłócenia, ale wymaga zaplanowania na etapie budowy. Po tynkach jest za późno. System bezprzewodowy (np. Z-Wave, Zigbee, Wi-Fi) można wdrożyć w każdym momencie, bo komunikacja odbywa się drogą radiową – ale jest mniej niezawodny i zależny od zasięgu sygnału.

Nawet jeśli dziś nie planujecie smart home, zróbcie jedno: poproście elektryka o poprowadzenie dodatkowych rurek osłonowych (peszli) od kluczowych punktów (włączniki, rolety, czujniki) do rozdzielnicy. To podejście zwane „smart ready" – infrastruktura jest gotowa, a inteligencję dodajecie, kiedy chcecie i na ile Was stać. Koszt dodatkowych rurek na etapie budowy to ułamek kosztów kucia ścian za kilka lat. Pamiętajcie też, że rozdzielnica musi mieć miejsce na moduły smart home – stąd ta rezerwa 25–30%, o której pisałem wcześniej.

Garaż, taras i otoczenie domu – obwody, o których łatwo zapomnieć

Garaż to pomieszczenie, które większość inwestorów traktuje po macoszemu pod względem elektryki. Jedno światło na suficie i jedno gniazdko przy drzwiach – „bo to przecież tylko garaż". A potem okazuje się, że chcecie tam mieć warsztat, ładowarkę do roweru elektrycznego, zamrażarkę, a jedno gniazdko obsługuje jednocześnie kompresor i szlifierkę i ciągle wyrzuca bezpiecznik.

W garażu o powierzchni powyżej 20 m² warto zaplanować 2 punkty oświetleniowe na suficie (tak, żeby samochód nie rzucał cienia na miejsce, w którym akurat pracujecie), oświetlenie przy stanowisku roboczym, minimum 4 gniazdka rozmieszczone na różnych ścianach (do elektronarzędzi, ładowarek, urządzeń), gniazdko trójfazowe przy bramie garażowej (na wypadek podłączenia spawarki czy kompresora dużej mocy) i oczywiście osobny obwód do napędu bramy garażowej.

Taras i otoczenie domu to kolejna strefa, w której oszczędności na elektryce szybko się mszczą. Na tarasie potrzebujecie minimum 2 punktów oświetleniowych (główne światło nad stołem i oświetlenie akcentowe, np. w podłodze lub na ścianie) oraz co najmniej jednego gniazdka bryzgoszczelnego – do podłączenia grilla elektrycznego, głośnika, oświetlenia świątecznego. Włączniki oświetlenia zewnętrznego powinny znajdować się wewnątrz domu – żebyście nie musieli wychodzić na dwór, żeby zapalić światło na tarasie.

Nie zapominajcie o wyprowadzeniu obwodów do ogrodu – do przyszłego oświetlenia alejek, automatycznego nawadniania, napędu bramy wjazdowej i furtki. Te kable idą w ziemi, w rurkach osłonowych DVR (niebieskie, karbowane, z przeciągiem), i muszą być zaplanowane przed utwardzeniem nawierzchni wokół domu. Kiedy położycie kostkę brukową – możliwość poprowadzenia nowego kabla do ogrodu praktycznie znika.

Oświetlenie – nie tylko „gdzie lampa"

Planowanie oświetlenia to osobny, rozległy temat – w naszym klastrze poświęcamy mu kilka oddzielnych artykułów. Ale na etapie planowania instalacji elektrycznej musicie podjąć kilka kluczowych decyzji, które potem trudno cofnąć.

Pierwsza: ile i jakie punkty oświetleniowe w każdym pomieszczeniu. Współczesne wnętrza odchodzą od jednego żyrandola na środku sufitu na rzecz kilku stref świetlnych – ogólne oświetlenie sufitowe, oświetlenie akcentowe (np. taśmy LED pod sufitem podwieszanym), oświetlenie punktowe (spoty nad blatem kuchennym, kinkiety przy łóżku). Każda strefa wymaga osobnego wypustu i najlepiej osobnego obwodu, żebyście mogli sterować nimi niezależnie.

Druga decyzja: LED zintegrowany czy wymienne źródła światła. Oprawy ze zintegrowanym LED-em mają jedną poważną wadę – nie możecie zmienić temperatury barwowej światła. Jeśli kupicie oprawę z ciepłym białym 3000 K, a po zamontowaniu okaże się, że wolicie neutralny 4000 K – wymieniacie całą oprawę, nie samą żarówkę. Dlatego warto testować temperaturę barwową przed zakupem lamp. Dla pomieszczeń dziennych sprawdza się neutralna biel 4000–4500 K, dla sypialni – cieplejsza 2700–3000 K.

I trzecia, prozaiczna, ale ważna rzecz: ciężkie lampy i żyrandole wymagają odpowiedniego mocowania w suficie. Hak w piance styropianowej nie utrzyma 15-kilogramowego żyrandola. Jeśli planujecie ciężkie oprawy – powiedzcie o tym ekipie wykonawczej na etapie robienia instalacji, żeby zamontowali odpowiednie kotwy lub wzmocnienia w stropie.

Dokumentacja i odbiór – co zrobić, zanim przyjdzie tynkarz

Jest jeden moment, którego nie wolno przegapić: chwila między zakończeniem instalacji elektrycznej a położeniem tynków. W tym krótkim oknie czasowym musicie zrobić kilka rzeczy, których potem nie da się powtórzyć.

Po pierwsze – zdjęcia. Sfotografujcie każdą ścianę z poprowadzonymi kablami. Zróbcie to systematycznie: pokój po pokoju, ściana po ścianie. Najlepiej z widocznym kontekstem – róg pokoju, okno, drzwi – żebyście za kilka lat mogli jednoznacznie zidentyfikować, gdzie biegną przewody. Te zdjęcia to Wasza mapa instalacji, jedyna rzecz, która uchroni Was przed przewierceniem kabla przy wieszaniu obrazu.

Po drugie – opis obwodów w rozdzielnicy. Każdy wyłącznik powinien być opisany: „kuchnia – gniazdka nad blatem", „sypialnia rodziców – oświetlenie", „łazienka góra – gniazdka". Nie „obwód 7" czy „L3-5" – te oznaczenia nic Wam nie powiedzą za 3 lata. Opis musi być zrozumiały dla osoby, która nie jest elektrykiem. Poproście elektryka, żeby zamontował od razu wszystkie wyłączniki – nie zostawiał pustych miejsc „do późniejszego uzupełnienia". Instalacja powinna być kompletna i w pełni zabezpieczona od pierwszego dnia.

Po trzecie – protokół pomiarów. Elektryk z uprawnieniami SEP powinien wykonać pomiary rezystancji izolacji, ciągłości przewodów ochronnych, impedancji pętli zwarcia i skuteczności działania wyłączników różnicowoprądowych. Wyniki tych pomiarów to nie tylko formalność – to dokument potwierdzający, że instalacja jest bezpieczna i wykonana zgodnie z normami. Będziecie go potrzebować do odbioru budynku i do ewentualnych reklamacji ubezpieczeniowych.

Najczęstsze błędy, które widuję na budowach

Po kilku latach obserwacji budów – swoich i cudzych – mogę wskazać błędy, które powtarzają się z zatrważającą regularnością. Za mało gniazdek to numer jeden. Ludzie planują na „teraz", nie na „za 10 lat". A za 10 lat w domu jest więcej urządzeń elektrycznych, nie mniej. Za mało obwodów to numer dwa – jeden bezpiecznik na pół piętra to przepis na ciągłe problemy. Brak gniazdek na zewnątrz – numer trzy. Brak przygotowania pod ładowarkę samochodową – numer cztery. Brak kabli internetowych – numer pięć, bo „przecież jest Wi-Fi", a potem grube ściany z pustaka robią swoje.

Ale jest jeden błąd, który przewyższa wszystkie pozostałe: brak projektu wnętrz przed rozpoczęciem elektryki. Wracam do tego, od czego zacząłem, bo to naprawdę fundament wszystkiego. Elektryk bez rysunku z rozmieszczeniem mebli to chirurg bez zdjęcia rentgenowskiego – niby wie, co robić, ale operuje po omacku. I efekty bywają bolesne: gniazdko za szafą, do którego nie ma dostępu, włącznik za drzwiami, bo nikt nie pomyślał, w którą stronę się otwierają, brak wypustu oświetleniowego tam, gdzie za pół roku stanie lampa.

Uniknięcie tych błędów nie wymaga specjalistycznej wiedzy ani dużych pieniędzy. Wymaga jednego: poświęcenia czasu na planowanie, zanim wejdzie elektryk. Usiądźcie wieczorem z kartką papieru, narysujcie każde pomieszczenie, rozstawcie w nim meble, wyobraźcie sobie, jak będziecie w nim żyć. Gdzie podłączycie ładowarkę telefonu? Gdzie lampkę nocną? Gdzie odkurzacz? Gdzie choinkę w grudniu? Te pytania brzmią banalnie, ale odpowiedzi na nie tworzą różnicę między instalacją, która służy wygodnie przez 30 lat, a taką, z którą walczycie na co dzień.

Podsumowanie

Planowanie instalacji elektrycznej to jeden z tych etapów budowy, w którym oszczędność czasu i pieniędzy na początku generuje wielokrotnie większe koszty na końcu. To etap, w którym decyzje są trudne do cofnięcia, a błędy widoczne przez dekady. Ale to też etap, w którym dobre przygotowanie – przemyślany układ pomieszczeń, rzetelny podział na obwody, odpowiednio dobrana rozdzielnica, ochrona przepięciowa i infrastruktura pod przyszłe technologie – procentuje każdego dnia użytkowania domu. Nie musicie być elektrykami, żeby zaplanować to dobrze. Musicie być cierpliwymi, myślącymi inwestorami, którzy poświęcą kilka wieczorów na rysowanie planów i zadawanie pytań. Reszta jest technikalia – a od nich macie specjalistów.
