Automatyczne nawadnianie ogrodu – projekt i montaż

Wielu inwestorów myśli o nawadnianiu ogrodu dopiero wtedy, gdy widzi wysuszony trawnik w drugim sezonie po wprowadzeniu się. To moment, w którym instalacja nawadniania staje się zadaniem dwukrotnie droższym i znacznie bardziej uciążliwym, niż musiała być. Bo kable trzeba przeciągnąć, podjazd – jeśli macie kostkę – rozebrać przy przejściach, a najczęściej żaden z tych elementów nie był przewidziany na etapie budowy. W mojej praktyce wykonawczej widzę to regularnie: gdy temat nawadniania nie pojawia się na etapie planowania utwardzeń, niemal zawsze wraca rok później pytaniem „a da się to jakoś przeciągnąć teraz?". Da się – ale to znacznie więcej pracy niż gdy zrobimy to we właściwym momencie.

Dlatego nawadnianie ogrodu traktuję jak pełnoprawną instalację – nie jak gadżet ogrodowy. To system, który ma swoje rury, kable, sterownik, podejście wody i miejsca, w których przechodzi pod nawierzchniami. Wszystkie te elementy trzeba przewidzieć, najlepiej na etapie planowania utwardzeń terenu, czyli równolegle z elewacją albo zaraz po niej.

Dlaczego o nawadnianiu trzeba myśleć podczas budowy, a nie po niej

Trzy główne powody. Po pierwsze – jeśli kiedykolwiek planujecie utwardzić podjazd, chodnik wokół domu, opaskę żwirową albo taras na gruncie, to pod każdym z tych elementów powinny przebiegać przelotki na rury i kable. Wkopane raz, kosztują grosze. Wkuwanie w gotową kostkę albo płytę betonową to inna kategoria pracy. Cała logika zagospodarowania terenu wokół domu sprowadza się do tego, żeby przelotki znalazły się we właściwym miejscu i czasie.

Po drugie – sterownik nawadniania potrzebuje zasilania. Najczęściej montuje się go w garażu, kotłowni albo w pomieszczeniu gospodarczym. Z rozdzielnicy musi do niego dotrzeć osobny obwód, a w miejscu montażu sterownika trzeba mieć doprowadzony kabel sterowniczy do elektrozaworów w ogrodzie. Ten kabel ma kilka żył – zależnie od liczby sekcji – i jeśli przeciągacie go już po skończonej elewacji, robi się problem z poprowadzeniem go niewidocznie.

Po trzecie – samo podejście wody. Czy bierzecie ją z sieci wodociągowej, ze studni głębinowej, czy ze zbiornika na deszczówkę – w każdym przypadku w odpowiednim miejscu musi być wyprowadzona rura z zaworem odcinającym, a najlepiej również z podlicznikiem.

Najtaniej i najsensowniej zaplanować to wszystko, gdy ekipa robi przyłącza, instalację elektryczną i utwardzenia. Wtedy każdy z tych elementów to dodatek za parę godzin pracy. Po fakcie – to osobne zlecenie z osobną mobilizacją sprzętu i ekipy. To samo myślenie obowiązuje przy wodzie na budowę – źródło i przyłącze decydujecie zawczasu.

Z czego składa się system automatycznego nawadniania

Żeby zrozumieć, co warto przygotować na budowie, trzeba wiedzieć, jak ten system w ogóle wygląda. W dużym skrócie:

Źródło wody – sieć wodociągowa, studnia z pompą głębinową albo zbiornik na deszczówkę z hydroforem. Każde źródło ma swoje wymagania ciśnieniowe i wydajnościowe.

Punkt podłączenia z zaworem odcinającym – miejsce, w którym instalacja nawadniająca odgałęzia się od głównego źródła. Tu też najczęściej siedzi filtr siatkowy i ewentualny reduktor ciśnienia.

Sterownik – elektronika sterująca całym systemem. Decyduje, kiedy włączyć którą sekcję, na ile minut, z jaką częstotliwością. W zależności od modelu może też uwzględniać dane pogodowe, wilgotność gleby albo komunikować się przez aplikację w telefonie.

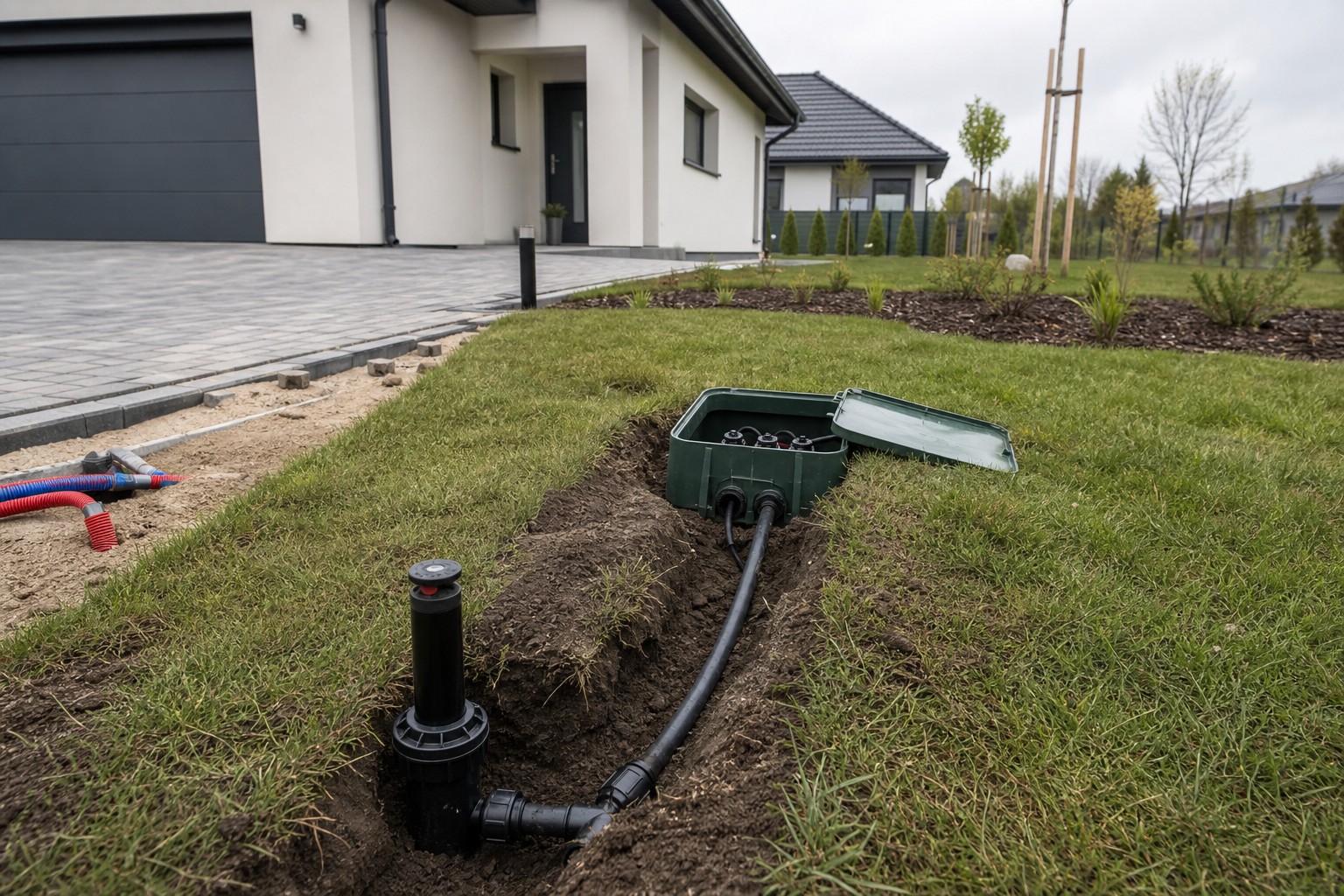

Skrzynka zaworowa z elektrozaworami – to ten element zakopany w ziemi, w którym znajdują się zawory sterowane elektrycznie. Każdy zawór otwiera dopływ wody do jednej sekcji.

Sieć rur rozprowadzających – najczęściej PE 32 albo PE 25, wkopanych na głębokość około 30 cm.

Zraszacze pop-up – rotacyjne (do dużych powierzchni) lub statyczne (do mniejszych obszarów). Kiedy nie pracują, chowają się pod poziom trawnika i nie przeszkadzają w koszeniu.

Linie kroplujące – do rabat, żywopłotów, donic, drzew. Tutaj woda dociera precyzyjnie do strefy korzeniowej, co oszczędza wodę i nie zwilża tego, co nawodnione być nie powinno.

Czujniki – minimum to czujnik deszczu, który blokuje system, gdy pada. Bardziej zaawansowane to czujniki wilgotności gleby albo zintegrowane stacje pogodowe.

Pomiar ciśnienia i przepływu – podstawa całego projektu

Zanim ktokolwiek zacznie projektować Wam system nawadniania, musi znać dwie liczby: ciśnienie wody w punkcie podłączenia oraz wydajność, czyli przepływ. Bez tych dwóch wartości każdy projekt będzie zgadywanką.

Ciśnienie mierzy się manometrem podłączonym do zaworu czerpalnego – najlepiej w pełni otwartego. Wydajność sprawdza się empirycznie: bierzecie wiadro o znanej pojemności (na przykład dziesięciolitrowe) i mierzycie czas, w którym napełni się ono z otwartego do oporu kranu. Z prostego rachunku wychodzi liczba litrów na minutę. To na tej podstawie projektant decyduje, ile zraszaczy zmieści się w jednej sekcji – bo wszystkie zraszacze w jednej sekcji włączają się jednocześnie i dzielą między siebie dostępny przepływ.

Typowe minimalne wartości, do których powinniście dążyć: ciśnienie minimum 3 bary na zraszaczach (większość rotacyjnych potrzebuje 3–4 barów do prawidłowej pracy, statyczne radzą sobie od 2 barów), wydajność minimum 20 l/min, a komfortowo 30 l/min albo więcej. Im więcej wody na minutę, tym mniej sekcji potrzebujecie i tym krócej trwa cykl podlewania całego ogrodu. Konkretne wymagania ciśnieniowe zależą od modelu zraszacza – warto sprawdzić w karcie katalogowej producenta.

Jeśli macie wodę z sieci, ciśnienie zwykle nie jest problemem – kłopotem bywa wydajność, bo średnica przyłącza i wewnętrznej instalacji ją ogranicza. Jeśli macie studnię – wszystko zależy od pompy i jej wydajności na danej głębokości lustra wody.

Źródło wody – sieć, studnia, deszczówka

Każde źródło ma swoje plusy i minusy.

Sieć wodociągowa to najwygodniejsze rozwiązanie. Woda jest zawsze, ciśnienie w miarę stabilne, jakość gwarantowana. Minus – płacicie za wodę i za ścieki. To drugie szczególnie boli, bo woda do podlewania ogrodu nigdy nie trafia do kanalizacji, a opłata kanalizacyjna naliczana jest od zużycia wody. Rozwiązanie – podlicznik ogrodowy, o którym za moment.

Studnia głębinowa daje wodę za darmo (poza prądem do pompy), ale wymaga inwestycji w wiercenie i samą pompę. W praktyce dobrze sprawdza się przy większych ogrodach, gdzie zużycie wody na podlewanie jest na tyle duże, że studnia szybko się zwraca. Przy małych działkach inwestycja w studnię tylko po to, żeby podlewać kilkadziesiąt metrów trawnika, nie ma większego sensu.

Zbiornik na deszczówkę – ekologiczne i sympatyczne rozwiązanie, ale w praktyce rzadko wystarczy do całego ogrodu. Latem, gdy potrzeba podlewania jest największa, deszczu jest najmniej. Zbiornik o pojemności kilkunastu metrów sześciennych zwykle wystarczy na kilka cykli podlewania, a potem i tak musicie sięgać po wodę z sieci. Najsensowniej traktować deszczówkę jako uzupełnienie, nie podstawowe źródło.

Podlicznik wody ogrodowej – oszczędność, o której wielu zapomina

Jeśli bierzecie wodę z sieci wodociągowej, koniecznie zaplanujcie podlicznik na wodę ogrodową. To prosty mechanizm, który oszczędzi Wam tysiące złotych w skali wielu lat.

Standardowo opłata za ścieki naliczana jest od zużycia wody – zakład wodociągowy zakłada, że ile wody pobraliście, tyle samo trafiło do kanalizacji. W rzeczywistości woda zużyta na podlewanie ogrodu nie idzie do kanalizacji, tylko wsiąka w grunt. Żeby uniknąć płacenia za nieistniejące ścieki, zgłaszacie do zakładu wodociągów chęć montażu podlicznika na wodę ogrodową. Po jego zaplombowaniu zużycie pokazane na podliczniku jest odejmowane od podstawy opłaty kanalizacyjnej.

Podlicznik trzeba zamontować w odpowiednim miejscu – przed odgałęzieniem do nawadniania, ale za głównym wodomierzem. Najczęściej znajduje się on w studzience wodomierzowej albo w pomieszczeniu technicznym. Rura zasilająca podlicznik powinna mieć minimum średnicę 20 mm, a najlepiej 25 mm – żeby nie ograniczać przepływu i nie tracić ciśnienia. Pamiętajcie, że konkretne wymagania dotyczące rodzaju wodomierza (klasa metrologiczna, sposób plombowania) ustala lokalny zakład wodociągów – warto zadzwonić i dopytać przed zakupem.

Strefy zraszania – dlaczego nie da się polać całego ogrodu naraz

To pytanie pada na każdym projekcie nawadniania: „Czemu mój ogród trzeba podzielić na siedem sekcji, skoro to nie tak duża powierzchnia?". Odpowiedź jest prosta – fizyka.

Każdy zraszacz ma określoną wydajność, czyli zużycie litrów wody na minutę. Jeśli wszystkie zraszacze w ogrodzie chciałyby pracować jednocześnie, ich łączne zużycie znacznie przekroczyłoby wydajność Waszego źródła wody. W efekcie ciśnienie spadłoby do zera i żaden zraszacz nie pracowałby prawidłowo.

Dlatego ogród dzieli się na sekcje – grupy zraszaczy, które razem mieszczą się w wydajności źródła. Każda sekcja podlewa się po kolei, sterowana osobnym elektrozaworem. Typowo trzeba liczyć od czterech do dziesięciu sekcji na średniej wielkości działkę, w zależności od powierzchni, układu i tego, czy macie tylko trawnik, czy również rabaty z liniami kroplującymi.

Sektorowanie ma jeszcze jedną zaletę – można różnym roślinom dawać różne dawki wody. Trawnik na słońcu wymaga więcej, rabata w cieniu mniej, drzewa potrzebują rzadkiego, ale głębokiego podlewania. W jednym sterowniku każda sekcja ma własny program.

Zraszacze rotacyjne, statyczne i linie kroplujące – co gdzie zastosować

Trzy podstawowe typy elementów nawadniających i każdy ma swoje miejsce.

Zraszacze rotacyjne – obracają się i podlewają obszar w postaci wycinka koła. Zasięg to zwykle od 5 do 12 metrów. Stosuje się je do dużych powierzchni trawnika. Pracują dłużej niż statyczne, ale zużywają mniej wody na metr kwadratowy.

Zraszacze statyczne – nie obracają się, dyszą wodą o stałym kącie wyrzutu. Zasięg to 2–5 metrów. Stosuje się je do mniejszych obszarów, wąskich pasów trawnika, narożników, w które nie sięgają zraszacze rotacyjne.

Linie kroplujące – cienkie rurki z zatopionymi kroplownikami co 30–50 cm. Idą wzdłuż rabat, pod krzewami, przy drzewach. Doprowadzają wodę bezpośrednio do strefy korzeniowej, bez zwilżania liści (co przy niektórych roślinach zapobiega chorobom grzybowym) i bez strat na parowanie.

Najczęstszy błąd amatorskich projektów to próba podlewania trawnika linią kroplującą (nie pokryje powierzchni równomiernie) albo rabat zraszaczami pop-up (woda leje się też tam, gdzie nie powinna, a liście roślin nie powinny moknąć). Każdy element ma swoje zastosowanie i nie zastępuje się go innym.

Druga ważna zasada – zraszacze trzeba rozmieszczać metodą „głowa do głowy", czyli każdy zraszacz musi sięgać do sąsiedniego. Tylko wtedy nawodnienie jest równomierne. Przy zbyt rzadkim rozmieszczeniu pojawiają się suche plamy między zraszaczami.

Sterownik i czujniki – od prostego programatora po model z aplikacją

Sterownik to centralny element systemu. W najprostszej wersji to programator z pokrętłami i wyświetlaczem, w którym wpisujecie dni tygodnia, godziny startu i czas pracy każdej sekcji. Kosztuje niewiele i wystarcza w zupełności do podstawowego nawadniania.

Bardziej zaawansowane modele potrafią łączyć się z internetem przez Wi-Fi, pobierać prognozę pogody i automatycznie skracać lub pomijać cykle, jeśli zapowiadany jest deszcz. Dzięki aplikacji w telefonie macie dostęp do systemu z każdego miejsca – co bywa praktyczne w wakacje, gdy chcecie sprawdzić, czy ogród nie schnie.

Niezależnie od typu sterownika, polecam zawsze dołożyć czujnik deszczu. Działa banalnie – gdy pada, sygnalizuje to sterownikowi i ten blokuje cykl. Zapobiega absurdalnej sytuacji, w której nawadnianie pracuje podczas ulewy. Czujnik kosztuje niewiele, a wyłapie wiele cykli w sezonie. Bardziej zaawansowane jest zastosowanie czujnika wilgotności gleby – wtedy system reaguje nie na sam fakt opadu, tylko na rzeczywisty stan podłoża.

Co przygotować na etapie budowy domu

Konkretna lista rzeczy, o które warto zadbać, dopóki ekipa jeszcze pracuje na działce.

Po pierwsze – przelotki pod utwardzeniami. Wszędzie tam, gdzie planujecie kostkę brukową, taras na gruncie, opaskę żwirową albo betonowy chodnik, pod nimi muszą przejść rury PE 40 albo karbowane rury osłonowe o średnicy 75–110 mm. Lepiej za dużo niż za mało – jedna rura kosztuje grosze, jej brak po fakcie kosztuje rozbiórkę. Standardowo prowadzi się przelotki w dwóch–trzech miejscach: przy podjeździe, przy chodniku wokół domu, przy ewentualnej ścieżce w ogrodzie. Końce rur zatkajcie korkami albo zabezpieczcie folią, żeby się nie zapchały ziemią. Tym samym etapem warto zająć się przy utwardzeniu terenu kostką czy żwirem – jedna ekipa, jeden moment.

Po drugie – kabel zasilania do sterownika i kabel sterowniczy do skrzynki zaworowej. Sterownik najczęściej znajduje się w garażu lub kotłowni. Z rozdzielnicy elektrycznej leci do niego osobny obwód jednofazowy, niewielkiej mocy. Z miejsca sterownika dalej do skrzynki zaworowej w ogrodzie biegnie kabel sterowniczy o liczbie żył odpowiadającej liczbie sekcji plus jedna wspólna. Standardowo bierze się kabel 8-żyłowy albo 10-żyłowy z zapasem – niewiele droższy od mniejszego, a daje rezerwę na rozbudowę systemu w przyszłości. Jeżeli równolegle planujecie oświetlenie ogrodowe, te dwa zestawy kabli idą tym samym wykopem.

Po trzecie – wyprowadzenie wody. Najczęściej rura PE 32 wyprowadzona ze studzienki wodomierzowej albo z pomieszczenia technicznego, zakończona zaworem odcinającym tuż przed wyjściem na zewnątrz. Jeśli planujecie podlicznik – pamiętajcie o nim na tym etapie, bo dobudowywanie go później wymaga przeróbek instalacji.

Po czwarte – odpowiednia średnica zewnętrznej instalacji. Jeśli już ciągniecie wodę po działce do innych celów (na przykład do zaworu ogrodowego do podlewania ręcznego), zróbcie to średnicą minimum 25 mm, a najlepiej 32 mm. Większa średnica nie ogranicza Was na przyszłość, mniejsza zamyka drogę dla rozbudowy. Część sterowania można też wpiąć w kabel, który prowadzicie do napędu bramy wjazdowej z automatyką – w tej samej trasie kablowej.

Montaż systemu – co dzieje się po położeniu trawnika

Sam montaż automatycznego nawadniania robi się zwykle dopiero wtedy, gdy ogród jest zaprojektowany i gdy wiadomo, gdzie będzie trawnik, gdzie rabaty, gdzie alejki. Nie ma sensu kopać przed tym etapem, bo każda zmiana w projekcie ogrodu zmusiłaby do przekładania rur.

Kolejność prac wygląda tak: firma wykonuje wykopy o głębokości około 30 cm – wąskie rowki na rury PE rozprowadzające. Układa rury, łączy je przy pomocy złączek skręcanych albo zgrzewanych. W odpowiednich miejscach instaluje korpusy zraszaczy pop-up, osadzone tak, żeby górna krawędź była równo z poziomem trawy. Skrzynka zaworowa zostaje wkopana w wybranym miejscu – najczęściej tam, gdzie nie rzuca się w oczy. Doprowadzony zostaje kabel sterowniczy do elektrozaworów.

Po skończeniu prac trzeba zasypać wykopy, ułożyć z powrotem warstwę darni albo wysiać trawę w rejonach uszkodzonych. Trawnik zwykle dochodzi do siebie po kilku tygodniach, bez śladu po pracy.

Po pierwszym uruchomieniu sprawdza się każdą sekcję osobno: czy wszystkie zraszacze pracują, czy nie ma nieszczelności na łączeniach, czy zasięg odpowiada projektowi, czy nie ma martwych pól. Większość rzetelnych firm robiących nawadnianie daje gwarancję na samą instalację i bezpłatny serwis na pierwszy sezon – warto to wynegocjować na etapie umowy.

Zima – przygotowanie, którego nie wolno pominąć

System automatycznego nawadniania ma jedną piętę achillesową – wodę w rurach. Jeśli zostawicie ją na zimę, lód rozsadzi rury, elektrozawory i zraszacze. Naprawa potrafi pochłonąć więcej niż połowę wartości całej instalacji.

Standardowa procedura zimowa to przedmuchanie systemu sprężonym powietrzem. Robi się to kompresorem, który pozbywa się wody z każdej sekcji aż do całkowitego osuszenia rur. Ten zabieg zleca się firmie serwisującej – kompresor potrzebny jest dość mocny i nie każdy go ma. W większości umów serwisowych przedmuchanie na zimę i ponowne uruchomienie wiosną są standardem.

Niektóre systemy wyposażone są w zawory drenażowe w najniższych punktach instalacji – wtedy część wody spływa grawitacyjnie. To dobre dodatkowe zabezpieczenie, ale nie zastępuje przedmuchania. Sam zawór drenażowy nie poradzi sobie z wodą zalegającą w korpusach zraszaczy i w elektrozaworach.

Najczęstsze błędy, które widzę na ogrodach

Na podstawie tego, co obserwuję na budowach, kilka powtarzających się problemów.

Nawadnianie projektowane „na oko", bez pomiaru ciśnienia i wydajności. Skutek – sekcje przewymiarowane (ciśnienie spada, zraszacze nie pracują prawidłowo) albo niedowymiarowane (więcej sekcji niż trzeba, dłuższy cykl podlewania).

Brak przelotek pod utwardzeniami. Klasyczna sytuacja – piękna kostka brukowa na podjeździe, a nawadnianie nie ma jak przejść na drugą stronę. Albo trzeba kuć, albo prowadzić rurę okrężnie wokół całego utwardzenia.

Pominięcie podlicznika ogrodowego. Latem zużycie wody do podlewania potrafi być znaczące – bez podlicznika płacicie za nią pełną stawkę z opłatą kanalizacyjną, choć ani kropla nie trafia do sieci kanalizacyjnej.

Zraszacze ustawione zbyt rzadko. Trawnik wygląda wtedy jak szachownica – w miejscach pokrytych przez zraszacze zielony, między nimi suche plamy.

Brak czujnika deszczu. System pracuje podczas ulewy, woda i prąd z pompy zużyte bez sensu.

Zraszacze osadzone za nisko. Po pierwszym i drugim koszeniu trawa rośnie wokół nich tak, że nie wysuwają się prawidłowo i nie obejmują pełnego zasięgu. Górna krawędź korpusu musi być równo z poziomem trawnika, nie niżej.

Pominięcie filtru za zaworem głównym. Drobiny piasku i osadów potrafią po sezonie zatkać dyszę zraszacza albo uszkodzić membranę elektrozaworu. Filtr siatkowy kosztuje grosze, a wydłuża żywotność całej instalacji o lata.

Podsumowanie

Automatyczne nawadnianie ogrodu to system, który najwięcej kłopotu sprawia tym, którzy myślą o nim po fakcie. Jeśli przewidzicie go na etapie budowy – zaplanujecie przelotki, doprowadzicie kable, wyprowadzicie wodę z podlicznikiem – cała inwestycja sprowadzi się później do montażu rur i zraszaczy w wykopach. Bez kucia kostki, bez szukania trasy dla kabli po elewacji, bez improwizacji.

Najważniejsze, co macie zapamiętać: pomiar ciśnienia i przepływu przed projektem, podlicznik na wodę ogrodową dla oszczędności na kanalizacji, przelotki pod każdym utwardzeniem, czujnik deszczu w sterowniku i obowiązkowe przedmuchanie systemu na zimę. To pięć decyzji, które przesądzą o tym, czy nawadnianie będzie służyło Wam latami, czy stanie się źródłem ciągłych problemów.

Ten materiał ma charakter praktycznego przewodnika opartego na moich doświadczeniach z budów. Konkretny dobór elementów systemu nawadniania – średnica rur, typ i rozmieszczenie zraszaczy, parametry sterownika, sposób przedmuchania na zimę – powinien być dostosowany do parametrów Waszego źródła wody, układu działki i rodzaju nasadzeń. Projekt techniczny warto powierzyć firmie specjalizującej się w systemach nawadniania, na podstawie pomiarów ciśnienia, wydajności źródła i mapy ogrodu.
