Nadproża zespolone – kiedy je stosować na budowie domu

Na budowie jednorodzinnego domu murowanego stoicie zazwyczaj przed wyborem jednego z trzech rozwiązań nadproży: nadproża zespolone (popularne L19), nadproża prefabrykowane sprężone (typu SBN lub odpowiedniki systemowe producentów pustaków) albo nadproża żelbetowe wylewane na budowie razem z wieńcem lub stropem. Każde z tych rozwiązań ma swoje miejsce, swoje wady i swoje konsekwencje – nie tylko konstrukcyjne, ale też wpływające na harmonogram całej budowy, na późniejsze tynki, na ocieplenie elewacji i na to, czy zmieścicie nad oknem skrzynkę rolety zewnętrznej. W tym artykule pokazuję, kiedy nadproże zespolone faktycznie ma sens, a kiedy lepiej wybrać inne rozwiązanie.

Czym właściwie jest nadproże zespolone

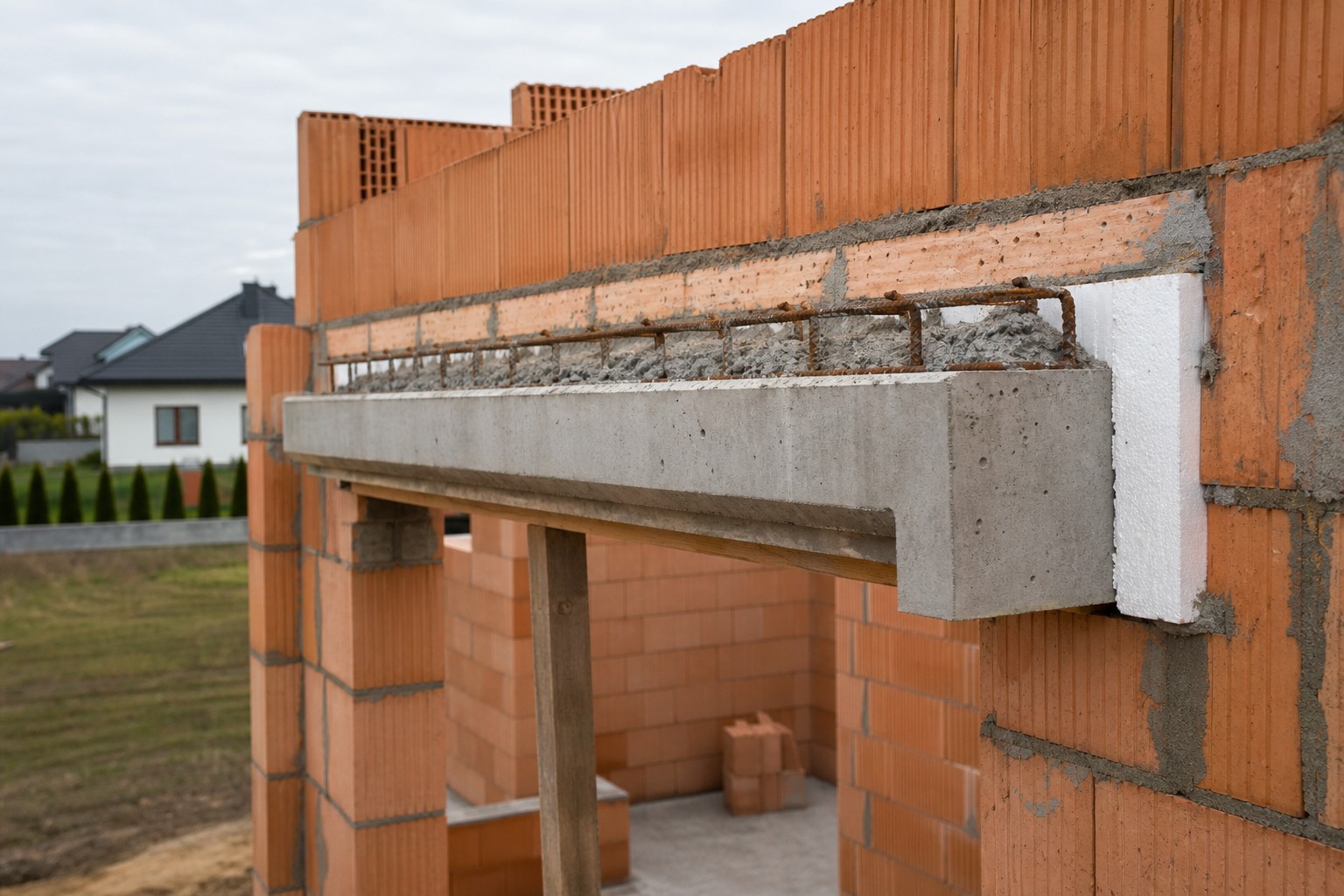

Nadproże zespolone to prefabrykowana belka żelbetowa o przekroju w kształcie litery „L" (stąd popularne oznaczenie L19 – wysokość 19 cm, choć w katalogach producentów spotkacie też wysokości 23 cm). Sama belka prefabrykowana to dolna część nadproża – przenosi obciążenia montażowe i tworzy tak zwany szalunek tracony dla górnej części. Nad nią, dopiero na budowie, układa się dodatkowe pręty zbrojeniowe i muruje warstwy pustaka lub bloczka, a szczeliny zalewa się zaprawą betonową lub specjalną mieszanką w klasie wskazanej przez konstruktora. Konstrukcja „zespala się" – stąd nazwa – z górnej, monolitycznej części wykonanej na budowie i dolnej, prefabrykowanej. Razem tworzą jedną belkę nośną.

To rozwiązanie pośrednie pomiędzy nadprożem prefabrykowanym sprężonym (gdzie cała belka przyjeżdża gotowa z fabryki i kładzie się ją po prostu na ścianie) a nadprożem żelbetowym wylewanym monolitycznie (gdzie wszystko – szalunek, zbrojenie, beton – wykonuje się od zera na budowie).

Trzy systemy nadproży i ich konsekwencje dla harmonogramu

Zanim odpowiem na pytanie kiedy stosować nadproże zespolone, muszę pokazać Wam całą układankę. Wybór nadproża to nie jest niezależna decyzja – on rzutuje na to, jak ekipa pracuje na budowie, kiedy można ścianę zamknąć wieńcem, jak długo trzeba czekać przed obciążeniem, a nawet jak wygląda izolacja termiczna nad oknem.

Nadproże prefabrykowane sprężone (popularne SBN o wysokości 12 cm i szerokościach dopasowanych do grubości ściany) to najszybsze rozwiązanie. Belka przyjeżdża gotowa, ekipa kładzie ją na ścianie z odpowiednim oparciem (najczęściej 9 cm z każdej strony, ale zawsze sprawdzajcie kartę produktu konkretnego producenta, bo bywa różnie) i można od razu murować dalej. Bez czekania na związanie betonu, bez podpierania od dołu, bez zbrojenia na budowie. Wada: ograniczone długości (popularnie do około 2,5–3 m, większe są albo niedostępne, albo bardzo drogie), ograniczone obciążenia (nie nadają się pod ciężki strop monolityczny, chyba że konstruktor specjalnie to przeliczył), no i sztywne wymiary szerokości – trzeba dopasować rozstaw murowanych pustaków, a jeśli mur jest wykonany z tolerancją kilkucentymetrową, trzeba kombinować.

Nadproże żelbetowe monolityczne wylewane razem z wieńcem lub stropem to druga skrajność. Wykonujecie szalunek od dołu (deski, sklejka szalunkowa, podpory stropowe), układacie zbrojenie zaprojektowane przez konstruktora, betonujecie razem z resztą wieńca i stropu. Zaleta: pełna swoboda – długości, kształty, łączenia z wieńcem są monolityczne i działają jak jedna konstrukcja. Wada: trzeba czekać. Strop, a więc i nadproża wylane razem z nim, powinny być podparte minimum 28 dni. W praktyce zarządzania budową oznacza to, że dopiero po tym czasie można zdjąć podpory i kontynuować pracę, na przykład murować ścianki działowe pod sufitem albo opierać konstrukcję dachu, jeśli budynek jest parterowy i strop pełni rolę stropodachu.

Nadproże zespolone to środek. Belka prefabrykowana L jest na tyle wytrzymała, że po ułożeniu można na niej murować dalsze warstwy ściany (zazwyczaj producent wskazuje, ile warstw można dorobić od razu, a ile dopiero po związaniu zaprawy w komorze nadproża). Pełną nośność konstrukcja uzyskuje dopiero po zalaniu i związaniu betonu w komorze – ale to dzieje się równolegle z innymi pracami murarskimi, nie blokuje ekipy, nie wymaga 28 dni przerwy w robocie.

Kiedy nadproże zespolone faktycznie ma sens

Na budowach murowanych w technologii pustaka ceramicznego, silikatu czy gazobetonu, nadproże zespolone wybiera się w kilku konkretnych sytuacjach.

Po pierwsze – gdy macie standardowe otwory okienne i drzwiowe o szerokości światła do około 2,5 m. To jest najlepszy zakres dla nadproży zespolonych. Belki są dostępne w typowych długościach co 25 cm (125 cm, 150 cm, 175 cm, 200 cm, 225 cm, 250 cm), zazwyczaj nie ma problemu dobrać belkę o długości światło otworu plus 2 × 9 cm oparcia (czyli minimum, dokładne wartości oparcia zawsze sprawdźcie u producenta). Konstrukcja prosto się montuje, nie blokuje pracy ekipy, pasuje do typowych projektów domów jednorodzinnych.

Po drugie – gdy zależy Wam na ciągłości robót murarskich. Jeżeli ekipa muruje cały dom parterowy w trzy–cztery dni i nie chcecie, żeby utknęli na każdym oknie, nadproże zespolone rozwiązuje problem. Belka L się kładzie, dorabia się warstwy nad nią, zalewa zaprawę w komorze, idzie się dalej. Bez podpierania szalunków, bez czekania.

Po trzecie – gdy budujecie z systemu jednego producenta. Producenci pustaków ceramicznych (Porotherm, Leier, Wienerberger), silikatów (Silka) i gazobetonu (Ytong, Solbet) mają w ofercie kompletne systemy nadproży dopasowane do swoich materiałów ściennych – pasujące szerokością, modułem warstw, zaleceniami montażowymi. Stosowanie systemowych rozwiązań jednego producenta to mniej miejsca na błąd ekipy i pewność, że karta techniczna jednego elementu zgadza się z kartą drugiego.

Po czwarte – gdy chcecie uniknąć skomplikowanego szalowania w trudnych miejscach. Jeśli macie pojedyncze okno na środku długiej, prostej ściany, szalunek monolityczny jest dodatkową robotą, na której trzeba się zatrzymać, podeprzeć od dołu, pamiętać o zdjęciu po związaniu. Nadproże zespolone tę pracę eliminuje.

Kiedy nadproża zespolonego lepiej nie stosować

Są sytuacje, w których nawet kuszące „szybko i prosto" nadproża zespolonego ustępuje pola innym rozwiązaniom.

Duże przeszklenia powyżej 3 m światła. W nowoczesnych projektach domów jednorodzinnych coraz częściej stosuje się szerokie okna w salonie, drzwi tarasowe HST o szerokości 4–5 m, naroża szklane bez słupa pośredniego. Tu nadproże zespolone najczęściej nie wystarczy – konstruktor projektuje nadproże żelbetowe wylewane na budowie razem z wieńcem, czasem na całej długości ściany. Belka przenosi wtedy obciążenie z części wieńca, dachu, a w domach piętrowych również z fragmentu stropu. Nadproże zespolone w wymiarach katalogowych po prostu nie ma takiego zapasu nośności.

Domy piętrowe z ciężkim stropem żelbetowym i dużymi otworami. Jeśli nad otworem leży strop monolityczny, który w danym miejscu ma dużą rozpiętość albo trafia na obciążenie ścianą działową piętra, konstruktor zazwyczaj projektuje nadproże żelbetowe monolityczne wylewane razem ze stropem. To po prostu jeden element konstrukcyjny – wieniec, nadproże nad oknem i strop są zespolone monolitycznie i pracują jak jedno. Wstawianie tu prefabrykatu zespolonego wprowadzałoby niepotrzebny szew konstrukcyjny.

Skomplikowane układy otworów blisko siebie. Jeżeli macie dwa okna oddzielone wąskim filarem międzyokiennym (na przykład 30–40 cm), albo otwór drzwiowy zaraz obok okna, konstruktor często projektuje wspólne nadproże ciągłe nad całym układem – wylewane na budowie. Łączenie tu kilku nadproży zespolonych byłoby skomplikowane i wprowadzałoby ryzyko błędu wykonawczego.

Nietypowe geometrie (nadproża skośne, łukowe, naroża). Nadproża prefabrykowane to rozwiązanie dla typowych otworów prostokątnych z poziomą górną krawędzią. Wszystko, co od tego odbiega, wymaga indywidualnego rozwiązania – zazwyczaj żelbetu wylewanego.

Termoizolacja nadproża – sprawa, której nie wolno przeoczyć

Każde nadproże – zespolone, prefabrykowane czy wylewane – jest mostkiem termicznym. Beton i stal mają wielokrotnie wyższy współczynnik przewodzenia ciepła niż otaczający je pustak ceramiczny, silikat czy gazobeton. Niezależnie od tego, jakie nadproże wybieracie, musicie przewidzieć w nim termoizolację.

W systemach nadproży zespolonych producenci najczęściej oferują wkładki styropianowe lub z wełny mineralnej, które wkłada się od strony zewnętrznej muru przed zalaniem komory. Tworzy to warstwę izolacji wewnątrz przekroju nadproża, dzięki czemu mostek termiczny jest znacznie ograniczony. To bardzo wygodne rozwiązanie i jeden z dobrych argumentów za tym systemem – termoizolacja jest „wbudowana" w konstrukcję, nie trzeba pamiętać o niej osobno.

W nadprożach żelbetowych monolitycznych musicie pamiętać o tym sami. Standardowo robi się to w dwóch miejscach: pas styropianu wsuwany do szalunku przed betonowaniem (zostaje zatopiony w betonie i tworzy warstwę izolacji wewnątrz przekroju), oraz dodatkowy pas styropianu na elewacji już na etapie ocieplenia – pokrywający cały wieniec i nadproża. To drugie rozwiązanie samo z siebie nie wystarcza, bo grubość styropianu na elewacji jest stała na całej powierzchni ściany, a nad oknem chcielibyśmy mieć go „grubiej", żeby skompensować wyższą przewodność betonu pod spodem.

Nadproże a skrzynka rolety zewnętrznej

Tu wracam do tematu, który poruszam w mojej książce w części o murowaniu ścian nośnych – decyzja o roletach zewnętrznych lub żaluzjach fasadowych musi być podjęta przed wykonaniem nadproży. To nie jest decyzja, którą można odłożyć na potem.

Skrzynka rolety zewnętrznej (czy to nakładana podtynkowo, czy adaptacyjna) ma typową wysokość 15–25 cm w zależności od wielkości okna i typu rolety. Tę wysokość musicie zarezerwować nad oknem – pomiędzy górną krawędzią ramy okiennej a spodem nadproża. W praktyce oznacza to, że nadproże musi być osadzone wyżej, niż wynikałoby to z samej wysokości okna.

Drugi temat to dodatkowa termoizolacja za skrzynką rolety. Warto wykonać cofnięcie nadproża o około 2 cm od zewnętrznej strony muru – tworzy się w ten sposób uskok, w który wchodzi dodatkowa warstwa styropianu pomiędzy skrzynką rolety a betonem nadproża. Można to zrobić zarówno przy nadprożach prefabrykowanych (montując belkę z odsunięciem 2 cm od lica zewnętrznego muru), jak i przy nadprożach wylewanych (wkładając do szalunku 2-centymetrowy arkusz styropianu od zewnętrznej strony przed betonowaniem). To zabieg, który kosztuje grosze, a znacznie ogranicza mostek termiczny w bardzo newralgicznym miejscu, jakim jest połączenie okna z murem.

Co po nadprożach – wpływ na dalsze prace

Decyzja o systemie nadproży nie kończy się na samym ich wykonaniu. Ona rzutuje na cały dalszy proces budowy.

Po nadprożach przychodzi wieniec żelbetowy i konstrukcja dachu. Jeżeli zdecydowaliście się na nadproża zespolone, ekipa może spokojnie murować dalej i dochodzić do wieńca bez przerw – co skraca cały etap stanu surowego otwartego o realnie odczuwalne dni roboty. Jeżeli macie nadproża wylewane razem z wieńcem (a często też ze stropem), to jest jedna duża operacja betonowa, po której strop i nadproża muszą być podparte minimum 28 dni. Nie znaczy to, że budowa stoi – w tym czasie ekipa dekarska może pracować nad dachem, można też przygotowywać przyłącza, ale nie obciążajcie tej konstrukcji niczym ciężkim, zanim nie dostaniecie zgody kierownika budowy.

Po dachu i ścianach przychodzą tynki maszynowe. Tu nadproża zespolone z fabrycznie wbudowaną termoizolacją zachowują się przewidywalnie – tynkarz tynkuje gładką powierzchnię muru i wbudowanego prefabrykatu, bez większych dylematów. Przy nadprożach żelbetowych wylewanych monolitycznie, jeśli styropian we wnętrzu szalunku był osadzony precyzyjnie, też nie ma problemu. Gorzej, gdy styropian wystaje albo jest zatopiony nierówno – wtedy tynkarz musi nakładać grubszą warstwę tynku, która i tak będzie miała tendencję do pękania na styku materiałów o różnej rozszerzalności termicznej.

Z mojej praktyki: każdy styk muru i betonu (a więc też granica nadproża) to potencjalne miejsce mikropęknięcia tynku. Dlatego przy dobrym wykonawstwie tynków stosuje się siatkę zatopioną w warstwie tynku przeciągniętą przez te styki – minimum 30 cm na każdą stronę. To kosztuje grosze materiału, a oszczędza problemów po sezonie grzewczym, gdy beton i pustak zaczynają inaczej pracować pod wpływem zmian temperatury i wilgotności.

Dobór nadproża to decyzja konstruktora, nie wykonawcy

Na koniec rzecz najważniejsza, której pod żadnym pozorem nie wolno zostawić wykonawcy lub – co gorsza – sobie samemu na podstawie artykułu z internetu (nawet tego). System nadproży, ich długości, szerokości oparcia, klasa stali zbrojeniowej, klasa betonu w komorze, ewentualne wzmocnienia – to wszystko musi wynikać z projektu wykonawczego konstrukcji.

W projekcie domu jednorodzinnego adaptowanym przez architekta nadproża są zazwyczaj zwymiarowane i opisane co do typu. Jeżeli na budowie chcecie zmienić system z monolitycznego na zespolony albo odwrotnie (na przykład bo dostawca nie ma akurat takich belek, jakie były w projekcie), bezwzględnie skonsultujcie to z konstruktorem. Każda zmiana powinna być naniesiona na rysunek i podpisana – tak samo jak każda inna zmiana w konstrukcji, o czym piszę w książce w części poświęconej stropowi.

Dobór nadproża „na oko" na podstawie tego, że „u sąsiada w podobnym domu też tak zrobili" to jeden z najpoważniejszych błędów konstrukcyjnych, jakie można popełnić na budowie. Konsekwencje – pęknięcia nad otworami, zaklinowanie się okien, w skrajnych przypadkach uszkodzenia konstrukcyjne – pojawiają się czasem dopiero po roku lub dwóch latach użytkowania. I są bardzo trudne oraz drogie do naprawy.

Praktyczne podsumowanie

Jeżeli budujecie typowy dom jednorodzinny z otworami okiennymi do około 2,5 m, w technologii murowanej z systemu jednego producenta, i zależy Wam na sprawnym tempie pracy ekipy murarskiej – nadproża zespolone są bardzo dobrym wyborem. Mają wbudowaną termoizolację, nie blokują harmonogramu, są sprawdzonym systemowym rozwiązaniem.

Jeżeli macie duże przeszklenia, ciężki strop nad oknami, skomplikowaną geometrię otworów albo konstruktor sam przewidział nadproża monolityczne – nie kombinujcie i wylewajcie żelbet razem z wieńcem lub stropem. To rozwiązanie wytrzyma wszystko, ale wymaga cierpliwości i dyscypliny: prawidłowego szalunku, zbrojenia zgodnego z projektem, wibrowania betonu, podparcia minimum 28 dni i dopiero wtedy obciążania.

I niezależnie od wyboru – pamiętajcie o trzech rzeczach: o decyzji o roletach zewnętrznych zanim murarze podejdą do nadproża, o termoizolacji wewnątrz przekroju nadproża (nie tylko na elewacji) oraz o zaznaczonym poziomie zero, od którego mierzycie wysokość osadzenia każdego nadproża na każdej ścianie. To te detale decydują o tym, czy okna potem dobrze się zamontują, a tynki nad nimi nie popękają po pierwszej zimie.

Niniejszy artykuł opisuje praktyki, które stosuję na swoich budowach, oraz typowe rozwiązania systemowe dostępne na polskim rynku. Konkretny dobór nadproży dla Waszego domu – długości, klasa stali zbrojeniowej, klasa betonu w komorze, sposób oparcia na ścianie i wymagania montażowe – musi wynikać z projektu wykonawczego konstrukcji opracowanego przez uprawnionego konstruktora i być zatwierdzony przez kierownika budowy. Każda zmiana systemu nadproża względem projektu wymaga pisemnej akceptacji konstruktora. Stosujcie się do kart technicznych konkretnych produktów i instrukcji montażu producenta wybranego systemu.
